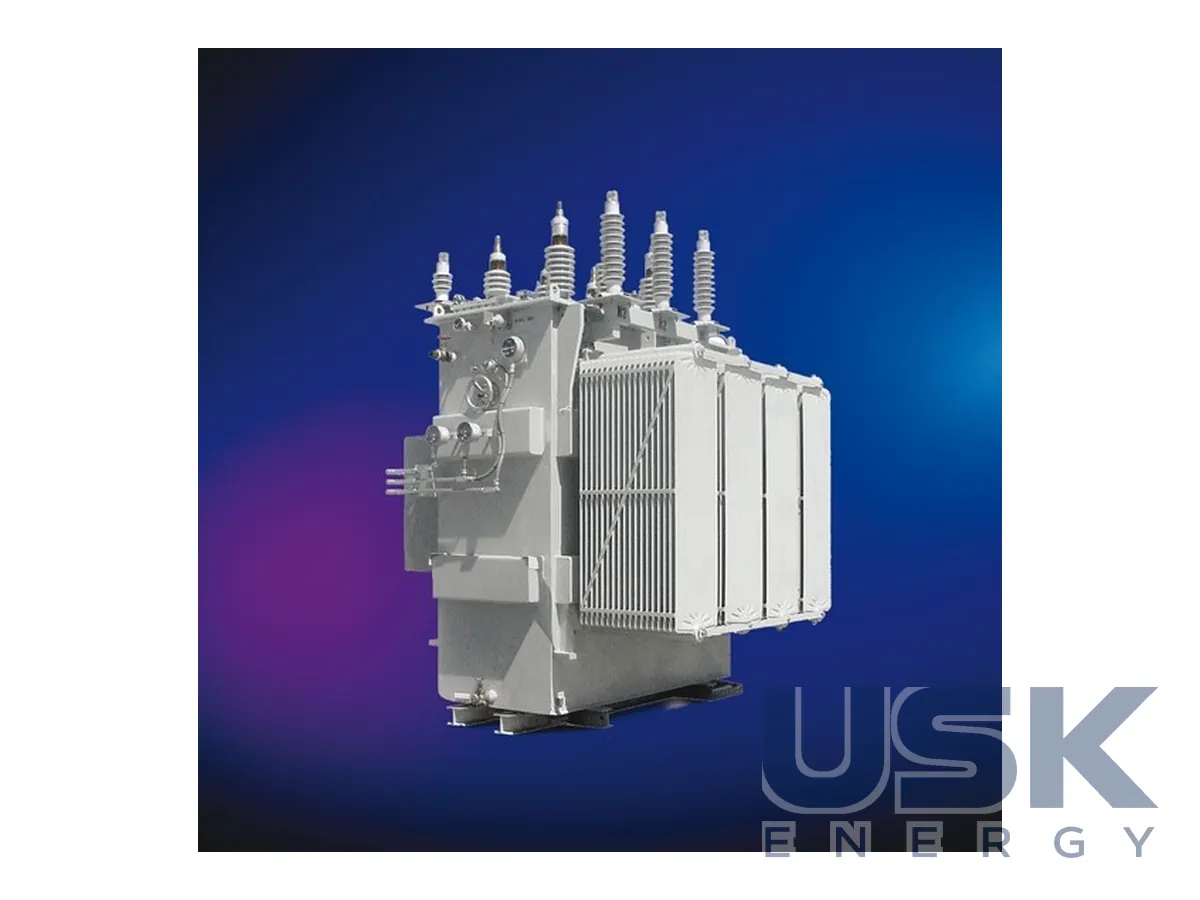

Pauwels — блочні (підвищувальні) трансформатори для електростанцій

Опис

Блочні підвищувальні трансформатори Pauwels, або GSU, видають потужність електростанції в мережу. Трансформатор приймає напругу генератора чи інверторного блока і підвищує її до напруги мережі, до якої приєднана станція. Pauwels виготовляє такі машини як у розподільному, так і в силовому діапазоні потужностей, тобто від невеликих станцій до великих енергоблоків. За характеристиками напруга сягає 525 кВ, потужність 750 МВА, ізоляція масляна, виготовлення за IEC та ANSI з можливими виконаннями Eco та ATEX.

Сфера застосування охоплює ТЕС, ГЕС, СЕС і ВЕС. Для теплової чи гідроелектростанції блочний трансформатор зазвичай працює в парі з одним генератором і несе його повну потужність майже весь час роботи блока. Для сонячних і вітрових станцій режим інший, навантаження змінюється з погодою і часом доби, а трансформатор часто збирає потужність групи інверторів або вітроагрегатів. Ці відмінності впливають на розрахунок втрат, теплового режиму і системи охолодження, тому конструкцію задають під тип станції. Для СЕС і ВЕС у розрахунку враховують і гармоніки від інверторів, які додатково нагрівають обмотки та осердя.

У розподільному діапазоні до 72 кВ і 30 МВА блочний трансформатор може спиратися на розподільну програму Pauwels. Тут доступні масляне виконання, компактні трансформатори SLIM на рідині класу K і Bio-SLIM з повністю біорозкладною рідиною для екологічно чутливих місць, зокрема для сонячних, наземних і морських вітрових електростанцій. У силовому діапазоні кожен трансформатор проєктується індивідуально, повністю відповідно до вимог замовника, і відноситься до верхнього класу продукції заводу. Межа між цими діапазонами визначається потужністю блока і напругою мережі приєднання.

Блочний трансформатор працює майже безперервно, тож його безвідмовна робота визначає готовність усієї станції. Тому під час проєктування увагу приділяють тепловому режиму обмоток, стійкості до коротких замикань з боку мережі та генератора, а також рівню втрат. Виконання Eco з низькими втратами дає помітний ефект саме для блочних трансформаторів, бо вони працюють з високим навантаженням багато годин на рік. Для станцій біля житла або в містах Pauwels має досвід малошумних силових трансформаторів. Вимогу до шуму в такому разі задають ще на етапі техзавдання.

Для замовника, що будує або модернізує електростанцію, у технічному завданні на блочний трансформатор задають номінальну потужність, напругу генератора чи інверторів, напругу мережі, групу з'єднання, діапазон регулювання, систему охолодження і вимоги до втрат та шуму. Для об'єктів ВДЕ додатково вказують графік навантаження і тип рідини. Якщо станція приєднується до мережі з вузлом зв'язку різних класів напруги, Pauwels пропонує і автотрансформатори до 1000 МВА, і фазоповоротні трансформатори для керування перетоками. Так увесь ланцюг від генератора до мережі можна закрити трансформаторами одного виробника.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
