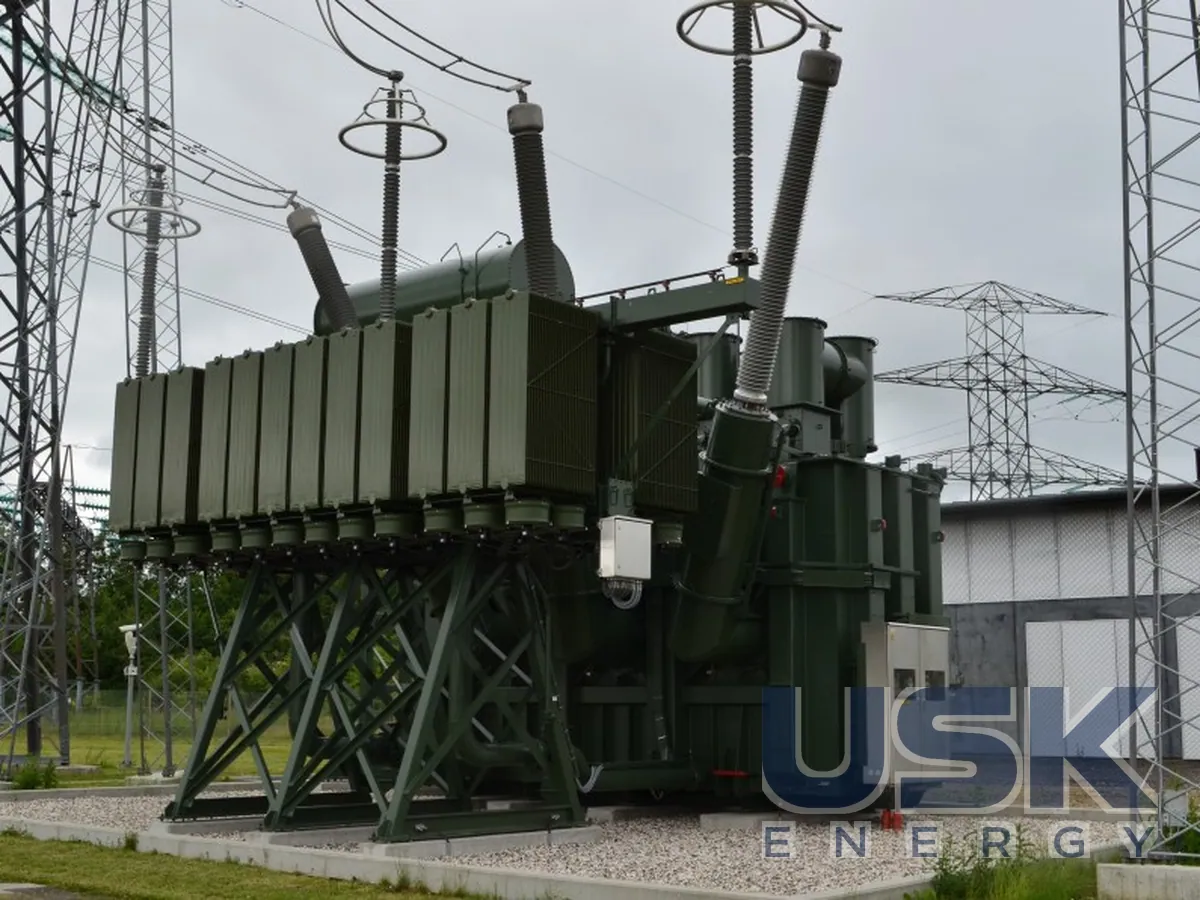

Pauwels — автотрансформатори до 1000 МВА
Pauwels виготовляє силові автотрансформатори для зв'язку мереж високої та надвисокої напруги потужністю до 1000 МВА. Напруга обладнання сягає 525 кВ, ізоляція масляна.
- Напруга
- до 525 кВ
- Стандарти
- IEC, ANSI; виконання Eco та ATEX
- Ізоляція
- масляна
- Потужність
- до 1000 МВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силові автотрансформатори Pauwels зв'язують мережі високої та надвисокої напруги, наприклад магістральну мережу з мережею нижчого класу на вузловій підстанції. Потужність автотрансформаторів сягає 1000 МВА, що помітно більше межі 750 МВА для звичайних силових трансформаторів заводу. Напруга до 525 кВ, ізоляція масляна, виготовлення за IEC та ANSI з можливими виконаннями Eco та ATEX. Як і кожен силовий трансформатор Pauwels, автотрансформатор проєктується індивідуально під вимоги замовника. Межа 1000 МВА робить автотрансформатор основним варіантом для найпотужніших вузлів зв'язку мереж.
Принцип автотрансформатора полягає в тому, що обмотки вищої та середньої напруги мають спільну частину і електрично з'єднані між собою. Частина потужності передається безпосередньо електричним шляхом, а не одним магнітним полем осердя. Тому при тій самій прохідній потужності автотрансформатор виходить меншим і легшим за трансформатор з окремими обмотками, має менші втрати і меншу масу активних матеріалів. Ця перевага найбільша, коли напруги двох мереж близькі за значенням, як у зв'язках між сусідніми класами високої напруги. Що більша різниця напруг, то менший цей виграш, тому для віддалених класів напруги вибір між автотрансформатором і звичайним трансформатором роблять за розрахунком.
Електричне з'єднання обмоток накладає і свої вимоги. Перенапруги з однієї мережі частково передаються в іншу, тому координацію ізоляції та захист від перенапруг розраховують для обох мереж разом. Струми короткого замикання в автотрансформаторі зазвичай вищі, ніж у звичайного трансформатора тієї самої потужності, і це враховують у механічній конструкції обмоток. Часто до автотрансформатора додають обмотку нижчої напруги, з'єднану в трикутник, для власних потреб підстанції або для підключення компенсуючих пристроїв. Параметри такої обмотки задають у техзавданні разом з основними.
Pauwels розглядає силові трансформатори як верхній клас своєї продукції для передачі електроенергії. Кожна машина проєктується так, щоб повністю відповідати потребам замовника, найсуворішим вимогам і умовам застосування. Для автотрансформатора це означає розрахунок під конкретну пару напруг, схему регулювання, систему охолодження, транспортні обмеження і вимоги до шуму. Для міських і чутливих до шуму об'єктів завод має досвід малошумних конструкцій силових трансформаторів, який можна застосувати і до автотрансформатора.
Для мережевої компанії автотрансформатор Pauwels варто розглядати при будівництві або реконструкції вузлових підстанцій, де потрібно зв'язати мережі двох класів високої напруги великою потужністю. У технічному завданні задають прохідну потужність, номінальні напруги мереж, діапазон і спосіб регулювання, наявність і параметри третинної обмотки, групу з'єднання, систему охолодження та допустимий рівень шуму. Окремо вказують умови транспортування до майданчика, бо габарити і маса машини такого класу часто визначають маршрут доставки і спосіб монтажу. Якщо потрібна потужність не перевищує 750 МВА, порівняно з автотрансформатором можна розглянути і звичайний силовий трансформатор заводу.
Технічні характеристики
| Напруга | до 525 кВ |
|---|---|
| Стандарти | IEC, ANSI; виконання Eco та ATEX |
| Ізоляція | масляна |
| Потужність | до 1000 МВА |
Запит ціни та строку поставки
Pauwels — автотрансформатори до 1000 МВА, Pauwels. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка максимальна потужність автотрансформаторів Pauwels?
Автотрансформатори випускаються потужністю до 1000 МВА.
На яку напругу розраховані автотрансформатори?
До 525 кВ, для зв'язку мереж високої та надвисокої напруги.
Яка ізоляція і стандарти?
Ізоляція масляна, виготовлення за IEC та ANSI з виконаннями Eco та ATEX.
