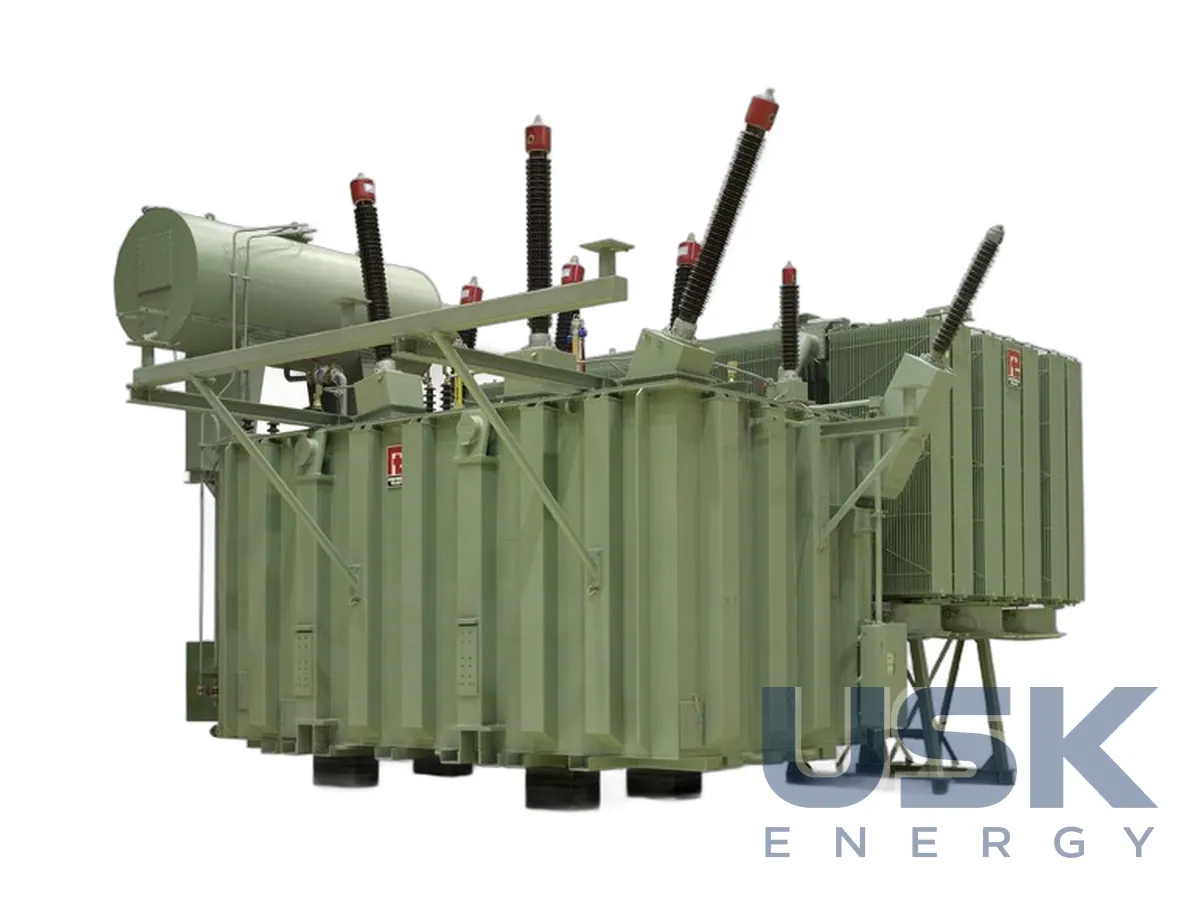

Pauwels — фазоповоротні трансформатори
Pauwels виготовляє фазоповоротні трансформатори для керування перетоками активної потужності в передавальних мережах. Напруга обладнання до 525 кВ, ізоляція масляна.
- Напруга
- до 525 кВ
- Стандарти
- IEC, ANSI; виконання Eco та ATEX
- Ізоляція
- масляна
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Фазоповоротні трансформатори Pauwels керують перетоками активної потужності в передавальних мережах. У замкненій мережі потужність розподіляється між паралельними лініями відповідно до їх опорів, а не так, як хотів би диспетчер. Через це одна лінія може бути перевантажена, а сусідня недовантажена. Фазоповоротний трансформатор вносить керований зсув фази між напругами на своїх виводах і так змінює розподіл активної потужності між гілками мережі. Він не створює нової потужності, а лише перерозподіляє наявні перетоки.
За характеристиками фазоповоротні трансформатори Pauwels розраховані на напругу до 525 кВ, ізоляція масляна, виготовлення за IEC та ANSI з можливими виконаннями Eco та ATEX. Як і всі силові трансформатори заводу, кожна машина проєктується індивідуально, повністю відповідно до вимог замовника і найсуворіших вимог до застосування. Для фазоповоротного трансформатора ця індивідуальність особливо важлива, бо діапазон кута, прохідна потужність і схема визначаються саме конкретною мережею. Типового каталожного фазоповоротного трансформатора немає, кожен проєкт починається з розрахунку режимів мережі.
Кут зсуву змінюють перемиканням відгалужень обмоток під навантаженням. Зі зміною кута змінюється активна потужність, що проходить через трансформатор, і її можна збільшити, зменшити або навіть змінити напрямок перетоку. Типові задачі розвантаження перевантаженої лінії, рівномірніший розподіл потужності між паралельними лініями, керування міжсистемними перетоками на межі енергосистем і підвищення пропускної здатності наявної мережі без будівництва нових ліній. Для енергосистем, з'єднаних кількома лініями, це засіб тримати перетоки в межах, погоджених між операторами.
Конструкція фазоповоротного трансформатора складніша за звичайний силовий трансформатор. Крім силових обмоток, у ньому є регулювальні обмотки і пристрій перемикання, розраховані на роботу під повним струмом лінії. Навантаження на обмотки і перемикач залежить від кута і режиму мережі, тому розрахунок ведуть для всього робочого діапазону. Схеми бувають симетричні та несиметричні, в одному або в кількох баках, і вибір залежить від потужності та діапазону кута. Для об'єктів у місті або біля житла Pauwels може застосувати свій досвід малошумних силових трансформаторів, де окремо опрацьовано шум осердя, обмоток і системи охолодження.
Для оператора системи передачі фазоповоротний трансформатор Pauwels розглядають, коли перевантаження окремих ліній обмежує роботу мережі, а будівництво нових ліній тривале або неможливе. У технічному завданні задають номінальну напругу, прохідну потужність, необхідний діапазон кута в обидва боки, кількість ступенів регулювання, режими роботи, вимоги до короткого замикання, систему охолодження і рівень шуму. Окремо вказують транспортні обмеження і умови встановлення. Для інших задач мережі завод пропонує силові трансформатори до 525 кВ і 750 МВА та автотрансформатори до 1000 МВА. Так вузол мережі можна закрити обладнанням одного виробника з єдиною логікою проєктування.
Технічні характеристики
| Напруга | до 525 кВ |
|---|---|
| Стандарти | IEC, ANSI; виконання Eco та ATEX |
| Ізоляція | масляна |
Запит ціни та строку поставки
Pauwels — фазоповоротні трансформатори, Pauwels. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для чого потрібен фазоповоротний трансформатор?
Для керування перетоками активної потужності в передавальних мережах.
На яку напругу виготовляються фазоповоротні трансформатори Pauwels?
На напругу до 525 кВ, ізоляція масляна.
За якими стандартами вони виготовляються?
За IEC та ANSI, з виконаннями Eco та ATEX.
