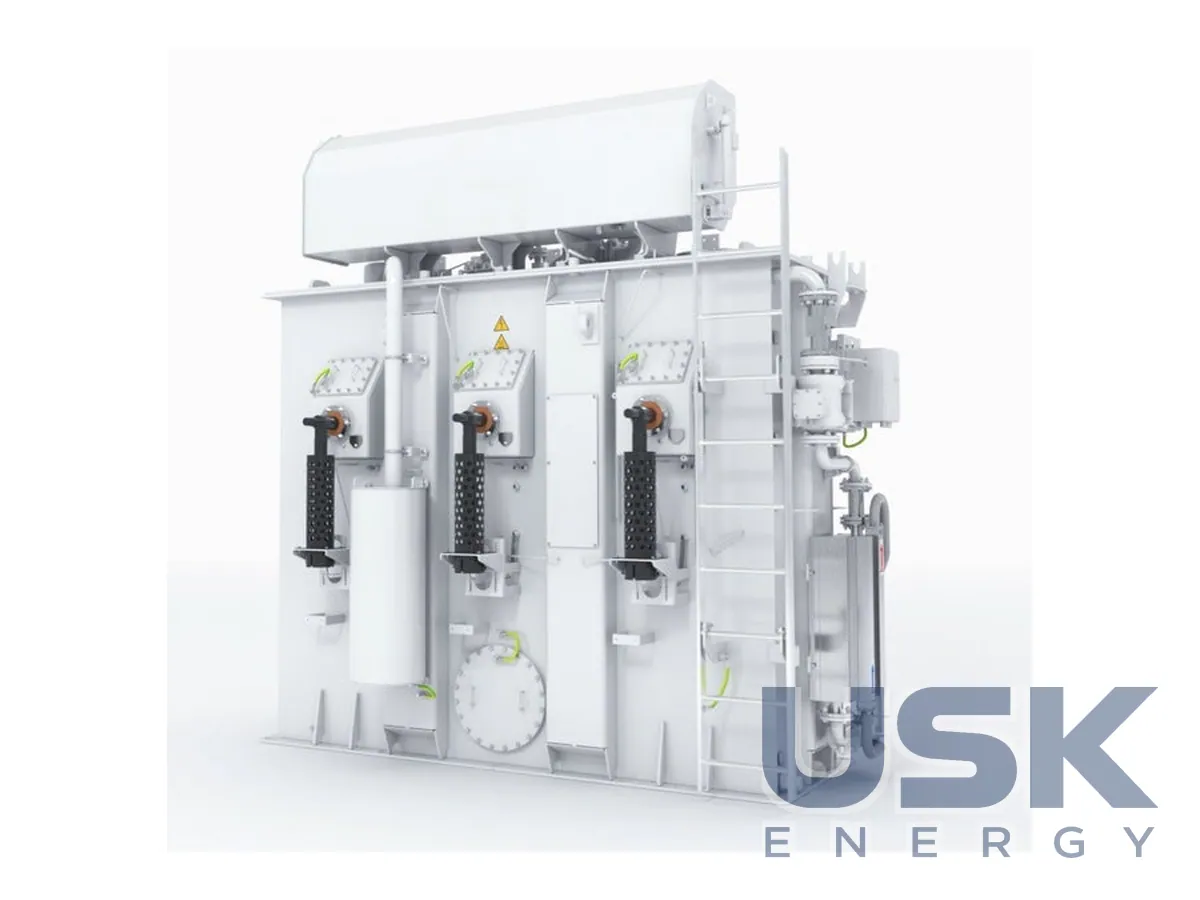

Hitachi Energy WindSTAR™ — трансформатори для морських вітроустановок
Рідинонаповнені трансформатори Hitachi Energy WindSTAR™ класів 36 і 72,5 кВ потужністю понад 7 МВА для морських вітроустановок. Працюють на фіксованих і плавучих платформах, частота 50 або 60 Гц.
- Клас напруги
- 36 і 72,5 кВ
- Потужність
- понад 7 МВА
- Частота
- 50 і 60 Гц
- Ізоляція
- ефірна рідина, високотемпературна ізоляція
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
WindSTAR™ виник як відповідь на конкретну задачу офшорної вітроенергетики. Трансформатор турбіни треба поставити всередину башти або гондоли, де місця мало, а доставити його туди можна лише через двері башти чи гондоли. Тому конструкцію зробили компактною й легкою, з мінімальною площею основи. Менша маса знижує витрати на транспортування і навантаження на конструкцію башти, а модульне компонування спрощує адаптацію під вимоги конкретного проєкту. Трансформатор стійкий до вібрації, коротких замикань і сольового туману, тобто до тих навантажень, які дає морська вітроустановка.
Історично серію пов'язують із переходом вітропарків з 33 на 66 кВ. Вищий рівень напруги в колекторній мережі зменшує втрати і робить систему генерації економнішою протягом життєвого циклу. У 2017 році виробник представив WindSTAR на 66 кВ, і саме він дав змогу новому поколінню потужних офшорних турбін працювати на цій напрузі. За даними виробника, на офшорні вітроелектростанції вже поставлено 128 одиниць версії 33 кВ і 16 одиниць версії 66 кВ. У поточній лінійці трансформатори виконуються на класи 36 і 72,5 кВ, потужністю понад 7 МВА, для мереж 50 і 60 Гц.
Окрему увагу приділено пожежній безпеці, адже трансформатор стоїть усередині турбіни поруч з іншим обладнанням. Бак заповнений ефірною рідиною, а в обмотках застосована високотемпературна ізоляція на основі арамідних матеріалів. Таке поєднання знижує ризик займання і витримує різкі зміни навантаження, характерні для вітрогенератора, коли вітер то посилюється, то слабшає. Конструкцію розраховано на низькі сумарні втрати в системі, що позначається на собівартості виробленої енергії.
У 2021 році портфель розширили виробами для плавучих застосувань. На більшій частині акваторій дно не годиться для фіксованих фундаментів, а глибини близько 60 метрів для них уже недосяжні. Плавучі турбіни й підстанції відкривають ці райони, але приносять свої навантаження: платформа весь термін служби перебуває в русі, зазнає вібрацій і ударів від хвиль заввишки до 15 метрів. Для таких об'єктів активну частину, бак, перемикач відгалужень, арматуру і зовнішні компоненти спроєктовано окремо, з легкою модульною конструкцією. Розробку вели разом із компаніями, що будують плавучі вітропарки.
Поруч із турбінними трансформаторами WindSTAR у тому самому портфелі для плавучих підстанцій є колекторні підвищувальні трансформатори, заземлювальні трансформатори і шунтувальні реактори. Конструкція та випробування виконуються за стандартами IEC і ANSI, тож серію можна закладати як у європейські, так і в американські проєкти. Обидва варіанти встановлення, на фіксованих і на плавучих морських вітроустановках, покриває одна лінійка, а вибір виконання визначається напругою мережі, потужністю турбіни і умовами конкретного майданчика.
Технічні характеристики
| Клас напруги | 36 і 72,5 кВ |
|---|---|
| Потужність | понад 7 МВА |
| Частота | 50 і 60 Гц |
| Ізоляція | ефірна рідина, високотемпературна ізоляція |
| Стандарти | IEC і ANSI |
Запит ціни та строку поставки
Hitachi Energy WindSTAR™ — трансформатори для морських вітроустановок, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 22 90 00 (масляні, 1600–10000 кВА) |
|---|---|
| HS, 6 знаків | 8504 22 |
| CN (ЄС) | 8504 22 90 (масляні, 1600–10000 кВА) |
| HTSUS (США) | 8504 22 00 80 (масляні, 2500–10000 кВА) |
| Митний тариф КНР | 8504 22 00 00 (масляні, 650–10000 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги розрахований WindSTAR?
Трансформатори випускаються на класи 36 і 72,5 кВ, частота 50 або 60 Гц.
Яка рідина використовується як ізоляція?
Бак заповнений ефірною рідиною, в обмотках високотемпературна ізоляція.
Чи підходить трансформатор для плавучих вітроустановок?
Так, серія призначена для фіксованих і плавучих морських вітроустановок потужністю понад 7 МВА.
