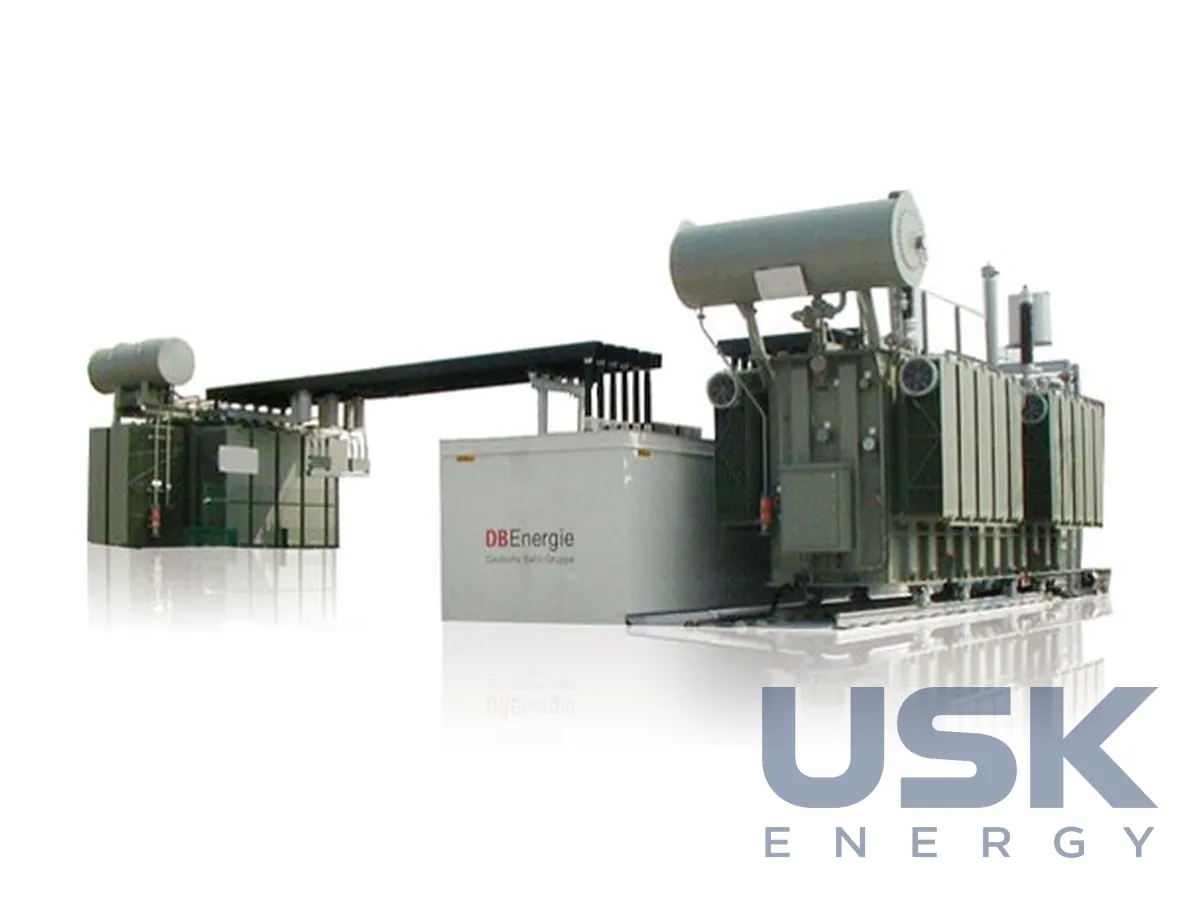

Hitachi Energy — трансформатори для частотно-регульованих приводів (VSD)
Багатообмоткові трансформатори Hitachi Energy для живлення перетворювачів частоти електродвигунів. Для приводів НН випускаються потужністю 200–4000 кВА (двообмоткові) і 160–5000 кВА (трьохобмоткові), для приводів СН 500 кВА – 40 МВА.
- Приводи НН, двообмоткові
- 200–4000 кВА
- Приводи НН, трьохобмоткові
- 160–5000 кВА
- Приводи СН
- 500 кВА – 40 МВА
- Виконання
- зокрема вибухозахищені (Ex) для нафтогазу
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатор встановлюється між мережею і частотно-регульованим приводом та живить його перетворювач. Такі апарати працюють у промисловості, де швидкість обертання двигунів регулюється перетворювачами частоти. Це насоси й компресори, вентилятори, конвеєри, прокатні стани, бурові установки та інші механізми, яким потрібно плавно змінювати швидкість. Окремо виділені ряди для низьковольтних і середньовольтних приводів, бо умови роботи трансформатора в цих двох випадках помітно різняться.
Для приводів НН двообмоткові трансформатори випускаються потужністю 200–4000 кВА, трьохобмоткові 160–5000 кВА. Для приводів СН діапазон становить 500 кВА – 40 МВА. За даними виробника, за останні 30 років виготовлено понад шість тисяч таких апаратів. Багатообмоткова конструкція потрібна тому, що вхідний випрямляч перетворювача складається з кількох мостів. Кожна вторинна обмотка живить свій міст, а обмотки виконують зі зсувом фаз одна відносно одної. У такій схемі гармоніки струму окремих мостів частково взаємно компенсуються, і в мережу потрапляє менше спотворень, ніж від простого шестипульсного випрямляча. Що більше вторинних обмоток і мостів, то ближчий до синусоїди струм, який споживає привід з мережі, і тим менше потреба в окремих фільтрах гармонік на підстанції.
Режим роботи трансформатора для приводу відрізняється від звичайного розподільчого. Струм навантаження несинусоїдальний, вищі гармоніки створюють додаткові втрати в обмотках і конструктивних частинах, і їх враховують під час теплового розрахунку. Ізоляція має витримувати імпульсні перенапруги з боку перетворювача. Між обмотками часто встановлюють електростатичний екран, який зменшує проникнення високочастотних завад у мережу. Опір короткого замикання підбирають так, щоб обмежити струм КЗ на боці перетворювача і узгодити трансформатор з вимогами виробника приводу.
Для об'єктів нафтогазової галузі випускаються вибухозахищені виконання (Ex). Вони призначені для встановлення на майданчиках, де можлива вибухонебезпечна атмосфера, тобто на промислах, платформах, компресорних станціях і нафтопереробних заводах. Для таких умов трансформатор розглядають разом із приводом і двигуном як одну систему, бо вимоги до вибухозахисту поширюються на весь ланцюг живлення. Конструкцію, захист і маркування такого апарата погоджують із вимогами до зони, де його встановлюють, ще на етапі проєкту.
Під час замовлення виробнику передають тип і схему перетворювача, кількість мостів випрямляча і потрібні кути зсуву фаз, номінальну потужність приводу, напругу мережі і напругу на вході перетворювача, а також умови встановлення. Якщо привід працює з циклічним навантаженням, як на прокатних станах чи підйомних машинах, вказують і графік навантаження, щоб правильно оцінити нагрів обмоток. Для середньовольтних приводів великої потужності трансформатор зазвичай проєктують під конкретний перетворювач, а не беруть зі стандартного ряду, оскільки схема вторинних обмоток прямо залежить від топології силової частини приводу.
Технічні характеристики
| Приводи НН, двообмоткові | 200–4000 кВА |
|---|---|
| Приводи НН, трьохобмоткові | 160–5000 кВА |
| Приводи СН | 500 кВА – 40 МВА |
| Виконання | зокрема вибухозахищені (Ex) для нафтогазу |
Запит ціни та строку поставки
Hitachi Energy — трансформатори для частотно-регульованих приводів (VSD), Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка потужність трансформаторів для приводів СН?
Від 500 кВА до 40 МВА.
Чи є трьохобмоткові виконання для приводів НН?
Так, потужністю 160–5000 кВА, двообмоткові випускаються на 200–4000 кВА.
Чи можна застосувати трансформатор на нафтогазовому об'єкті?
Так, для нафтогазу є вибухозахищені виконання (Ex).
