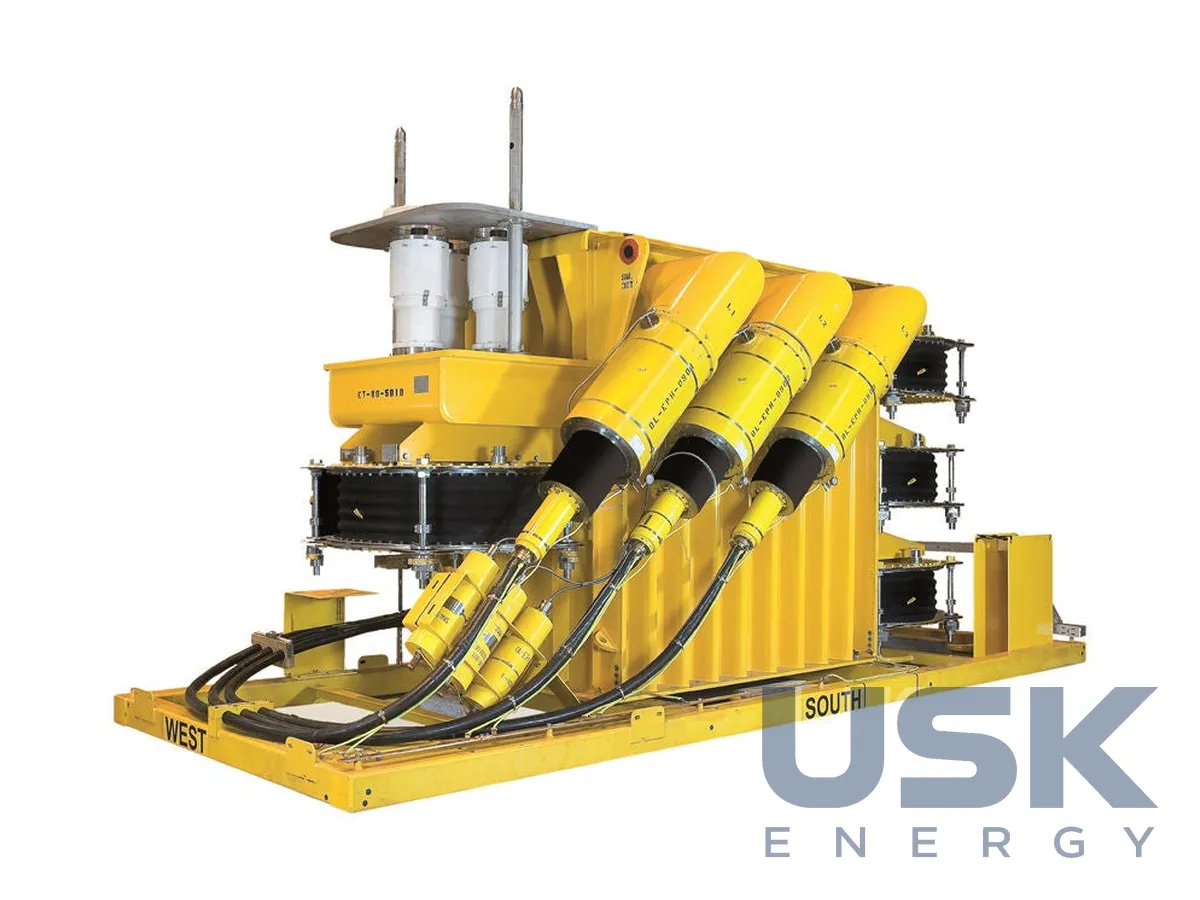

Hitachi Energy — підводні трансформатори до 145 кВ
Підводні розподільчі трансформатори Hitachi Energy на напругу до 145 кВ змінного струму і струм до 900 А. Працюють на глибині до 3000 м і живлять обладнання підводного видобутку нафти й газу.
- Напруга
- до 145 кВ змінного струму
- Струм
- до 900 А
- Глибина встановлення
- до 3000 м
- Конструкція
- рідинонаповнені з компенсацією тиску
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Підводний трансформатор знижує напругу безпосередньо там, де працюють компресори, насоси й двигуни підводного промислу. Такі споживачі часто стоять за 50 або 100 км від берега, на глибині в кілька кілометрів. Якщо передавати енергію до них на звичайній робочій напрузі 6,6 кВ, більша частина потужності загубиться в кабелі. Тому з поверхні її подають на вищій напрузі, а на дні трансформатор понижує її до рівня, потрібного обладнанню. Трансформатор встановлюється безпосередньо на морському дні поруч із підводним промисловим обладнанням. Номінальна напруга до 145 кВ змінного струму, струм навантаження до 900 А.
Головна інженерна проблема полягає в зовнішньому тиску води. Усі повітряні й газові порожнини всередині корпусу мають бути усунені, тому активну частину повністю занурено в рідину, а система компенсації тримає внутрішній тиск близьким до тиску води за бортом. Конструкція рідинонаповнена, з компенсацією тиску, за рахунок цього апарат працює на глибині до 3000 м. Корпус виготовляють зі спеціальної високоякісної сталі, що витримує високий тиск глибоководних майданчиків. Найбільші виконані апарати мають висоту близько 4 м, довжину 7 м і ширину 3 м та містять приблизно 14 м3 ізоляційного масла.
Разом із кабельними виводами, з'єднувачами й компенсаторами така установка важить близько 60 т. Просто опустити її на ґрунт не можна, вона загрузне в мулі чи піску, тому раму ставлять на палі, забиті в дно. Труби на нижній частині рами насаджуються на палі, і конструкція стоїть на кілька метрів вище морського дна. Після встановлення обслуговування не передбачено, бо підняти апарат на поверхню для ремонту дуже дорого. З цієї причини всі компоненти проходять жорсткі випробування ще на заводі, а великі одиниці занурюють у гавані для теплових випробувань і перевірки разом із системою.
Розробку підводних компонентів почали в 1984 році, перший комерційний апарат поставили в 1998 році. Перші два робочі трансформатори потужністю 1,6 МВА на 11 кВ / 1 кВ працюють з 1999 року на глибині 500 м і живлять багатофазний нафтовий насос. Згодом виробник перейшов до більших одиниць, зокрема 20 МВА 132 кВ / 22,5 кВ та 16,5 МВА 22 кВ / 3,5 кВ / 3,5 кВ / 2,8 кВ для випробувального стенда родовища Ormen Lange. Для газового родовища Åsgard, що лежить за 150 км від суші, виготовили дев'ять трансформаторів 19 МВА / 31 кВ / 6,6 кВ з робочою частотою до 121 Гц для живлення підводних компресорів.
Окреме застосування дає підігрів трубопроводів. У Мексиканській затоці на глибині близько двох кілометрів нафта в трубі може загуснути після незапланованої зупинки видобутку. Тоді мобільний комплекс із судновим генератором 480 В, підвищувальним трансформатором на 1–11 кВ, підводним кабелем і підводним трансформатором розігріває ділянку, і через кілька днів пробка розчиняється. Підключення роз'ємів виконує телекерований підводний апарат.
Технічні характеристики
| Напруга | до 145 кВ змінного струму |
|---|---|
| Струм | до 900 А |
| Глибина встановлення | до 3000 м |
| Конструкція | рідинонаповнені з компенсацією тиску |
Запит ціни та строку поставки
Hitachi Energy — підводні трансформатори до 145 кВ, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку глибину розрахований підводний трансформатор?
До 3000 м, конструкція рідинонаповнена з компенсацією тиску.
Яка максимальна напруга і струм?
Напруга до 145 кВ змінного струму, струм до 900 А.
Для яких об'єктів застосовуються ці трансформатори?
Для живлення обладнання підводного видобутку нафти й газу.
