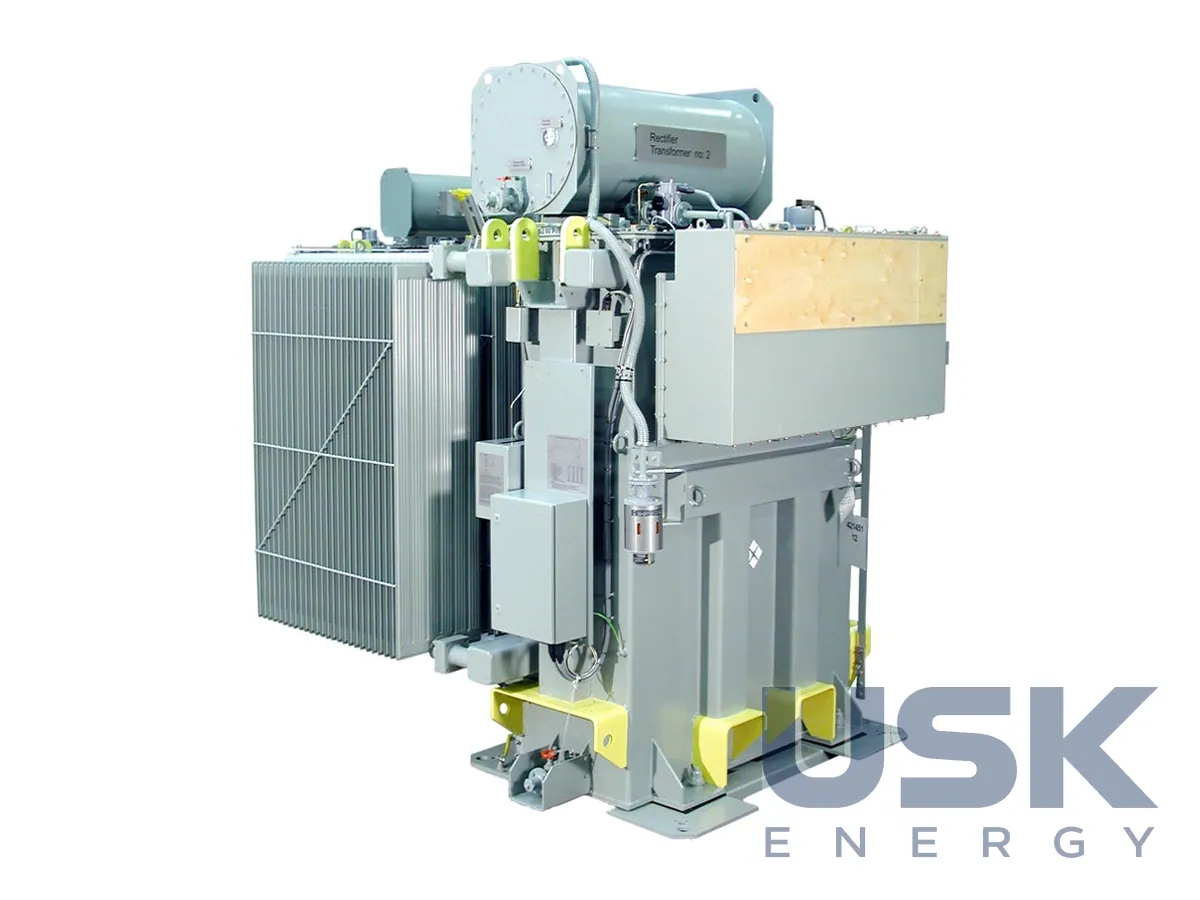

Hitachi Energy — випрямні трансформатори та ректиформери
Випрямні трансформатори та ректиформери Hitachi Energy на випрямлену напругу понад 2000 В постійного струму і струми понад 100 кА. Потужність в одному баку приблизно до 160 МВА, основний споживач — електроліз алюмінію.
- Випрямлена напруга
- понад 2000 В пост. струму
- Струм
- понад 100 кА
- Схеми
- подвійна зірка (DSS), подвійний міст (DB) 6–60 пульсів
- Потужність в одному баку
- приблизно до 160 МВА
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Регулювально-випрямні трансформатори працюють на діодні й тиристорні випрямлячі, насамперед на виробництвах з електролізу алюмінію. Комбінацію регулювального і випрямного трансформаторів для алюмінієвих заводів у галузі називають ректиформером. Регулювальна та випрямна частини працюють у парі, а регулювальний блок буває вбудованим у бак або окремим. Крім великих електролізних серій, такі апарати ставлять на виробництва середнього масштабу, у хімічний електроліз, на графітувальні печі та цинкове виробництво.
Схеми випрямлення включають подвійну зірку (DSS) і подвійний міст (DB) з кількістю пульсів від 6 до 60. Системи DSS мають зрівняльний реактор і зазвичай виконуються 6- або 12-пульсними там, де потрібні дуже великі струми за низької номінальної напруги. Дванадцятипульсну систему DSS, як правило, вдається розмістити в одному баку. Системи DB будують на 6, 12, 24, 48 або 60 пульсів залежно від вимог до придушення гармонік і стабільності процесу. Більша кількість пульсових груп технічно можлива, але комерційно менш вигідна.
Дванадцятипульсна схема DB складається з двох шестипульсних мостів зі зсувом фаз 30 градусів. Один міст живиться від вторинної обмотки, з'єднаної в зірку, другий від обмотки, з'єднаної в трикутник. Протилежні фазні гармоніки взаємно гасяться, і вміст п'ятої та сьомої гармонік з боку мережі різко падає. Обидві вторинні обмотки часто належать одному трансформатору, тож у магнітопроводі досягається магнітна рівновага. Магнітопровід проєктують з урахуванням гармонік, і це заодно зменшує вплив поля розсіювання на розподіл струму в обмотках.
Типова серія електролізерів алюмінію будується як 60-пульсна система з п'яти паралельних 12-пульсних ректиформерів. Кожен має свої обмотки фазового зсуву, кути становлять −12°, −6°, 0°, +6° і +12°. Характерна вимога для алюмінієвих заводів полягає в дуже широкому діапазоні регулювання випрямленої напруги, від 0 до понад 2000 В постійного струму залежно від того, скільки ванн увімкнено послідовно. Струм у таких установках перевищує 100 кА. Кожен ректиформер серії має власний регулювальний блок, вихідну напругу підбирають під кількість ванн, а фазовий зсув між групами розраховують так, щоб гармоніки різних груп компенсували одна одну на шинах живильної мережі.
В одному баку ректиформер виконують приблизно до 160 МВА. Для більших потужностей обмеження транспортування зазвичай змушують постачати два трансформатори окремими апаратами. Випрямні трансформатори для діодних схем, як правило, комплектуються насичуваними реакторами для плавного й безперервного регулювання напруги. Реактори розміщують в основному баку, а за потреби в окремому корпусі. Для тиристорних схем частину регулювання бере на себе сам випрямляч, а трансформатор доповнює його ступенями перемикача відгалужень. Напрям промислових трансформаторів для постійного струму виробник веде від 1885 року, коли материнська компанія ASEA спроєктувала першу дугову піч постійного струму.
Технічні характеристики
| Випрямлена напруга | понад 2000 В пост. струму |
|---|---|
| Струм | понад 100 кА |
| Схеми | подвійна зірка (DSS), подвійний міст (DB) 6–60 пульсів |
| Потужність в одному баку | приблизно до 160 МВА |
| Регулювання | вбудований або окремий регулювальний блок |
Запит ціни та строку поставки
Hitachi Energy — випрямні трансформатори та ректиформери, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які схеми випрямлення підтримуються?
Подвійна зірка (DSS) і подвійний міст (DB), від 6 до 60 пульсів.
Яку потужність можна отримати в одному баку?
Приблизно до 160 МВА за випрямленої напруги понад 2000 В і струму понад 100 кА.
Як виконано регулювання напруги?
Регулювальний блок вбудовується в бак трансформатора або виконується окремим.
