Hitachi Energy — мобільні трансформатори, мобільні підстанції та шунтувальні реактори
Мобільні трансформатори, мобільні підстанції та мобільні шунтувальні реактори Hitachi Energy для мереж 345, 400 і 550 кВ. Політрансформатор потужністю до 500 МВА працює на кількох рівнях напруги, наприклад 400/230/132/110 кВ.
- Виконання
- мобільний трансформатор (броньовий або стрижневий), мобільна підстанція, мобільний шунтувальний реактор
- Політрансформатор
- до 500 МВА, багаторівнева напруга (напр. 400-230-132-110 кВ)
- Мобільний трансформатор
- для мереж 345, 400 і 550 кВ
- Особливості
- модульна конструкція, стійкість до підвищених транспортних прискорень
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Резервне та мобільне трансформаторне обладнання застосовують під час планових ремонтів, аварійного відновлення та для тимчасового збільшення потужності підстанцій. Типова ситуація виглядає так. Силовий трансформатор вийшов з ладу або його треба вивести на капітальний ремонт, а виготовлення і доставка нового апарата займуть багато часу. Мобільний агрегат привозять на майданчик, підключають до схеми підстанції, і споживачі отримують живлення, поки основне обладнання відновлюють. Той самий агрегат можна використати і тоді, коли навантаження вузла тимчасово перевищує встановлену потужність.

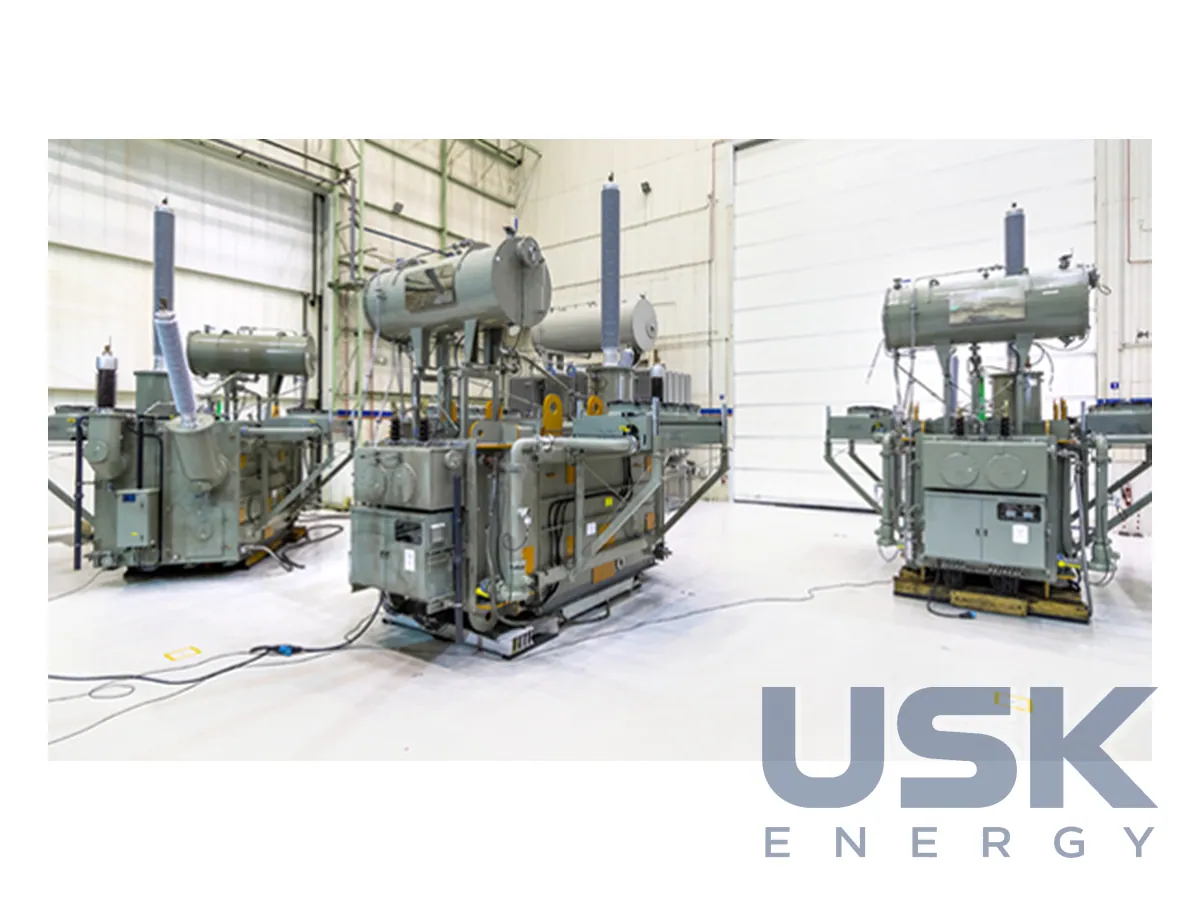

Лінійка включає три типи обладнання. Мобільний трансформатор випускається в броньовому або стрижневому виконанні для мереж 345, 400 і 550 кВ. Броньова технологія виробника має запатентоване компонування активної частини, яке дає дуже компактний і міцний апарат, зручний для швидкого перевезення. Для мобільного обладнання габарит і маса обмежені умовами перевезення дорогами, тому компактність активної частини тут важить більше, ніж для стаціонарного апарата. Мобільна підстанція поєднує трансформатор із комутаційним обладнанням, вимикачами, колами керування та релейного захисту, тобто приїжджає на об'єкт як готовий вузол. Третій тип становить мобільний шунтувальний реактор, який тимчасово компенсує реактивну потужність лінії, коли штатний реактор виведено з роботи.
За кількістю напруг виробник розрізняє два варіанти. У багатовольтному виконанні система має до двох рівнів напруги. Політрансформатор розрахований більше ніж на два рівні, наприклад 400-230-132-110 кВ, і потужність до 500 МВА. Багатовольтний політрансформатор підходить для підстанцій з різними класами напруги, тож один резервний апарат може замінити кілька різних трансформаторів у мережі компанії. Для мережевого оператора це означає менший парк резервного обладнання, яке треба тримати на складі, і простіше планування на випадок аварії, коли невідомо заздалегідь, на якому вузлі вона станеться.
Конструкція модульна і розрахована на підвищені транспортні прискорення. Під час перевезення трейлером апарат зазнає поштовхів і вібрацій, яких стаціонарний трансформатор ніколи не бачить, тому активну частину, бак і кріплення проєктують з урахуванням цих навантажень. Встановлений на трейлер трансформатор можна перевозити між об'єктами мережі, за даними виробника, у межах класів 230 і 345 кВ. Обладнання призначене для зовнішнього встановлення, частина виконань має стійке довговічне покриття бака.
Головна перевага мобільного рішення полягає в швидкості переміщення з одного майданчика на інший. Під час вибору агрегату визначають класи напруги вузлів, де він може знадобитися, потрібну потужність, тип активної частини і склад мобільної підстанції. Для мереж з кількома рівнями напруги доцільно розглядати політрансформатор, для однотипних підстанцій достатньо мобільного трансформатора на дві напруги. Оскільки агрегат щоразу працює на іншій підстанції, перед підключенням перевіряють відповідність схеми з'єднань, рівнів напруги і уставок захисту конкретного вузла.
Технічні характеристики
| Виконання | мобільний трансформатор (броньовий або стрижневий), мобільна підстанція, мобільний шунтувальний реактор |
|---|---|
| Політрансформатор | до 500 МВА, багаторівнева напруга (напр. 400-230-132-110 кВ) |
| Мобільний трансформатор | для мереж 345, 400 і 550 кВ |
| Особливості | модульна конструкція, стійкість до підвищених транспортних прискорень |
Запит ціни та строку поставки
Hitachi Energy — мобільні трансформатори, мобільні підстанції та шунтувальні реактори, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж випускаються мобільні трансформатори?
Для мереж 345, 400 і 550 кВ, у броньовому або стрижневому виконанні.
Що таке політрансформатор?
Багатовольтний трансформатор потужністю до 500 МВА з кількома рівнями напруги, наприклад 400/230/132/110 кВ.
У яких випадках застосовують мобільні підстанції?
Під час планових ремонтів, аварійного відновлення та тимчасового збільшення потужності підстанцій.
