SGB-SMIT — масляні розподільні трансформатори 50–3150 кВА (до 20 МВА)
Герметичні масляні розподільні трансформатори SGB-SMIT потужністю 50–3150 кВА, великі розподільні виконання сягають 20 МВА. Працюють у мережах середньої напруги, на об'єктах ВДЕ та в промисловості. Зокрема випускаються у виконаннях з екологічними ефірними рідинами.
- Потужність
- 50–3150 кВА; великі розподільні — до 20 МВА
- Ряд 12 кВ (DOTML)
- 50–3150 кВА, Uk 4–6 %, втрати ХХ 81–1980 Вт
- Магнітопровід
- холоднокатана анізотропна сталь, шихтування step-lap
- Обмотки
- НН — фольгова, ВН — емальований провід
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

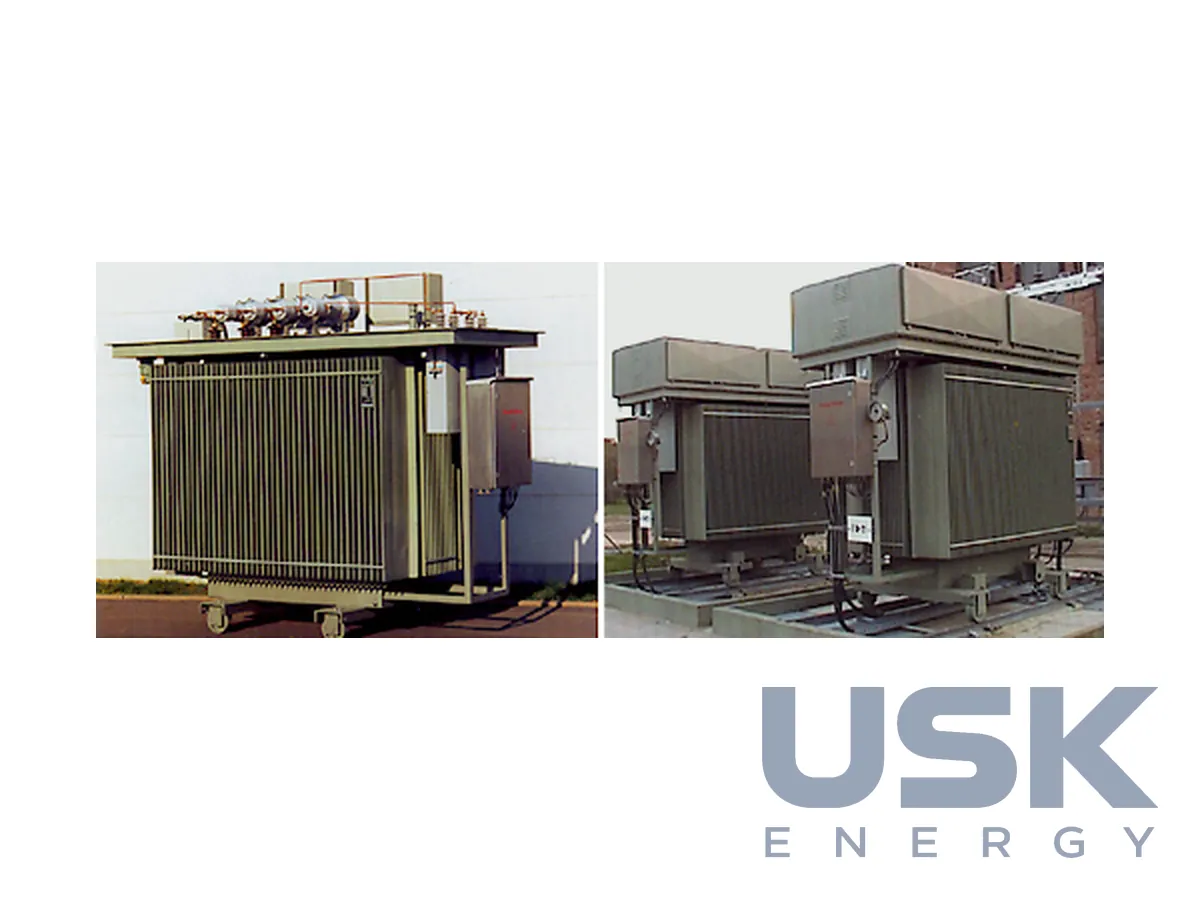

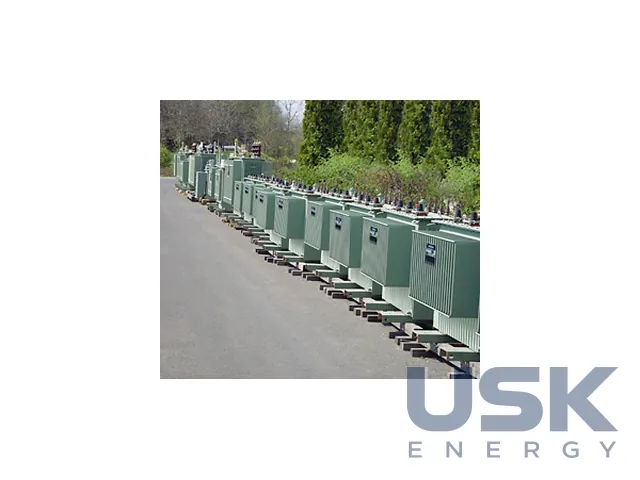

Масляні розподільні трансформатори SGB-SMIT охоплюють діапазон від 50 до 3150 кВА, а великі розподільні машини сягають 20 МВА. Вони працюють у мережах середньої напруги, на підстанціях сонячних і вітрових станцій, на промислових майданчиках. Виробництво розташоване в Німеччині та Малайзії. Основне виконання герметичне, без розширювача, з баком, повністю заповненим рідиною.
Наймасовіший ряд на 12 кВ випускається під позначенням DOTML. Він охоплює 50–3150 кВА за напруги короткого замикання Uk 4–6 % і втрат холостого ходу 81–1980 Вт залежно від потужності. Магнітопровід набирають із холоднокатаної анізотропної сталі зі стикуванням стрижнів і ярем за схемою step-lap. Така шихтовка зменшує втрати й шум, тож окрім стандартного виконання за DIN 42500 доступні варіанти зі зниженими втратами та нижчим рівнем звуку. Обмотка НН фольгова, обмотка ВН намотана емальованим проводом. За досвідом виробника поєднання циліндричної обмотки НН і шарової обмотки ВН добре витримує струми короткого замикання.
Бак гофрований, до 10 МВА його роблять на власному заводі. Гнучна лінія формує гофровані стінки з листа, бак зварює робот, після чого його перевіряють на герметичність контрольною рідиною під ультрафіолетовим підсвічуванням. Покриття наносять на водній основі обливанням або зануренням, стандартний колір RAL 7033. Заливають бак мінеральною оливою. Там, де олива обмежена з екологічних причин, застосовують синтетичні або органічні ефіри, наприклад Midel 7131.

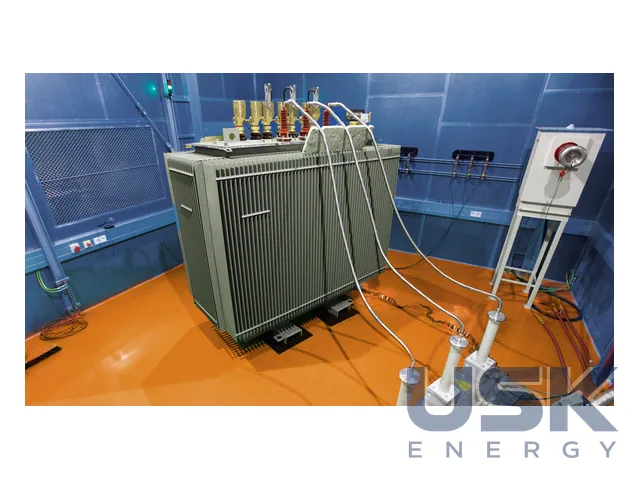

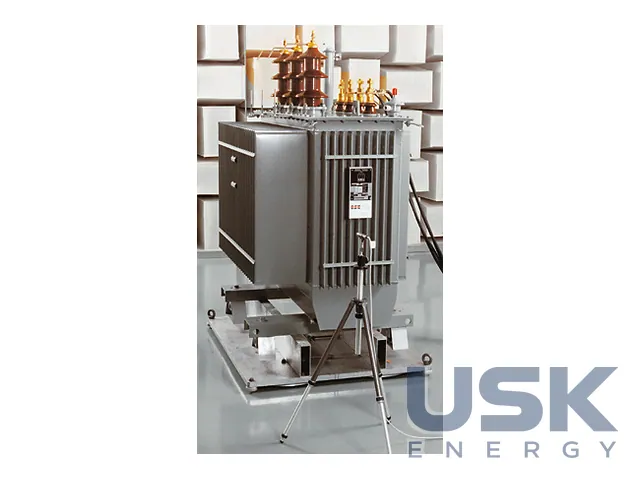

Кожен трансформатор проходить приймально-здавальні випробування за DIN VDE 0532. Сюди входять випробування прикладеною та індукованою напругою, вимірювання опору обмоток, коефіцієнта трансформації з визначенням групи з'єднання, напруги та втрат короткого замикання, струму і втрат холостого ходу. Типові та спеціальні випробування охоплюють нагрівання, імпульсну напругу, вимірювання шуму й часткових розрядів, а також стійкість до короткого замикання, яку на запит перевіряють у незалежних лабораторіях.

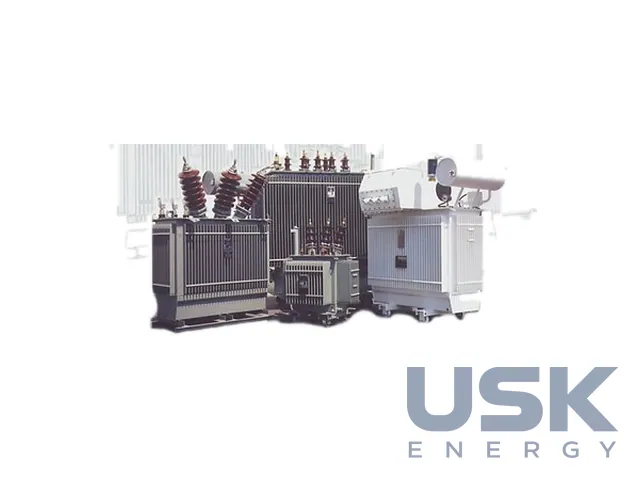

Окрім стандартних машин випускають стовпові трансформатори, трансформатори для обігріву стрілок, заземлювальні та для випрямних установок. Під час монтажу трансформатор піднімають лише за рим-болти на кришці, корпус заземлюють на болт заземлення. Литий моноблок вводів НН затягують моментом не більше 25 Нм. Якщо на порцелянових вводах стоять розрядні ріжки, проміжок виставляють за класом напруги, для Um 7,2 кВ це 60 мм, для 12 кВ 85 мм, для 36 кВ 220 мм на рівні моря. Завод SBG у Ноймарку, що входить до групи, має зварювальну сертифікацію, якої вимагає Deutsche Bahn, а всі виробничі операції там ведуться через ERP-систему. З 1993 року на цьому майданчику випущено понад 260 тисяч масляних трансформаторів, з них близько 8,5 тисячі спеціального виконання для вітроенергетики. Для вітроустановок пропонують дво- та багатообмоткові трифазні машини з РПН ECOTAP VPD, різними формами бака під обмежене місце встановлення, охолодженням ONAN, KNAN, KFAF або KFWF і з натуральними чи синтетичними ефірами як ізоляційною рідиною.
Технічні характеристики
| Потужність | 50–3150 кВА; великі розподільні — до 20 МВА |
|---|---|
| Ряд 12 кВ (DOTML) | 50–3150 кВА, Uk 4–6 %, втрати ХХ 81–1980 Вт |
| Магнітопровід | холоднокатана анізотропна сталь, шихтування step-lap |
| Обмотки | НН — фольгова, ВН — емальований провід |
| Бак | гофрований до 10 МВА |
| Ізолювальна рідина | мінеральна олива; ефіри (Midel) — на замовлення |
| Виконання | стовпові, для обігріву стрілок, заземлювальні, для випрямних установок |
| Виробництво | Німеччина, Малайзія |
Запит ціни та строку поставки
SGB-SMIT — масляні розподільні трансформатори 50–3150 кВА (до 20 МВА), SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 2 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діапазон потужностей охоплює серія?
Стандартний ряд 50–3150 кВА, великі розподільні трансформатори виготовляються до 20 МВА.
Які втрати холостого ходу в ряду 12 кВ?
У ряду DOTML 12 кВ втрати ХХ становлять 81–1980 Вт залежно від потужності, Uk 4–6 %.
Чи можна замовити трансформатор на ефірній рідині?
Так, замість мінеральної оливи на замовлення заливається ефір Midel.
