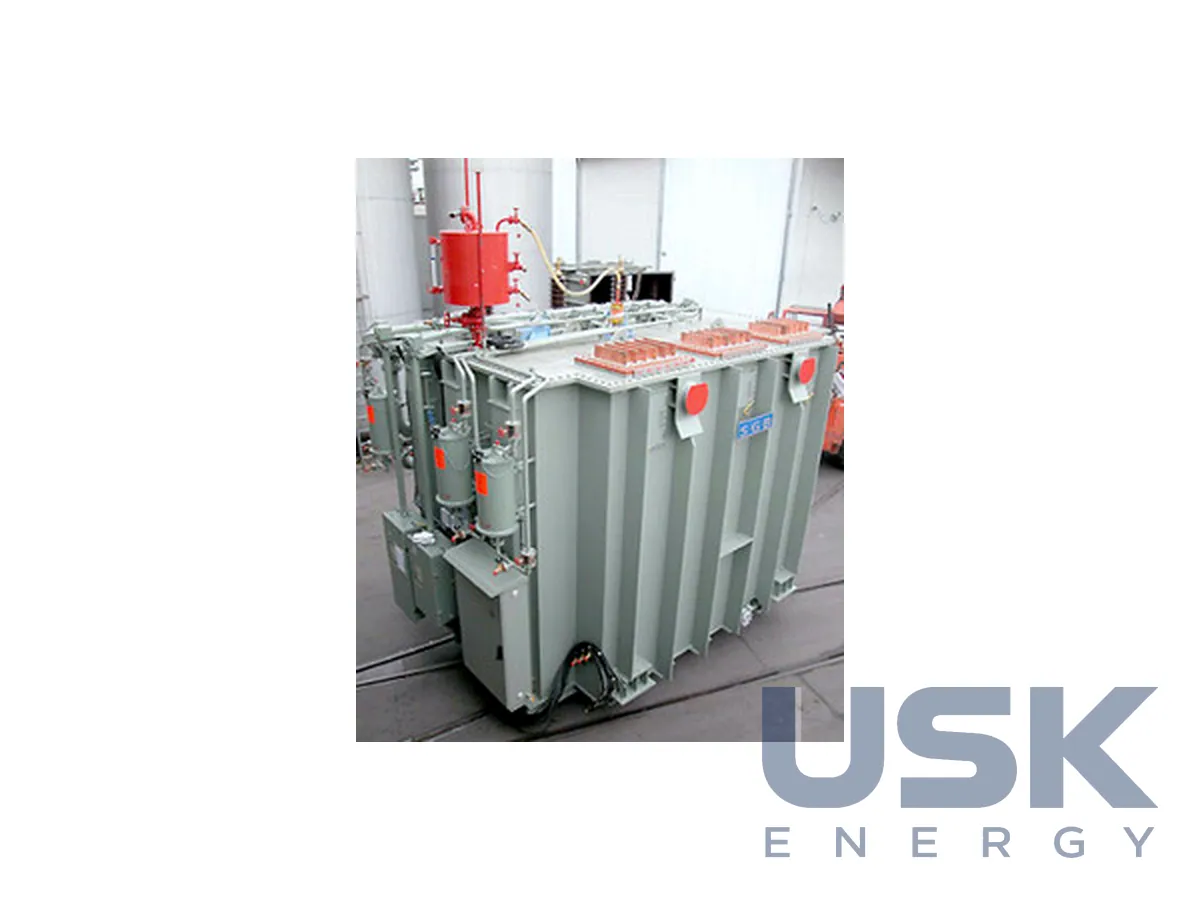

SGB — пічні трансформатори до 130 МВА
Пічні трансформатори SGB потужністю до 130 МВА з номінальним струмом до 90 кА. Живлять дугові сталеплавильні печі. Обмотки мають високу динамічну стійкість, діапазон регулювання напруги широкий.
- Потужність
- до 130 МВА
- Номінальний струм
- до 90 кА
- Особливості
- висока динамічна стійкість обмоток, широкий діапазон регулювання
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Пічні трансформатори SGB живлять дугові сталеплавильні печі. Трансформатор стоїть між мережею високої або середньої напруги та піччю і видає на боці НН дуже великий струм за порівняно низької напруги. Номінальна потужність таких машин у SGB сягає 130 МВА, номінальний струм на боці НН доходить до 90 кА. Виробник зараховує їх до спеціальних трансформаторів, поряд із фазоповоротними трансформаторами, шунтувальними реакторами, агрегатами Quad Booster і залізничними трансформаторами.
Режим роботи дугової печі для трансформатора один із найважчих. Дуга горить нестійко, особливо під час розплавлення шихти, коли шматки металу обвалюються на електроди й створюють експлуатаційні короткі замикання. Струм різко змінюється багато разів за плавку, і кожен такий кидок навантажує обмотки електродинамічними зусиллями. Тому обмотки пічного трансформатора розраховують на підвищену динамічну стійкість, із запасом щодо пресування та кріплення витків, якого не потребує звичайний мережевий трансформатор.
Друга вимога стосується регулювання. Режим печі протягом плавки змінюється, на розплавленні потрібні одна потужність і довжина дуги, на доведенні металу інші. Технолог керує цим через напругу на боці НН, тому пічний трансформатор має широкий діапазон регулювання напруги з великою кількістю перемикань за зміну. Від регулювального пристрою тут потрібен високий комутаційний ресурс.
Великий вторинний струм визначає конструкцію виводів і струмопроводів НН. За струмів порядку десятків кілоампер магнітні поля сильнострумових шин нагрівають навколишні сталеві деталі, тому розкладку виводів і короткої мережі до печі опрацьовують разом із компонуванням самого трансформатора. Що коротший і симетричніший струмопровід, то рівніше навантаження фазами й менші втрати.
Кожен пічний трансформатор проєктують під конкретну піч. Для розрахунку потрібні потужність і тип печі, напруга живильної мережі, потрібний діапазон і кількість ступенів вторинної напруги, номінальний струм і характер робочого циклу, а також місце встановлення відносно печі. SGB наголошує, що для спеціальних трансформаторів технічне завдання опрацьовують разом із замовником, а не підбирають із каталогу. Такі машини працюють у металургії та на сталеливарних виробництвах, де простій печі коштує дорого і стійкість трансформатора до кидків струму безпосередньо позначається на випуску металу. Дугова піч помітно впливає й на живильну мережу. Різкі коливання струму спричиняють коливання напруги та мерехтіння освітлення в сусідніх споживачів, а нерівномірне горіння дуг по фазах дає несиметрію. Тому параметри пічного трансформатора, насамперед його опір і діапазон регулювання, погоджують із потужністю КЗ мережі в точці приєднання та з пристроями компенсації, якщо їх передбачено на заводі. Для експлуатації важливо й те, що регулювальний пристрій перемикається багато разів протягом кожної плавки. Його ресурс, контроль стану оливи та порядок обслуговування закладають у проєкт одразу, а не після перших років роботи печі.
Технічні характеристики
| Потужність | до 130 МВА |
|---|---|
| Номінальний струм | до 90 кА |
| Особливості | висока динамічна стійкість обмоток, широкий діапазон регулювання |
Запит ціни та строку поставки
SGB — пічні трансформатори до 130 МВА, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність мають пічні трансформатори SGB?
До 130 МВА.
Який струм видає трансформатор на піч?
Номінальний струм до 90 кА.
Чим пічний трансформатор відрізняється від мережевого?
Підвищеною динамічною стійкістю обмоток і великим діапазоном регулювання напруги.
