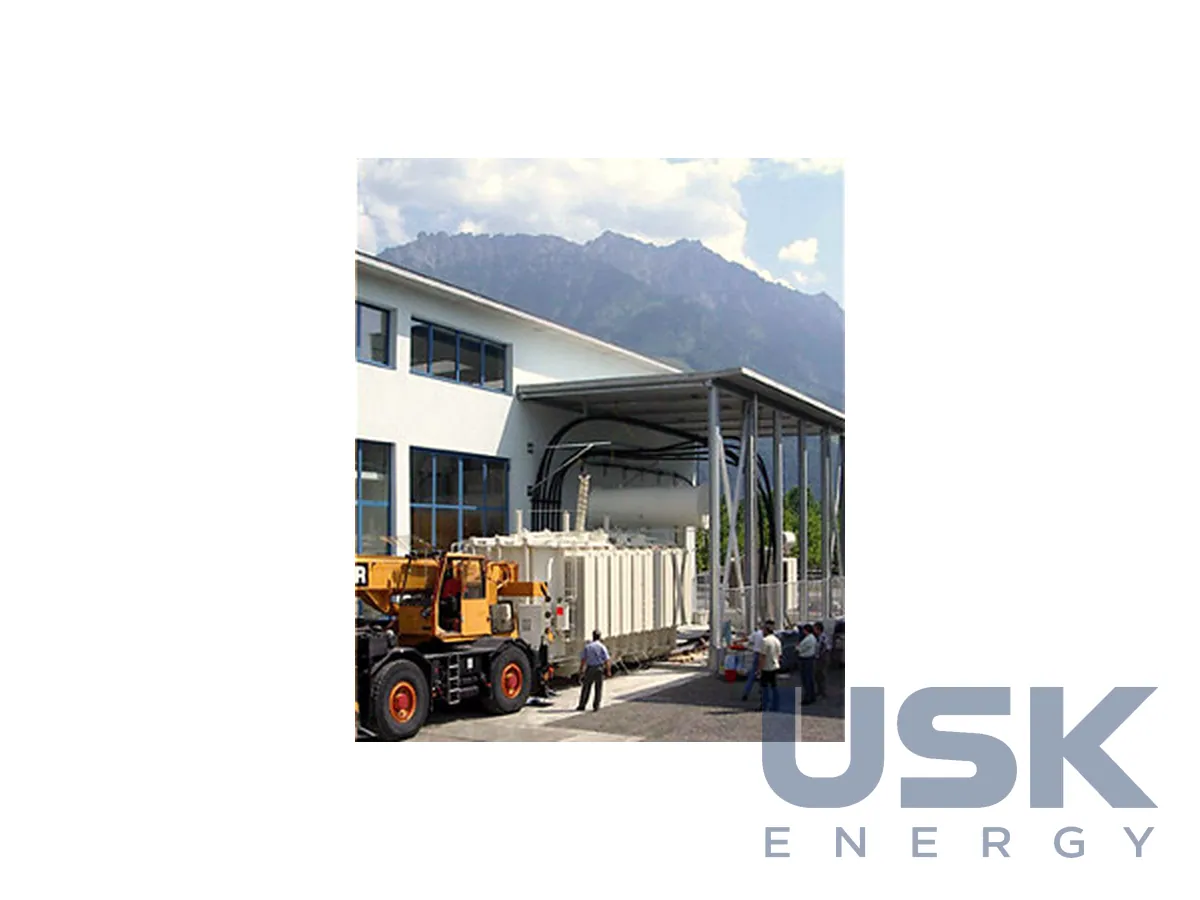

SGB — трансформатори з поздовжнім і поперечним регулюванням напруги
Спеціальні трансформатори SGB для з'єднання мереж середньої напруги з регулюванням модуля та фази напруги. Регулювання виконується за поздовжньою і поперечною осями.
- Призначення
- зв'язок мереж СН, що живляться від різних мереж ВН
- Регулювання
- за поздовжньою та поперечною осями
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Трансформатори з поздовжнім і поперечним регулюванням SGB ставлять там, де дві мережі середньої напруги живляться від різних мереж ВН і їх треба зв'язати між собою. Напруги таких мереж майже ніколи не збігаються точно. За кожною живильною підстанцією стоять свої трансформатори, власне навантаження і своя схема на боці ВН, тому вектори напруги на шинах СН розходяться і за величиною, і за кутом. Якщо замкнути зв'язок без узгодження, між мережами піде зрівняльний струм. Він гріє лінії та обмотки, займає пропускну здатність, а корисної роботи не виконує.
Поздовжнє регулювання додає до напруги мережі складову, спрямовану вздовж її вектора. Змінюється модуль, кут лишається тим самим. Поперечне регулювання вводить складову, зсунуту відносно фазної напруги на чверть періоду, і тоді зміщується вже фаза за майже незмінної величини. Поєднуючи обидві складові, трансформатор підганяє вектор напруги однієї мережі під вектор іншої. Для перетоку це два різні важелі. Різниця модулів переважно визначає обмін реактивною потужністю, різниця кутів задає, скільки активної потужності піде з однієї мережі в іншу.
В експлуатації апарат розв'язує дві задачі. Перша пов'язана з узгодженням напруг з'єднуваних мереж, щоб під час увімкнення зв'язку не виникав помітний зрівняльний струм. Друга стосується керування перетоком. Перемикаючи ступені регулювання, персонал перерозподіляє навантаження між живильними центрами, розвантажує перевантажену гілку і втримує потоки потужності в потрібних межах під час ремонтів, вимкнень і змін схеми мережі ВН.
SGB-SMIT зараховує такі машини до спеціальних трансформаторів, разом із фазоповоротними трансформаторами, шунтувальними реакторами, агрегатами типу Quad Booster, пічними та залізничними трансформаторами. Готового типорозмірного ряду з фіксованими параметрами тут немає. Конструкція спеціальна, її розраховують під параметри конкретної пари мереж, і виробник прямо вказує, що для цих виробів особливу увагу приділяють технічному завданню та спільному опрацюванню з замовником.
Для розрахунку знадобляться номінальні напруги обох мереж СН, потужність зв'язку, очікувана розбіжність напруг за модулем і за кутом, потрібний діапазон регулювання в обидва боки, струми короткого замикання в точках приєднання та умови встановлення. За цими даними обирають схему обмоток, кількість ступенів і перемикальний пристрій. Що точніше описано режими роботи обох мереж, то менше запасу доводиться закладати в габарит і у втрати. Звичайний трансформатор з РПН тут задачу не закриває. Він змінює лише модуль напруги й ніяк не впливає на кут, тому за помітної фазової розбіжності зрівняльний струм збережеться, скільки б ступенів не перемикали. Поперечна складова знімає саме цю частину проблеми. Якщо ж мережі різняться переважно за величиною напруги, вистачає поздовжнього регулювання, а поперечне тримають як запас на випадок зміни схеми ВН. Співвідношення двох видів регулювання закладають у проєкт за результатами розрахунку режимів обох мереж, зокрема ремонтних і післяаварійних схем, за яких розбіжність кутів зазвичай найбільша.
Технічні характеристики
| Призначення | зв'язок мереж СН, що живляться від різних мереж ВН |
|---|---|
| Регулювання | за поздовжньою та поперечною осями |
Запит ціни та строку поставки
SGB — трансформатори з поздовжнім і поперечним регулюванням напруги, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 10 00 (масляні, 650–1600 кВА) 8504 22 90 00 (масляні, 1600–10000 кВА) 8504 23 00 00 (масляні, >10 МВА) |
|---|---|
| HS, 6 знаків | 8504 23 |
| CN (ЄС) | 8504 21 00 (масляні, ≤650 кВА) 8504 22 10 (масляні, 650–1600 кВА) 8504 22 90 (масляні, 1600–10000 кВА) 8504 23 00 (масляні, >10 МВА) |
| HTSUS (США) | 8504 21 00 20 (масляні, ≤50 кВА) 8504 21 00 40 (масляні, 50–100 кВА) 8504 21 00 60 (масляні, 100–500 кВА) 8504 21 00 80 (масляні, 500–650 кВА) 8504 22 00 40 (масляні, 650–2500 кВА) 8504 22 00 80 (масляні, 2500–10000 кВА) 8504 23 00 41 (масляні, 10–60 МВА) 8504 23 00 45 (масляні, 60–100 МВА) 8504 23 00 80 (масляні, >100 МВА) |
| Митний тариф КНР | 8504 21 00 00 (масляні, ≤650 кВА) 8504 22 00 00 (масляні, 650–10000 кВА) 8504 23 11 00 (масляні, 10–220 МВА) 8504 23 12 00 (масляні, 220–330 МВА) 8504 23 13 00 (масляні, 330–400 МВА) 8504 23 21 00 (масляні, 400–500 МВА) 8504 23 29 00 (масляні, ≥500 МВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких мереж застосовуються ці трансформатори?
Для зв'язку мереж середньої напруги, що живляться від різних мереж ВН.
Що регулює трансформатор?
Модуль напруги поздовжнім регулюванням і фазу поперечним.
Чим поперечне регулювання відрізняється від поздовжнього?
Поздовжнє змінює величину напруги, поперечне зсуває її фазу.
