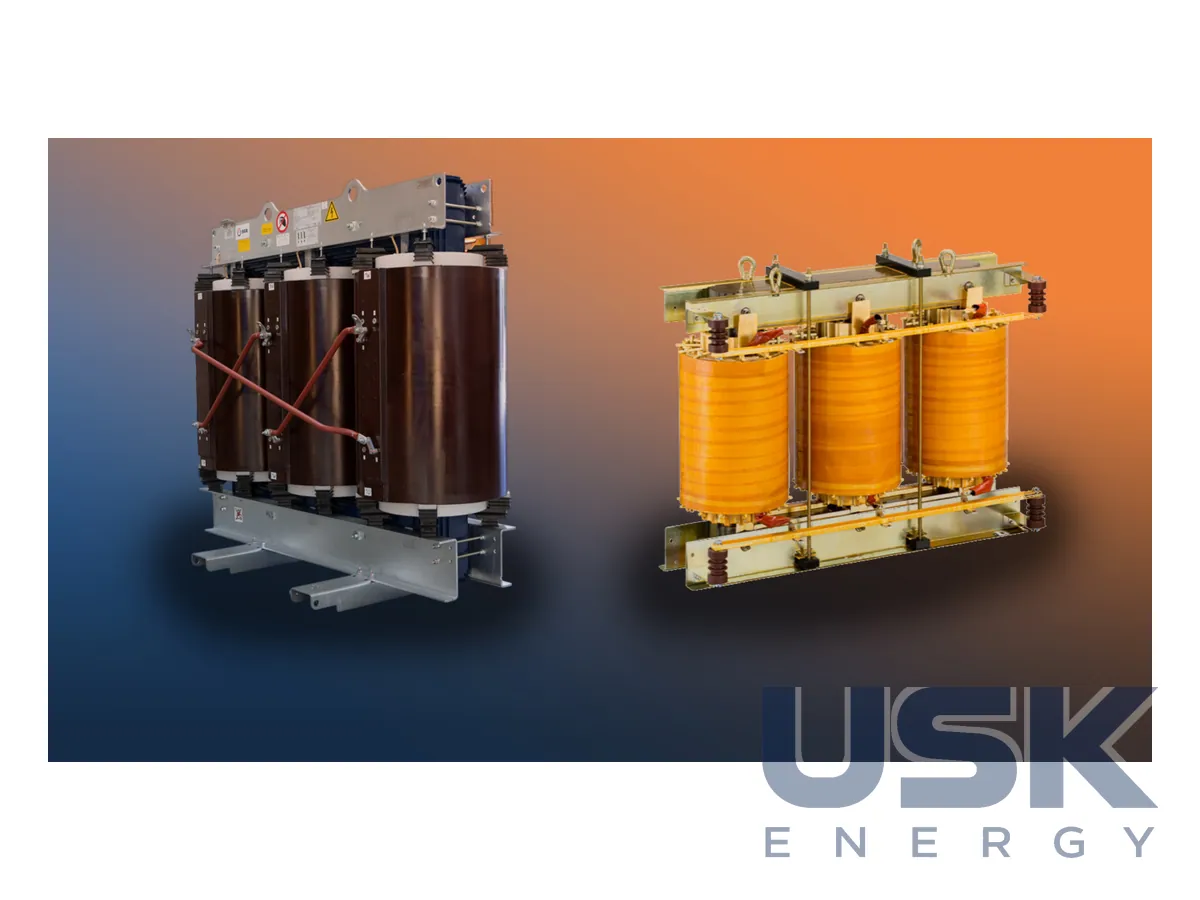

SGB-SMIT (BCV Technologies) — сухі просочені трансформатори та реактори середньої напруги до 12 кВ, до 5 МВА
Сухі просочені (VPI) трансформатори та реактори середньої напруги до 12 кВ потужністю до 5 МВА. Виготовляються зокрема у спеціальних виконаннях під проєкт. Виробник BCV Technologies входить до групи SGB-SMIT, завод у Франції.
- Технологія
- вакуумне просочення (VPI), сухі
- Напруга
- середня, до 12 кВ
- Потужність
- 10 кВА – 5 МВА
- Вироби
- трансформатори СН спеціального призначення, сухі реактори (Indugo)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
BCV Technologies, підприємство групи SGB-SMIT у Франції, випускає сухі просочені трансформатори та реактори. Компанію створено після придбання Boige & Vignal, завод площею 7000 м² розташований у Фонтене-ле-Конт. Усередині групи технологію VPI закріплено за майданчиками у Франції та США, а литі трансформатори роблять на всіх семи заводах. Просочені машини розраховано на середню напругу до 12 кВ і потужність 10 кВА – 5 МВА, більша частина замовлень тут стосується спеціальних виконань під конкретний проєкт.
Обмотки проходять вакуумне просочення VPI. Котушку поміщають у вакуумну камеру, видаляють повітря й вологу, потім заливають лаком, який проникає між витками та шарами, після чого виріб запікають. Ізоляція виходить сухою, без оливи, а сама обмотка лишається розбірною. Порівняно з литими машинами просочені трансформатори краще переносять важкі умови, зберігають стійкість за напруг понад 12 кВ в особливих виконаннях і виходять компактнішими на боці ВН.
Конструктивні варіанти різноманітні за охолодженням і захистом. Можливі схеми охолодження AN, AF, WF і AFWF, кожухи від IP21 до IP66, частоти від 16⅔ до 2000 Гц, обмотки з міді або алюмінію. Просочені трансформатори відповідають класам E2 і C2. Такий набір закриває залізничні системи живлення зниженої частоти, перетворювальну техніку та нафтогазові об'єкти.
Серед характерних проєктів BCV дванадцятипульсний трансформатор із литою первинною обмоткою СН і двома просоченими вторинними обмотками НН, а також трансформатор НН зі ступенем захисту IP65 для зовнішнього встановлення на об'єктах нафти й газу. Так в одному виробі поєднують обидві технології ізоляції, коли цього вимагає схема випрямляча чи умови майданчика.
Сухі реактори випускають під маркою Indugo. Це реактори постійного й змінного струму, з повітряним або сталевим осердям, на напругу до 12 кВ з кожухами від IP21 до IP42 та охолодженням AN, AF або WF. В окремих випадках, наприклад для реакторів на ізоляторах, напруга сягає 36 кВ. Приклад спеціальної конструкції має вигляд п'ятистрижневого реактора з водяним охолодженням для установок перетворення енергії. Для підбору потрібні потужність, напруги обмоток, частота, схема з'єднання, спосіб охолодження, потрібний ступінь захисту, умови довкілля та особливості навантаження, наприклад несинусоїдний струм перетворювача. Спеціальні трансформатори й реактори BCV проєктує під технічне завдання, тому умови місця встановлення, зокрема сейсміку, обумовлюють одразу. BCV спирається на ресурси групи SGB-SMIT, у якій понад 3500 працівників, 9 заводів і 3 стартапи, а досвід трансформаторобудування відлічується з 1913 року. Програма сухих трансформаторів групи сягає 25 МВА на номінальну напругу до 40,5 кВ. Сама BCV, окрім просочених машин, випускає й литі трансформатори потужністю 10 кВА – 3 МВА на напругу до 24 кВ, тож для кожного проєкту можна порівняти обидві технології ізоляції на одному заводі.
Технічні характеристики
| Технологія | вакуумне просочення (VPI), сухі |
|---|---|
| Напруга | середня, до 12 кВ |
| Потужність | 10 кВА – 5 МВА |
| Вироби | трансформатори СН спеціального призначення, сухі реактори (Indugo) |
| Завод | BCV Technologies, Фонтене-ле-Конт (Франція) |
Запит ціни та строку поставки
SGB-SMIT (BCV Technologies) — сухі просочені трансформатори та реактори середньої напруги до 12 кВ, до 5 МВА, SGB-SMIT. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 32 00 90 (сухі, 1–16 кВА) 8504 33 00 90 (сухі, 16–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
|---|---|
| HS, 6 знаків | 8504 3 |
| CN (ЄС) | 8504 32 00 (сухі, 1–16 кВА) 8504 33 00 (сухі, 16–500 кВА) 8504 34 00 (сухі, >500 кВА) |
| HTSUS (США) | 8504 32 00 00 (сухі, 1–16 кВА) 8504 33 00 20 (сухі, 16–50 кВА) 8504 33 00 40 (сухі, 50–500 кВА) 8504 34 00 00 (сухі, >500 кВА) |
| Митний тариф КНР | 8504 32 90 00 (сухі, 1–16 кВА) 8504 33 90 00 (сухі, 16–500 кВА) 8504 34 90 00 (сухі, >500 кВА) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка технологія ізоляції застосовується?
Вакуумне просочення (VPI), трансформатори та реактори сухі.
Який діапазон потужностей і напруг?
Потужність 10 кВА – 5 МВА, напруга до 12 кВ.
Чи виготовляються реактори?
Так, сухі реактори лінійки Indugo.
