NR PCS-978 / PCS-9671 — термінали захисту силових трансформаторів і реакторів
Серія NR PCS-978 / PCS-9671 охоплює термінали захисту силових трансформаторів, автотрансформаторів і шунтувальних реакторів усіх класів напруги. Флагманський PCS-978 виконує повну схему захисту й керування багатообмоткових трансформаторів, компактні PCS-9671 і PCS-9671S розраховані на мережі 110 кВ і нижче. Термінали застосовують на підстанціях мережевих компаній, блочних трансформаторах електростанцій і в промисловості.
- Виконання
- PCS-978, PCS-978S — повний захист; PCS-9671, PCS-9671S — компактний (до 110 кВ); PCS-974 — реле газового/технологічного захисту
- Об’єкти захисту
- дво- й багатообмоткові трансформатори, автотрансформатори, шунтувальні реактори
- Аналогові входи
- до 36 входів струму/напруги, до 6 груп ТС у диференційному захисті (PCS-978)
- Групи з’єднання
- 288 варіантів (PCS-978)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

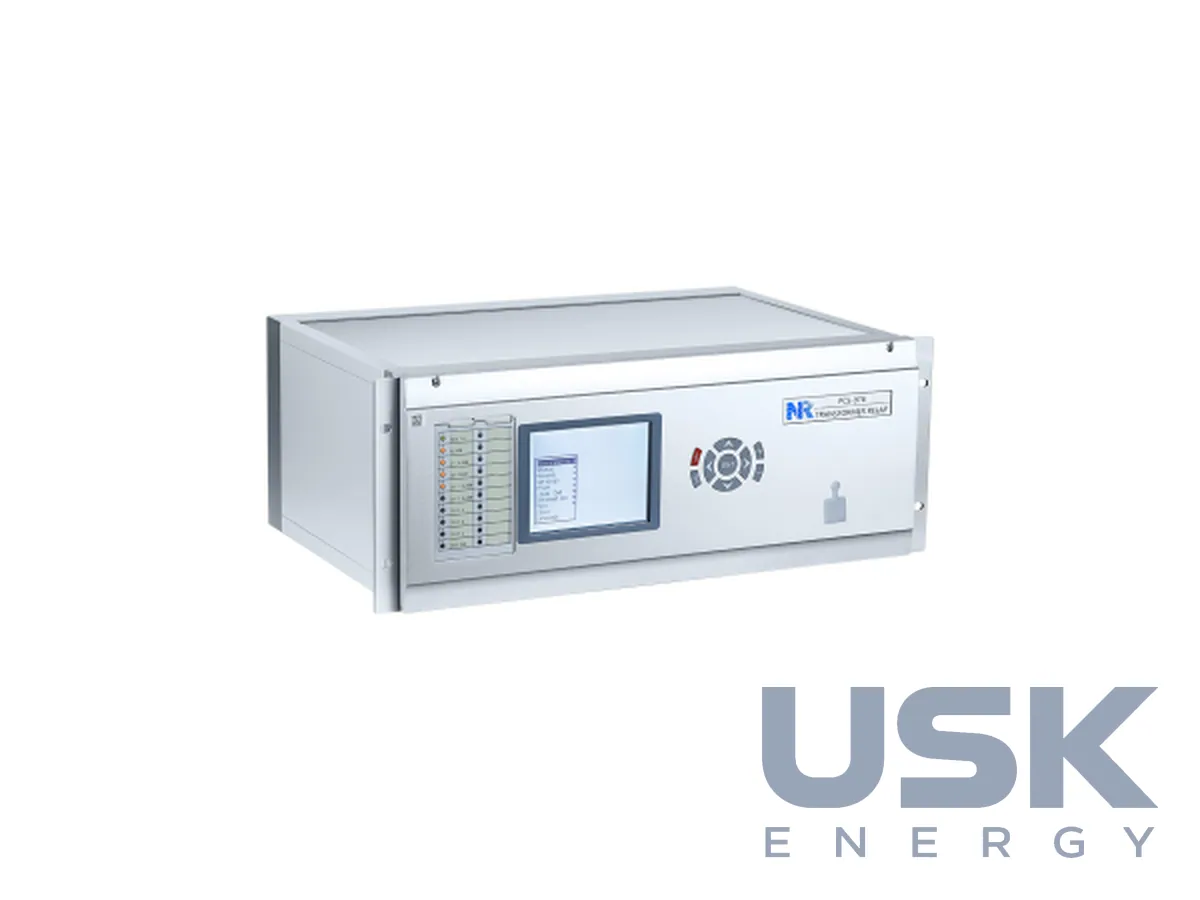

PCS-978 і нове покоління PCS-978S мають до 36 аналогових входів струму й напруги. Цього вистачає для трансформаторів у півторних схемах і багатокутниках: до диференційного захисту включається до 6 груп трансформаторів струму, підтримується 288 груп з’єднання обмоток. Кут компенсації задається вільно, базовою можна вибрати будь-яку сторону. PCS-978S розрахований на дво- і триобмоткові трансформатори та автотрансформатори будь-якого класу напруги, конфігурується в PCS-Studio й підтримує резервування PRP/HSR.

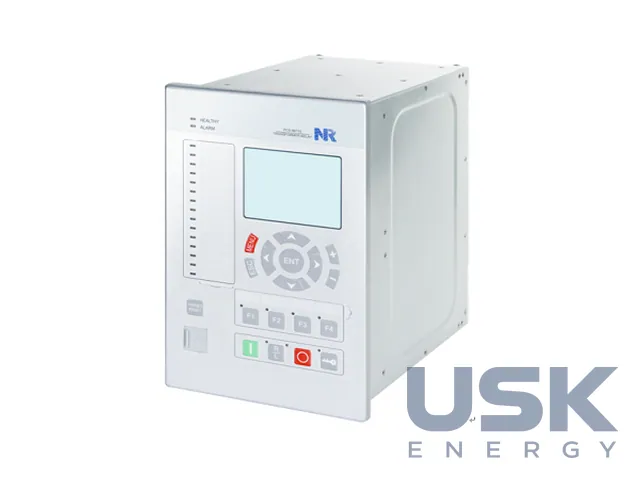

Компактний PCS-9671 призначений для двообмоткових трансформаторів, його також ставлять як диференційний захист реактора або ошинування в півторній схемі. Він виконує диференційний захист із гальмуванням (87T) і без гальмування (87UT) та диференційний захист нульової послідовності обмотки (64REF). PCS-9671S працює з кількістю точок вимірювання до трьох, тобто з дво- і триобмотковими трансформаторами, автотрансформаторами й реакторами напругою 110 кВ і нижче. Пристрій побудовано на 32-розрядному двоядерному процесорі з 16-розрядним АЦП, на передній панелі є дисплей 240×128 точок, 9 кнопок і 20 світлодіодів.
Основні функції охоплюють диференційний захист трансформатора з гальмуванням і без гальмування, захист REF, відлагодження від кидків струму намагнічування та перезбудження. Кидок розпізнається двома методами, за спотворенням форми кривої та за 2-ю і 3-ю гармоніками, з адаптивним і перехресним міжфазним блокуванням. Ті самі гармоніки виявляють стале й перехідне насичення ТС, а 3-тя і 5-та гармоніки входять у розрахунок V/Hz для захисту від перезбудження. Контроль обриву кіл ТС диференційного захисту не дає хибних спрацювань. Резервні захисти включають спрямовані й неспрямовані струмові захисти фаз, нульової та зворотної послідовності, дистанційний захист, захист від теплового перевантаження, за напругою та частотою, ПРВВ.
Для технологічних (неелектричних) захистів служить реле PCS-974 із шістнадцятьма дискретними входами підвищеної потужності спрацювання. До нього під’єднують газове реле, датчики температури оливи та обмоток та інші механічні органи для сигналізації й вимкнення, а високий поріг спрацювання знижує ризик хибної роботи від електромагнітних завад. Усі термінали підтримують IEC 61850 на шині станції та шині процесу (MMS, GOOSE, SV), DNP3.0 та IEC 60870-5-103, синхронізацію часу IRIG-B, SNTP, PPS та IEEE 1588. Вони мають реєстратори подій і осцилограм COMTRADE, самодіагностику та передній порт RJ45 для налагодження.
Технічні характеристики
| Виконання | PCS-978, PCS-978S — повний захист; PCS-9671, PCS-9671S — компактний (до 110 кВ); PCS-974 — реле газового/технологічного захисту |
|---|---|
| Об’єкти захисту | дво- й багатообмоткові трансформатори, автотрансформатори, шунтувальні реактори |
| Аналогові входи | до 36 входів струму/напруги, до 6 груп ТС у диференційному захисті (PCS-978) |
| Групи з’єднання | 288 варіантів (PCS-978) |
| Основні функції | диференційний захист (87T), диференційний захист нульової послідовності (REF, 64REF), резервні струмові й дистанційні захисти |
| Технологічний захист | PCS-974: 16 дискретних входів із високим порогом спрацювання для газового реле, термосигналізаторів |
| Протоколи | IEC 61850 (MMS, GOOSE, SV), DNP3.0, IEC 60870-5-103 |
Запит ціни та строку поставки
NR PCS-978 / PCS-9671 — термінали захисту силових трансформаторів і реакторів, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки груп трансформаторів струму підключається до диференційного захисту PCS-978?
До 6 груп ТС при загальній кількості до 36 аналогових входів. Термінал підтримує 288 груп з’єднання обмоток і застосовується в півторних схемах та багатокутниках.
Який термінал вибрати для трансформатора 110 кВ із двома-трьома точками вимірювання?
Для таких об’єктів призначений компактний PCS-9671S. Він захищає дво- і триобмоткові трансформатори, автотрансформатори й реактори напругою 110 кВ і нижче.
Як підключити газове реле та датчики температури трансформатора?
Їх під’єднують до реле технологічних захистів PCS-974 з 16 дискретними входами. Високий поріг спрацювання входів знижує ризик хибної роботи від електромагнітних завад.
