NR PCS-9700 — система автоматизації підстанцій (SAS) і контролери приєднань PCS-9705
NR PCS-9700 охоплює систему автоматизації підстанцій, електростанцій і промислових підприємств для об’єктів від розподільних мереж до надвисокої напруги. Вона поєднує функції захисту, керування, мережевих та інформаційних технологій і повністю сумісна з IEC 61850. До складу входять ПЗ верхнього рівня PCS-9700 HMI, контролери приєднань PCS-9705 / PCS-9705S, станційні комунікаційні сервери та мережеве обладнання NR.
- Сфера застосування
- підстанції від розподільних до надвисокої напруги, електростанції, промисловість
- Стандарти
- IEC 61850, IEC 60870-5-103/104, DNP3.0, IEC 61131 (логіка)
- Мережа
- станційна шина 100 Мбіт/с Ethernet, рівень приєднання — подвійна мережа 100 Мбіт/с, шина процесу — резервована оптика 100 Мбіт/1 Гбіт
- Контролери
- PCS-9705 / PCS-9705S — керування, синхронізація, блокування приєднання
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Система збирає й обробляє в реальному часі дані пристроїв рівня приєднання. Вона виконує послідовні операції з вимикачами, моторними роз’єднувачами, РПН трансформаторів і групами компенсувальних пристроїв із контролем синхронізму та оперативними блокуваннями. Зв’язок із диспетчерськими центрами йде за IEC 60870-5-103/104 і DNP3.0 незалежно від місцевого HMI. Сигнали GPS синхронізують усі пристрої мережею, PPS/PPM та IRIG-B. Пристрої сторонніх виробників підключаються через перетворювачі протоколів.
Підсистема інформації РЗА збирає відомості про спрацювання захистів, осцилограми й дані протиаварійної автоматики та має інструменти аналізу пошкоджень. Програмована логіка за IEC 61131 реалізує блокування й автоматику окремих апаратів, груп і всієї підстанції. Пакет HMI веде базу даних, автоматично регулює напругу й реактивну потужність, обробляє аварійні сигнали за налаштованими правилами, реєструє події, допомагає розбирати аварії, будує мнемосхеми, графіки та звіти, веде облік електроенергії й самодіагностику. Серед розширених функцій є топологічний аналіз, керування правами доступу, веб-доступ, система керування мережею NMS і підтримка IEC 61850 редакції 2.

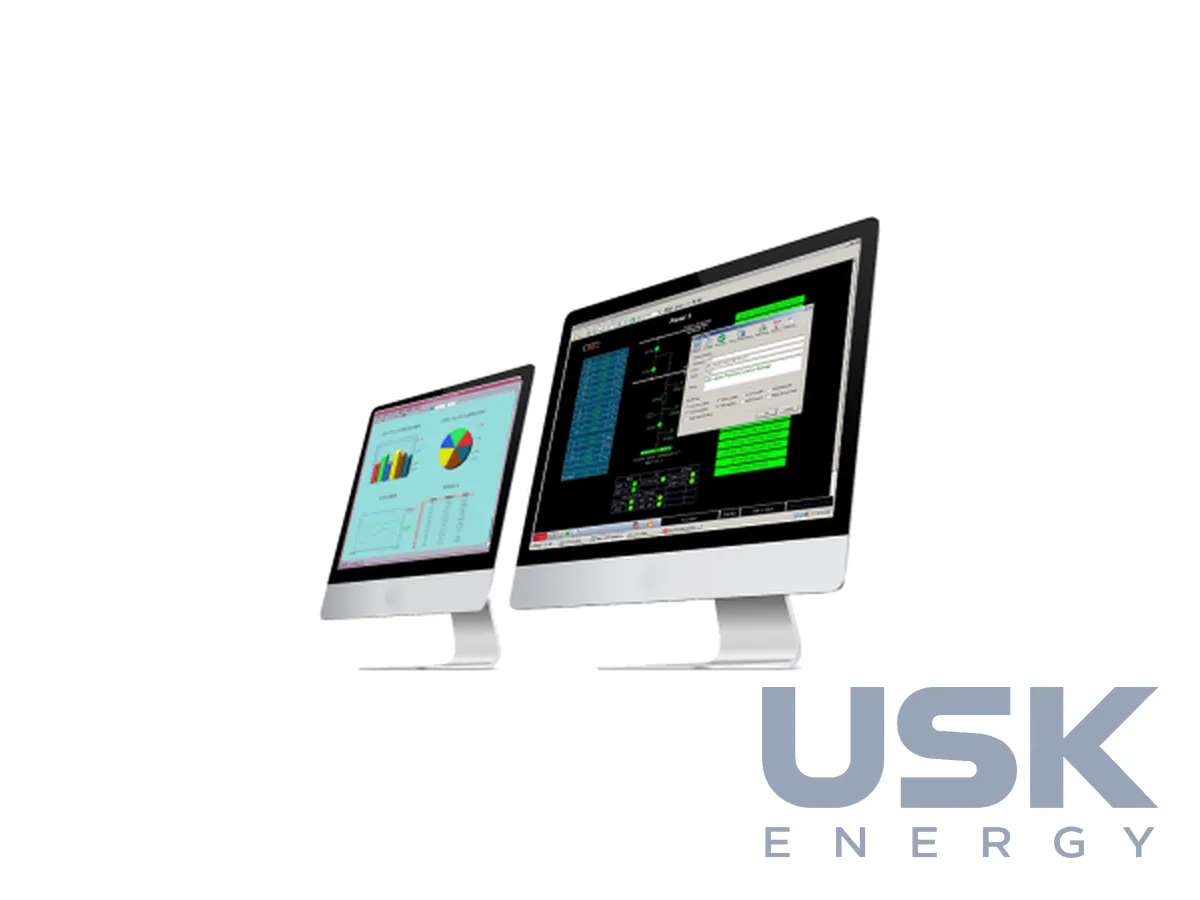

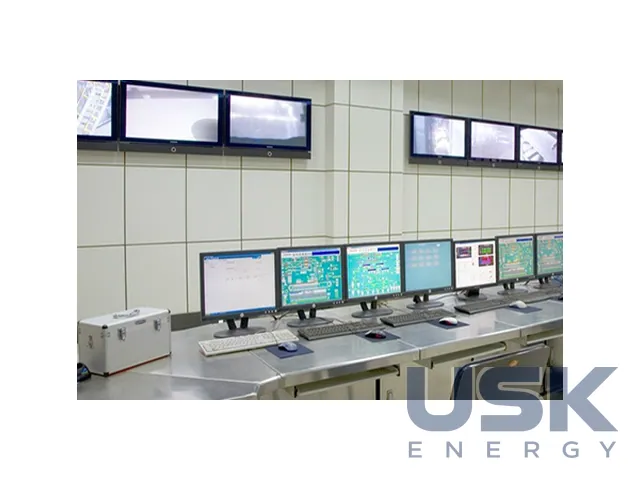

ПЗ PCS-9700 HMI працює на Windows і UNIX, документація виробника називає також Linux. Дані зберігаються в СУБД SQL Server або Oracle, інформаційна модель об’єктно-орієнтована й допускає зміну конфігурації обладнання на ходу. Архітектура розподілена, застосунки й бази даних можна розміщувати на будь-якому вузлі без переробки програм, а резервовані вузли перемикаються без збоїв.
Контролер приєднання PCS-9705 керує вимикачами, роз’єднувачами й заземлювачами та контролює їх, підтримує керування РПН трансформатора й шунтувального реактора. Він побудований на 32-розрядному процесорі та DSP з багатозадачною ОС реального часу, обмінюється повідомленнями GOOSE на станційній шині й працює в схемах з одним приєднанням, кількома приєднаннями та в півторних схемах. Нове покоління PCS-9705S виконує роль модульного пристрою керування, захисту й автоматизації з апаратною конфігурацією під вимоги замовника. Станційна шина побудована на Ethernet 100 Мбіт/с, рівень приєднань на дубльованій мережі 100 Мбіт/с, шина процесу на резервованій оптичній мережі 100 Мбіт/с або 1 Гбіт/с.
Технічні характеристики
| Сфера застосування | підстанції від розподільних до надвисокої напруги, електростанції, промисловість |
|---|---|
| Стандарти | IEC 61850, IEC 60870-5-103/104, DNP3.0, IEC 61131 (логіка) |
| Мережа | станційна шина 100 Мбіт/с Ethernet, рівень приєднання — подвійна мережа 100 Мбіт/с, шина процесу — резервована оптика 100 Мбіт/1 Гбіт |
| Контролери | PCS-9705 / PCS-9705S — керування, синхронізація, блокування приєднання |
| ПЗ HMI | PCS-9700 HMI на Windows/UNIX, СУБД SQL Server або Oracle |
| Функції | збір даних, телекерування, АРНРП, оперативні блокування, інформація РЗА та осцилограм, звіти |
| Синхронізація | GPS, IRIG-B, PPS/PPM, SNTP |
Запит ціни та строку поставки
NR PCS-9700 — система автоматизації підстанцій (SAS) і контролери приєднань PCS-9705, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які протоколи підтримує PCS-9700 для зв’язку з диспетчерським центром?
IEC 60870-5-103/104 і DNP3.0, а всередині підстанції система повністю сумісна з IEC 61850. Пристрої сторонніх виробників підключаються через перетворювачі протоколів.
На яких операційних системах працює ПЗ PCS-9700 HMI?
На Windows і UNIX із СУБД SQL Server або Oracle. Інформаційна модель об’єктно-орієнтована й допускає зміну конфігурації без зупинки системи.
Яка швидкість мереж у системі PCS-9700?
Станційна шина працює на Ethernet 100 Мбіт/с, рівень приєднань на дубльованій мережі 100 Мбіт/с. Шина процесу використовує резервовану оптику 100 Мбіт/с або 1 Гбіт/с.
