NR PCS-9641 / PCS-9631 — термінали захисту високовольтних двигунів і конденсаторних батарей
NR PCS-9641 і PCS-9631 захищають, керують і контролюють два поширені види приєднань мережі середньої напруги, високовольтні електродвигуни та шунтувальні конденсаторні батареї. Обидва випускаються в базовому виконанні та в новому поколінні S і працюють у мережах із будь-яким режимом нейтралі. Термінали застосовують у КРП 6–10 кВ електростанцій, підстанцій і промислових підприємств.
- PCS-9641 / 9641S
- захист асинхронних і синхронних двигунів ВП: диференційний захист (87M), МСЗ, захист від замикань на землю, тепловий (49), RTD, затягнутий пуск (48), обмеження кількості пусків (66), мінімальна потужність, асинхронний хід (55)
- PCS-9631 / 9631S
- захист шунтувальних конденсаторних батарей: МСЗ 4 ступені, захист від небалансу струму (60), диференційний захист за напругою (87V/87VN), за напругою, перевантаження за діючим значенням
- Реєстрація
- 64 осцилограми аварій, 8 осцилограм пуску двигуна, 1024 подій
- Режим нейтралі
- усі види заземлення нейтралі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

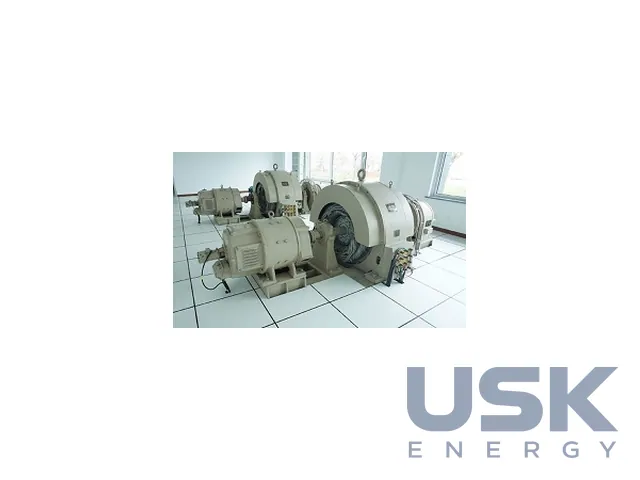

PCS-9641 / PCS-9641S захищають асинхронні та синхронні двигуни насосів, вентиляторів, компресорів, млинів та інших механізмів власних потреб електростанцій і промислових підприємств. Набір функцій охоплює поздовжній диференційний захист двигуна (87M), спрямований і неспрямований МСЗ, захист від замикань на землю, зокрема чутливий, захист за зворотною послідовністю та від обриву фази, ПРВВ, захист мінімального струму й мінімальної потужності, за напругою та частотою, захист зворотної потужності та асинхронного ходу (55) за коефіцієнтом потужності.
Теплова модель двигуна (49) доповнюється захистом за температурними датчиками RTD, контролем часу пуску та заклинювання ротора (48) і забороною повторного пуску (66), коли кількість пусків за інтервал перевищує допустиму. Термінал зберігає 64 осцилограми аварій і 8 осцилограм пусків двигуна зі звітами про пуск, а також 1024 події. Звіти про пуск показують, як двигун розганяється під навантаженням, і допомагають налаштувати теплову модель.

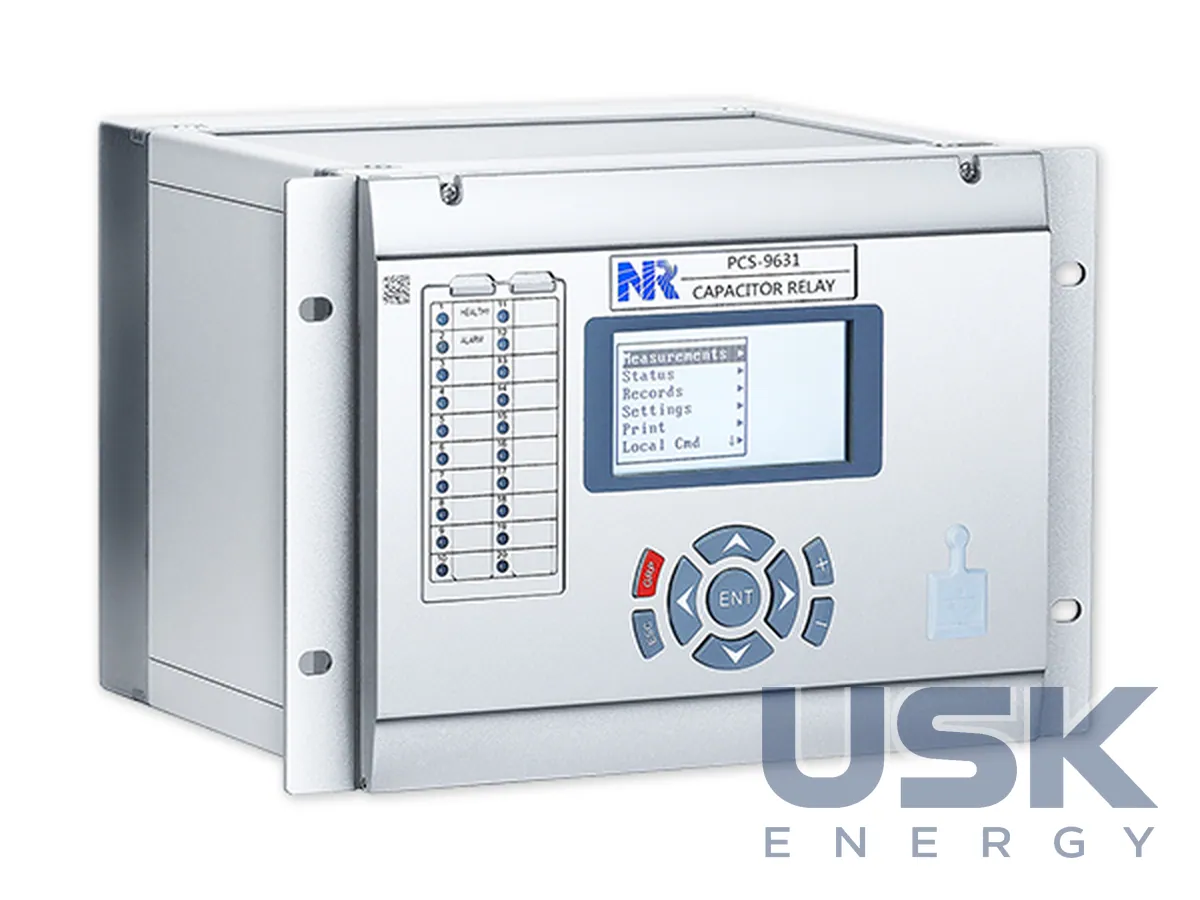

PCS-9631 / PCS-9631S призначені для батарей статичних конденсаторів. Вони виконують чотириступеневий МСЗ, МСЗ за діючим значенням з урахуванням гармонік до 11-ї, шестиступеневий захист нульової послідовності та захист за зворотною послідовністю. Внутрішнє пошкодження батареї виявляє захист від небалансу струму (60) за трьома групами струмів небалансу, а також диференційний захист за фазною напругою (87V) і напругою нейтралі (87VN). Є двоступеневі захисти мінімальної та максимальної напруги, захист мінімального струму, тепловий захист, ПРВВ і до чотирьох каналів приймання сигналів технологічних захистів з витримкою часу або без неї. Вимірюються струм, напруга, потужності, енергія, частота та гармоніки.
Виконання S допускає настінний монтаж усередині та поза приміщеннями або утоплений монтаж у панель і конфігурується в PCS-Studio. Термінали підтримують IEC 61850-8-1 (MMS, GOOSE) і IEC 61850-9-2 (SV) для станційної шини та шини процесу, IEC 60870-5-103 і Modbus по RS-485 та Ethernet, а PCS-9631 також DNP3.0. Передбачено синхронізацію часу, контроль кіл вимкнення та передній порт RJ45 для налаштування. Через GOOSE пристрої обмінюються сигналами без контрольних кабелів.
Технічні характеристики
| PCS-9641 / 9641S | захист асинхронних і синхронних двигунів ВП: диференційний захист (87M), МСЗ, захист від замикань на землю, тепловий (49), RTD, затягнутий пуск (48), обмеження кількості пусків (66), мінімальна потужність, асинхронний хід (55) |
|---|---|
| PCS-9631 / 9631S | захист шунтувальних конденсаторних батарей: МСЗ 4 ступені, захист від небалансу струму (60), диференційний захист за напругою (87V/87VN), за напругою, перевантаження за діючим значенням |
| Реєстрація | 64 осцилограми аварій, 8 осцилограм пуску двигуна, 1024 подій |
| Режим нейтралі | усі види заземлення нейтралі |
| Протоколи | IEC 61850-8-1, IEC 61850-9-2, IEC 60870-5-103, Modbus |
| Виконання S | настінний або утоплений монтаж, конфігурування PCS-Studio |
Запит ціни та строку поставки
NR PCS-9641 / PCS-9631 — термінали захисту високовольтних двигунів і конденсаторних батарей, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які двигуни захищає PCS-9641?
Асинхронні та синхронні високовольтні двигуни насосів, вентиляторів, компресорів і млинів. Термінал має диференційний захист (87M), теплову модель із датчиками RTD і обмеження кількості пусків (66).
Як PCS-9631 виявляє пошкодження всередині конденсаторної батареї?
Захистом від небалансу струму (60) за трьома групами струмів небалансу та диференційним захистом за напругою (87V/87VN). Додатково працюють МСЗ і захисти за напругою.
Скільки осцилограм зберігає термінал захисту двигуна?
PCS-9641 зберігає 64 осцилограми аварій і 8 осцилограм пусків двигуна. Журнал подій розрахований на 1024 записи.
