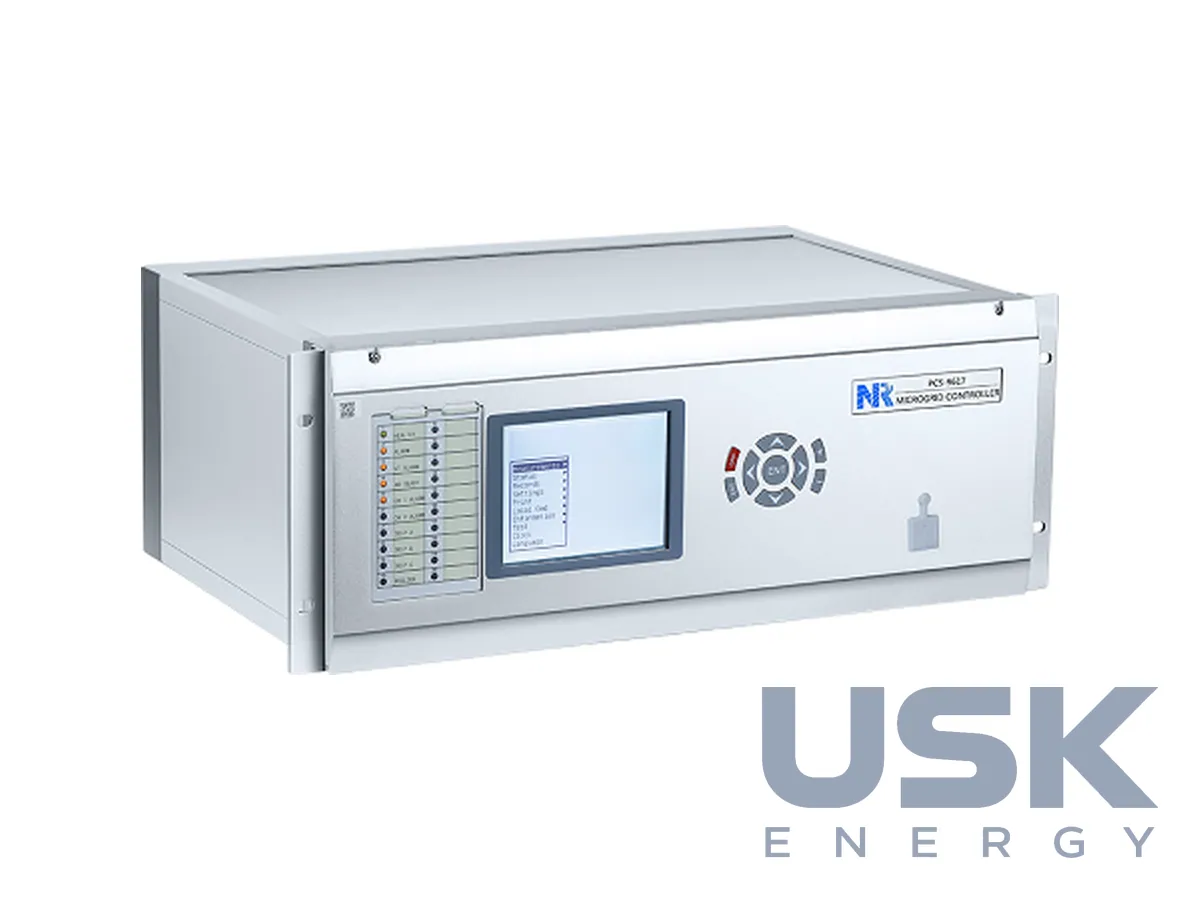

NR PCS-9617MG — контролер мікромережі (Microgrid Controller)
NR PCS-9617MG — контролер координованого керування мікромережею для роботи паралельно із зовнішньою мережею та в острівному режимі. Він координує СЕС, ВЕУ, когенерацію, накопичувачі, дизель-генератори та кероване навантаження. Мета полягає в стійкій та економічній роботі мікромережі й більшій частці ВДЕ.
- Платформа
- UAPC (NR), швидкодія рівня релейного захисту
- Режими
- паралельна робота з мережею та острівний режим, безшовний перехід, синхронізація при зворотному під'єднанні
- Функції
- керування перетоком у точці під'єднання, допоміжні послуги, згладжування ВДЕ, peak shaving, аварійне регулювання f/U, вимкнення навантаження, обмеження СЕС для ДГУ
- Інтерфейси
- до 6 Ethernet 10/100, 1 Ethernet 1000, 6 RS-485/RS-232, до 8 оптичних 100Base-FX (GOOSE)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Контролер поєднує керування, захист, вимірювання, контроль і зв'язок. Він побудований на платформі NR UAPC зі швидкодією рівня релейного захисту, яка має безліч впроваджень. Логіку керування гнучко налаштовують, комунікаційні плати й модулі введення-виведення обирають під потужність мікромережі. Велика кількість портів і протоколів дає змогу підключати перетворювачі та інвертори різних виробників.
При роботі з мережею контролер обмежує переток у точці загального під'єднання (PCC), керуючи виробітком накопичувачів і джерел. Для зовнішньої мережі мікромережа стає керованим джерелом або навантаженням. Контролер надає допоміжні послуги, регулюючи частоту й напругу за командами диспетчера. Накопичувачами він згладжує коливання виробітку ВЕС і СЕС та зрізає піки навантаження за добовим графіком від диспетчерського центру або заданим локально.
В острівному режимі при дефіциті чи надлишку потужності контролер аварійно регулює частоту й напругу. Для цього він керує накопичувачами, швидко вимикає навантаження та джерела. Виробіток СЕС обмежується, щоб дизель- чи газопоршневий генератор не працював з неприпустимо малим навантаженням. Коли напруга мережі зникає, контролер швидко виявляє острівний режим, вимикає вимикач PCC і переводить накопичувачі та джерела в автономну роботу. Зворотне під'єднання йде з автоматичною синхронізацією, і перехід між режимами відбувається без перерви живлення споживачів мікромережі. Власник отримує більшу частку ВДЕ та економічний ефект.
У PCC вимірюються напруга, струм, частота, потужності, коефіцієнт потужності та енергія, контролюються положення вимикача й справність кіл ТС і ТН. Пам'ять вміщує 64 аварійні записи, 64 осцилограми та по 1024 звіти самоконтролю й змін стану. Вбудовано МСЗ і захисти за напругою та частотою згідно з мережевими кодексами.
Інтерфейси включають до шести портів Ethernet 10/100 Мбіт/с, один порт 1000 Мбіт/с, шість RS-485/RS-232 і до восьми оптичних портів 100Base-FX для швидкого обміну GOOSE з перетворювачами. Підтримуються протоколи IEC 60870-5-103/104, DNP3.0, Modbus у режимах master і slave та IEC 61850-8-1 GOOSE. Час синхронізується за IRIG-B, SNTP та IEEE 1588 v2.
Технічні характеристики
| Платформа | UAPC (NR), швидкодія рівня релейного захисту |
|---|---|
| Режими | паралельна робота з мережею та острівний режим, безшовний перехід, синхронізація при зворотному під'єднанні |
| Функції | керування перетоком у точці під'єднання, допоміжні послуги, згладжування ВДЕ, peak shaving, аварійне регулювання f/U, вимкнення навантаження, обмеження СЕС для ДГУ |
| Інтерфейси | до 6 Ethernet 10/100, 1 Ethernet 1000, 6 RS-485/RS-232, до 8 оптичних 100Base-FX (GOOSE) |
| Протоколи | IEC 60870-5-103/104, DNP3.0, Modbus (master/slave), IEC 61850-8-1 GOOSE |
| Реєстрація | 64 аварійні записи, 64 осцилограми, 1024 звіти самоконтролю та змін стану |
| Захисти | МСЗ, за напругою та частотою згідно з мережевими кодексами |
Запит ціни та строку поставки
NR PCS-9617MG — контролер мікромережі (Microgrid Controller), NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як PCS-9617MG переходить в острівний режим?
Контролер швидко виявляє зникнення напруги мережі, вимикає вимикач PCC і переводить накопичувачі та джерела в автономну роботу. Зворотне під'єднання виконується з автоматичною синхронізацією.
Які інтерфейси та протоколи має контролер?
До шести портів Ethernet 10/100, один 1000 Мбіт/с, шість RS-485/RS-232 і до восьми оптичних 100Base-FX. Протоколи IEC 60870-5-103/104, DNP3.0, Modbus та IEC 61850-8-1 GOOSE.
Для яких мікромереж підходить PCS-9617MG?
Для мікромереж із СЕС, ВЕУ, когенерацією, накопичувачами, дизель- або газопоршневими генераторами та керованим навантаженням. Модулі введення-виведення обирають під потужність мікромережі.
