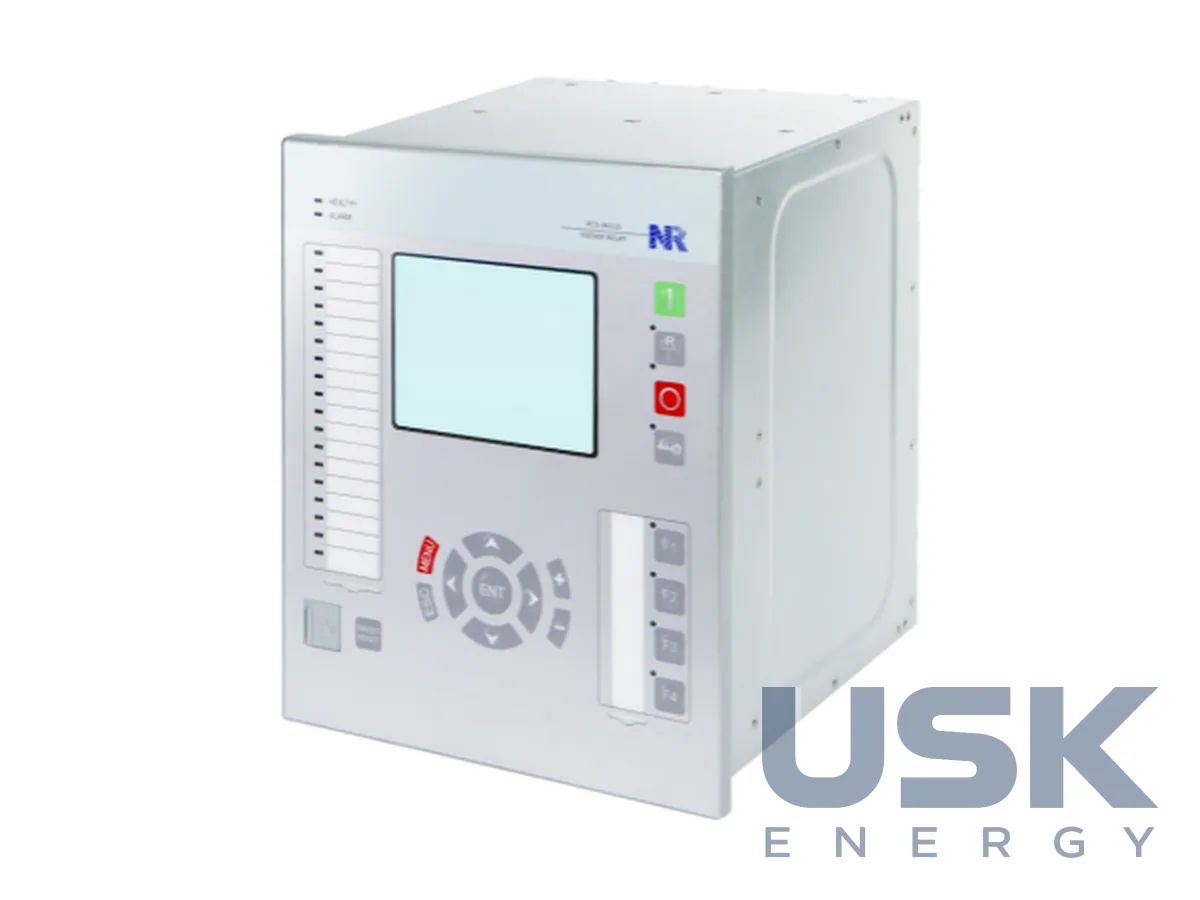

NR PCS-9611 / PCS-9613 / PCS-9656 — термінали захисту приєднань і дугового захисту розподільних мереж
Група терміналів NR PCS-9611, PCS-9613, PCS-9691 і PCS-9656 захищає приєднання розподільних мереж середньої напруги. Їх встановлюють у комірках КРП і на панелях підстанцій 6–35 кВ, на приєднаннях промислових підприємств та електростанцій. Термінали працюють у мережах із глухозаземленою, резистивно заземленою, компенсованою та ізольованою нейтраллю.
- Виконання

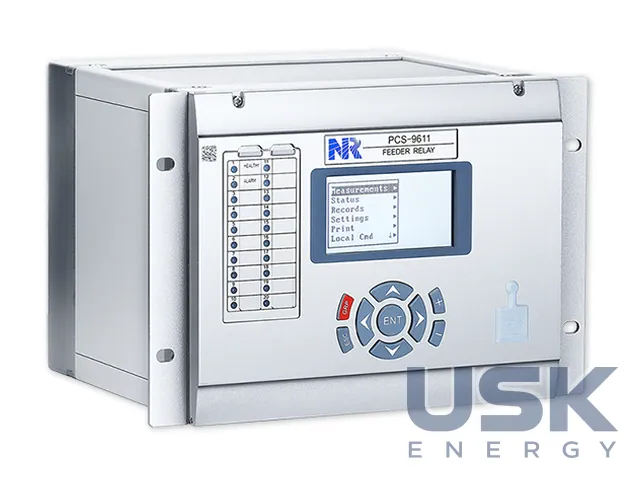

- PCS-9611/9611S — захист фідера; PCS-9613/9613S — диференційний захист фідера; PCS-9691 — захист і керування приєднанням; PCS-9656 — дуговий захист
- Об’єкти
- ПЛ, КЛ, трансформатори, конденсатори в мережах СН
- Режим нейтралі
- глухозаземлена, через резистор, через дугогасний реактор, ізольована
- Функції 9611
- МСЗ з витримками та спрямований, СЗНП, чутливий захист від замикань на землю, АПВ, ПРВВ, за напругою та частотою
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-9611 і PCS-9611S виконують захист, керування та контроль повітряних і кабельних ліній, трансформаторів і конденсаторів. PCS-9691 має ті самі функції захисту приєднання з акцентом на керування. Бібліотека функцій включає ступеневий МСЗ із незалежними та залежними характеристиками, спрямований МСЗ, струмовий захист нульової та зворотної послідовності, чутливий захист від замикань на землю, захист від обриву фази, за напругою та частотою, ПРВВ, АПВ і тепловий захист за моделлю IEC 60255-8. Програмована логіка, конфігуровані входи-виходи та вбудоване стеження за частотою підлаштовують термінал під схему комірки. Для зв’язку з SAS або RTU є до чотирьох портів Ethernet RJ45 або два оптичні порти 100Base-FX і два порти RS-485.
PCS-9613 і PCS-9613S додатково мають поздовжній диференційний струмовий захист фідера з АПВ. Його застосовують на коротких кабельних лініях і в мережах із двостороннім живленням, де селективності струмових захистів не вистачає. МСЗ фаз і нульової послідовності в PCS-9613 має шість ступенів, перші чотири можна зробити спрямованими та з гармонічним блокуванням. Обрив проводу виявляється за відношенням струмів зворотної та прямої послідовності. Реєстратор зберігає 1024 події SOE і 64 осцилограми у форматі COMTRADE.

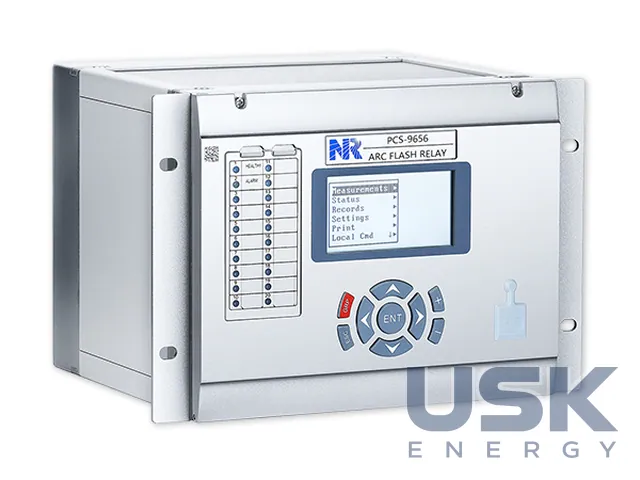

PCS-9656 виконує дуговий захист розподільних установок. Він отримує сигнали локальних датчиків дуги у відсіках комірок і струми вводів, розпізнає дугове КЗ за поєднанням спалаху світла та надструму й швидко вимикає пошкодження. Так менше страждає обладнання і знижується ризик для персоналу. В одному блоці є до 12 струмових входів для вводів. Коли датчиків потрібно більше, ніж обслуговує один пристрій, кілька блоків з’єднують послідовно через оптичні порти «точка-точка», яких на блок до трьох. PCS-9656 встановлюють на панелі захистів або безпосередньо в КРП, модульна конструкція спрощує заміну на місці.
Термінали S-серії конфігуруються в PCS-Studio і підтримують IEC 61850 редакцій 1 та 2 з інтерфейсами GOOSE і SV у режимі «точка-точка» та мережевому режимі з однією або двома мережами. Тому їх ставлять як на традиційних, так і на цифрових підстанціях. Також підтримуються IEC 60870-5-103 і Modbus, синхронізація за імпульсом, IRIG-B і SNTP, реєстрація подій та осцилограм COMTRADE. Передній порт RJ45 служить для перевірки й налаштування.
Технічні характеристики
| Виконання | PCS-9611/9611S — захист фідера; PCS-9613/9613S — диференційний захист фідера; PCS-9691 — захист і керування приєднанням; PCS-9656 — дуговий захист |
|---|---|
| Об’єкти | ПЛ, КЛ, трансформатори, конденсатори в мережах СН |
| Режим нейтралі | глухозаземлена, через резистор, через дугогасний реактор, ізольована |
| Функції 9611 | МСЗ з витримками та спрямований, СЗНП, чутливий захист від замикань на землю, АПВ, ПРВВ, за напругою та частотою |
| PCS-9613 | поздовжній диференційний струмовий захист фідера, МСЗ, АПВ |
| PCS-9656 | дуговий захист комірок КРП за світлом і струмом, до 12 струмових входів в одному блоці |
| Протоколи | IEC 61850-8-1 MMS/GOOSE, IEC 61850-9-2 SV, IEC 60870-5-103, Modbus |
Запит ціни та строку поставки
NR PCS-9611 / PCS-9613 / PCS-9656 — термінали захисту приєднань і дугового захисту розподільних мереж, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких режимів нейтралі підходять PCS-9611 і PCS-9613?
Для мереж із глухозаземленою, резистивно заземленою, компенсованою через дугогасний реактор та ізольованою нейтраллю. Термінали мають чутливий захист від замикань на землю.
Скільки струмових входів має дуговий захист PCS-9656?
В одному блоці до 12 струмових входів для вводів. Дугове КЗ розпізнається за поєднанням спалаху від датчиків дуги та надструму.
Чи працюють ці термінали на цифрових підстанціях?
Так, термінали S-серії підтримують IEC 61850 редакцій 1 та 2 з GOOSE і SV у режимі «точка-точка» або через одну чи дві мережі. Для традиційних об’єктів є IEC 60870-5-103 і Modbus.
