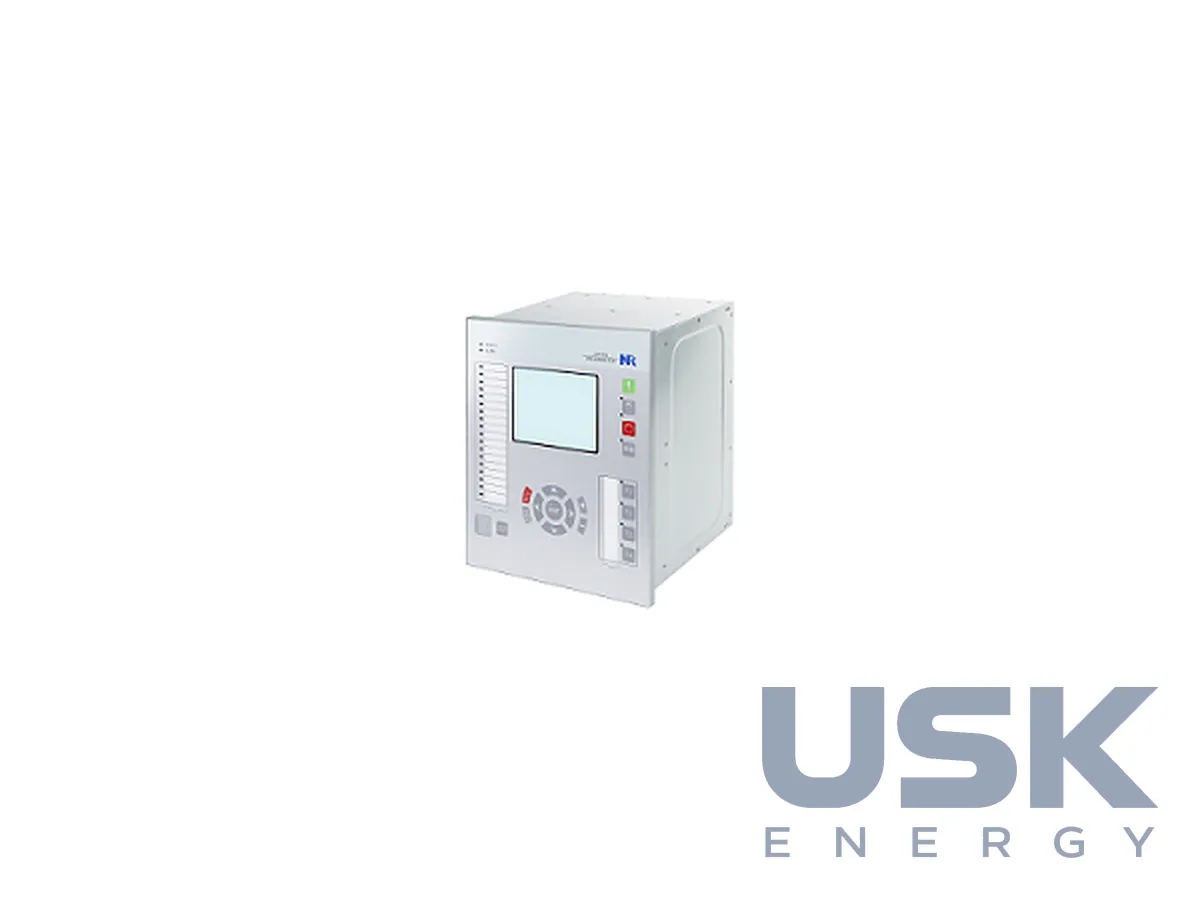

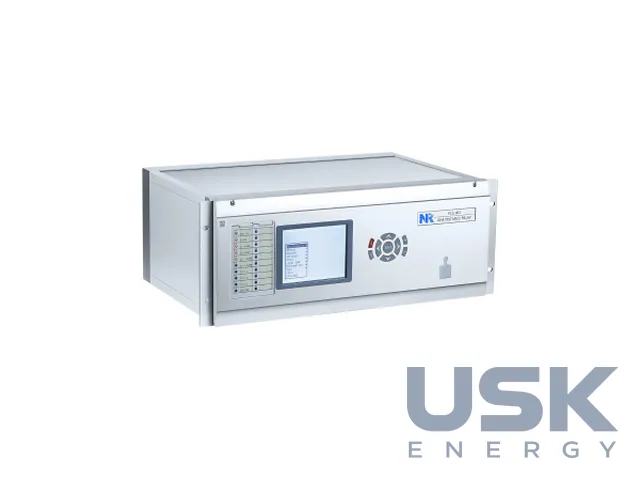

NR PCS-931 / PCS-931S — термінал диференційного захисту ліній
NR PCS-931 і PCS-931S належать до терміналів поздовжнього диференційного захисту ліній електропередачі з повним набором основних і резервних функцій. Їх ставлять на повітряні, кабельні та змішані лінії різних класів напруги, зокрема трикінцеві, дволанцюгові, з поздовжньою компенсацією і зі слабким живленням. Термінали застосовують на підстанціях мережевих компаній, електростанціях і в схемах видачі потужності ВЕС та СЕС.
- Призначення
- основний захист ПЛ, КЛ і змішаних ліній, зокрема трикінцевих
- Основний захист
- поздовжній диференційний струмовий захист фаз, DPFC-диференційний захист (87L)
- Особливості
- адаптивний поріг гальмування, динамічна компенсація ємнісного струму
- Резервний захист
- дистанційний захист із телеприскоренням, СЗНП, МСЗ, ПРВВ, захист від асинхронного ходу
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Основний захист (87L) пофазно порівнює струми на кінцях лінії. Напівкомплекти обмінюються миттєвими значеннями струмів по оптичному каналу, тому захист охоплює всю довжину лінії без витримки часу. NR застосовує тут власні запатентовані розробки — адаптивний поріг гальмування, динамічну компенсацію зарядного (ємнісного) струму лінії та диференційний захист за аварійними складовими промислової частоти (DPFC). Вони підвищують чутливість до замикань через перехідний опір і стійкість під час зовнішніх КЗ із насиченням трансформаторів струму. За документацією, якщо ТС правильно трансформують струм щонайменше 3 мс, диференційний захист не діє хибно при зовнішньому пошкодженні. У PCS-931S є також диференційний захист за струмом нейтралі.
Термінал має два канали зв’язку. Їх використовують для резервування або для захисту трикінцевої лінії. Підтримуються інтерфейси G.703 та IEEE C37.94 зі швидкістю 64 кбіт/с або 2 Мбіт/с, пряме виділене волокно й мультиплексні канали, одномодові та багатомодові лінії. Модель PCS-931S належить до нової платформи PCS-S, її конфігурують програмою PCS-Studio.
Резервні функції зібрано в тому самому корпусі. Швидкодійний дистанційний захист зі схемами телеприскорення в PCS-931S має шість зон від міжфазних замикань і шість від замикань на землю з типовим часом дії 12–15 мс. Його доповнюють спрямований захист нульової послідовності, ступеневі струмові захисти фаз, нульової та зворотної послідовності, захисти за напругою та частотою. Є ПРВВ для одного або двох вимикачів, захист мертвої зони, від неповнофазного режиму, обриву проводу та асинхронного ходу. Окрема логіка блокування під час хитань не дає хибних спрацювань при зовнішніх пошкодженнях у режимі хитань і швидко вимикає внутрішні КЗ.
Одно- й трифазне АПВ з контролем синхронізму працює в схемах з одним і двома вимикачами, термінал керує вимикачем, роз’єднувачами та заземлювачами. Вбудовано визначник місця пошкодження, реєстратор на 1024 зміни дискретних входів, до 32 осцилограм у форматі COMTRADE, контроль кіл ТС/ТН і каналів. Інтеграцію в АСК ТП виконують за IEC 61850-8-1 (MMS, GOOSE), IEC 61850-9-2 (SV), DNP3.0 та IEC 60870-5-103 через порти Ethernet і RS-485, у PCS-931S також з резервуванням PRP/HSR і засобами кібербезпеки. Час синхронізується за IRIG-B, SNTP, PPS та IEEE 1588, а передній порт RJ45 спрощує налагодження й перевірку.
Технічні характеристики
| Призначення | основний захист ПЛ, КЛ і змішаних ліній, зокрема трикінцевих |
|---|---|
| Основний захист | поздовжній диференційний струмовий захист фаз, DPFC-диференційний захист (87L) |
| Особливості | адаптивний поріг гальмування, динамічна компенсація ємнісного струму |
| Резервний захист | дистанційний захист із телеприскоренням, СЗНП, МСЗ, ПРВВ, захист від асинхронного ходу |
| Канали | 2 оптичні канали (резервування або трикінцева лінія), G.703 / IEEE C37.94 |
| АПВ | одно- й трифазне, один або два вимикачі, контроль синхронізму |
| Протоколи | IEC 61850-8-1, IEC 61850-9-2, DNP3.0, IEC 60870-5-103; PRP/HSR (931S) |
| Реєстрація | осцилограми COMTRADE, події, ВМП |
Запит ціни та строку поставки
NR PCS-931 / PCS-931S — термінал диференційного захисту ліній, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки каналів зв’язку має PCS-931 і для чого їх використовують?
Термінал має два оптичні канали за G.703 або IEEE C37.94. Другий канал резервує перший або підключає третій кінець трикінцевої лінії.
Які резервні захисти вбудовано в PCS-931?
Дистанційний захист із телеприскоренням, струмовий захист нульової послідовності, МСЗ, ПРВВ і захист від асинхронного ходу. Типовий час дії дистанційного захисту PCS-931S становить 12–15 мс.
Чи враховує захист ємнісний струм довгих і кабельних ліній?
Так, PCS-931 має динамічну компенсацію ємнісного струму лінії та адаптивний поріг гальмування. Це зберігає чутливість захисту на довгих повітряних і кабельних лініях.
