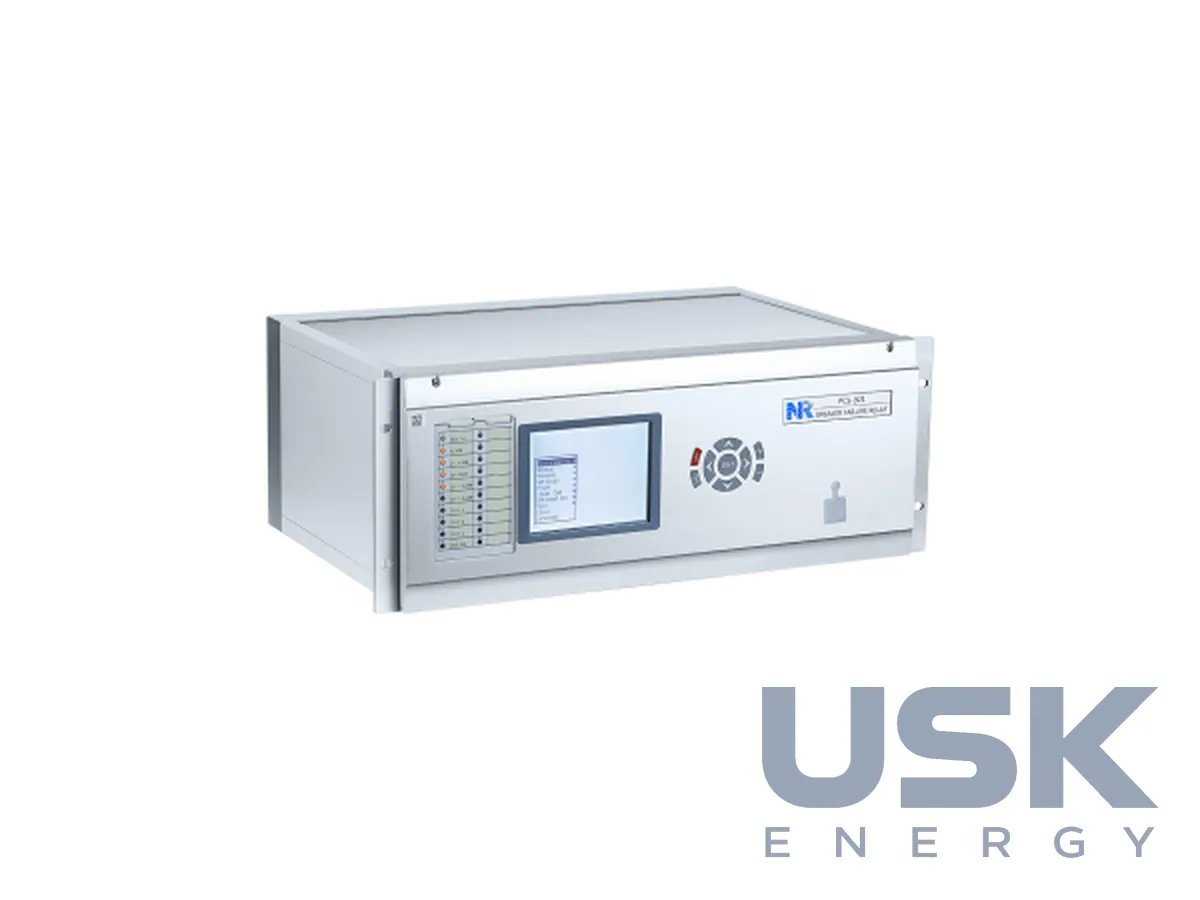

NR PCS-921 / PCS-924 / PCS-9830 — термінали захисту та керування вимикачем
Група NR PCS-921, PCS-924 і PCS-9830 захищає та обслуговує вимикач і прилеглі до нього ділянки ошинування на підстанціях 110–750 кВ. PCS-921 виконує ПРВВ і супутні захисти вимикача, PCS-924 захищає Т-зону в півторній схемі та багатокутнику, а PCS-9830 вмикає й вимикає кожну фазу в заданий момент кривої напруги. Пристрої застосовують також у розподільних установках електростанцій.
- PCS-921 / 921S
- ПРВВ (50BF), захист від неповнофазного режиму (62PD), мертвої зони (50DZ), МСЗ, СЗНП, за напругою та частотою, АПВ (79), контроль синхронізму (25)
- PCS-924 / 924S
- диференційний захист Т-зони (stub) у півторних схемах і багатокутниках, 3 групи ТС
- PCS-9830
- пристрій керованої комутації: ввімкнення/вимкнення в заданій фазі синусоїди
- Вимикачі
- з пофазним або трифазним приводом, усі класи напруги
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
PCS-921 і нове покоління PCS-921S розраховані на вимикачі з пофазним і трифазним приводом на всіх класах напруги. Вони виконують ПРВВ (50BF), захист від неповнофазного режиму (62PD), захист мертвої зони між трансформатором струму та вимикачем (50DZ), ступеневі струмові захисти фаз, зворотної послідовності та на землю, захисти за напругою та частотою. Однофазне й трифазне АПВ (79) працює з контролем синхронізму (25). Програмована логіка, конфігуровані входи-виходи та триколірні світлодіоди підлаштовують термінал під конкретну схему, а стеження за частотою знижує похибку вимірювання при її відхиленнях.
PCS-924 і PCS-924S захищають так звану Т-зону, тобто ділянку між двома вимикачами та відхідною лінією або трансформатором у півторній схемі та схемі багатокутника. Термінал має три групи струмових входів для під’єднання до трьох комплектів ТС і автоматично перемикається між три- та двокінцевим диференційним захистом залежно від положення лінійного роз’єднувача. Коли роз’єднувач вимкнено, вводиться двоступеневий захист кінця приєднання (50FLE). Він ліквідує пошкодження між ТС і роз’єднувачем, а вимикачі комірки лишаються в роботі. Струмовий захист за сумою струмів двох ТС служить для опробування приєднання та як резервний.
PCS-9830 належить до пристроїв керованої (синхронізованої) комутації. Він подає команди на ввімкнення та вимкнення кожної фази вимикача в заданий момент відносно кривої напруги. Так зменшуються кидки струму й перенапруги під час комутації конденсаторних батарей, реакторів, трансформаторів і ліній, а ресурс вимикача зростає. Пристрій коригує момент команди за зворотним зв’язком по струму й напрузі, за напругою кіл керування, температурою навколо привода та часом простою, а також автоматично калібрує дрейф нуля струму. Він зберігає по 1024 записи операцій, самоконтролю та змін дискретних сигналів, а корпус повністю закритий і стійкий до вібрації.
Термінали підтримують IEC 61850-8-1 (MMS, GOOSE) і IEC 61850-9-2 (SV), IEC 60870-5-103, DNP3.0 і Modbus, синхронізацію IRIG-B, SNTP, PPS та IEEE 1588. S-моделі мають резервування PRP/HSR, розширену реєстрацію з осцилограмами COMTRADE і 1024 подіями та контроль ресурсу вимикача. Передній порт RJ45 служить для перевірки й налаштування під час налагодження та обслуговування.
Технічні характеристики
| PCS-921 / 921S | ПРВВ (50BF), захист від неповнофазного режиму (62PD), мертвої зони (50DZ), МСЗ, СЗНП, за напругою та частотою, АПВ (79), контроль синхронізму (25) |
|---|---|
| PCS-924 / 924S | диференційний захист Т-зони (stub) у півторних схемах і багатокутниках, 3 групи ТС |
| PCS-9830 | пристрій керованої комутації: ввімкнення/вимкнення в заданій фазі синусоїди |
| Вимикачі | з пофазним або трифазним приводом, усі класи напруги |
| Протоколи | IEC 61850-8-1, IEC 61850-9-2, IEC 60870-5-103, DNP3.0, Modbus; PRP/HSR (S-серія) |
| Реєстрація | 64 осцилограми COMTRADE, 1024 подій (S-серія) |
Запит ціни та строку поставки
NR PCS-921 / PCS-924 / PCS-9830 — термінали захисту та керування вимикачем, NR Electric. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких вимикачів призначений PCS-921?
Для вимикачів із пофазним або трифазним приводом на всіх класах напруги. Термінал виконує ПРВВ (50BF), захист від неповнофазного режиму (62PD), мертвої зони (50DZ) та АПВ з контролем синхронізму.
Що захищає PCS-924 у півторній схемі?
Т-зону між двома вимикачами та відхідною лінією або трансформатором. Термінал має 3 групи струмових входів і перемикається між три- та двокінцевим диференційним захистом за положенням лінійного роз’єднувача.
Навіщо потрібна керована комутація PCS-9830?
Пристрій вмикає та вимикає кожну фазу вимикача в заданий момент кривої напруги. Це зменшує кидки струму й перенапруги під час комутації конденсаторних батарей, реакторів, трансформаторів і ліній.
