Mikronika SO-52v11-eMW, SO-52v11-PMU, SO-52v21-PC — модуль вимикача 110–400 кВ, PMU і регулятор дугогасного реактора
Спеціалізовані пристрої Mikronika на платформах SO-52v11 і SO-52v21 для підстанцій передавальної мережі та компенсованих розподільних мереж. SO-52v11-eMW керує вимикачем на підстанціях 110, 220 і 400 кВ, SO-52v11-PMU вимірює синхронізовані вектори, SO-52v21-PC регулює дугогасний реактор у мережах СН.
- SO-52v11-eMW
- керування вимикачем на підстанціях 110, 220 і 400 кВ: АПВ, трифазний контроль синхронізму, контроль кіл ТН (VTS) і ТС (CTS), програмована логіка, реєстрація подій; корпус IP50
- Модулі eMW
- MPA-408-21, MPL-608, MWS-208 (220 В DC), MSS-328 (5 А/220 В DC), MSS-618, MZA-410
- Випробування
- інформація про випробування PSE
- SO-52v11-PMU
- вимірювання синхронізованих векторів напруг і струмів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Модуль вимикача SO-52v11-eMW керує вимикачем автоматикою повторного ввімкнення (АПВ) або вручну. Під час ввімкнення може працювати модуль синхронізму, який за поточними умовами напруги, фази й частоти вмикає вимикач у найсприятливіший момент. Функції: АПВ, трифазний контроль синхронізму, контроль кіл трансформаторів напруги (VTS) і струму (CTS), програмована логіка (LGC), реєстрація подій, технічна діагностика та зв'язок із користувачем. Стандартизовані протоколи дають повноцінну роботу з вищими системами різних виробників. Інформацію про випробування SO-52v11-eMW, проведені національним оператором PSE, опубліковано на сайті виробника.

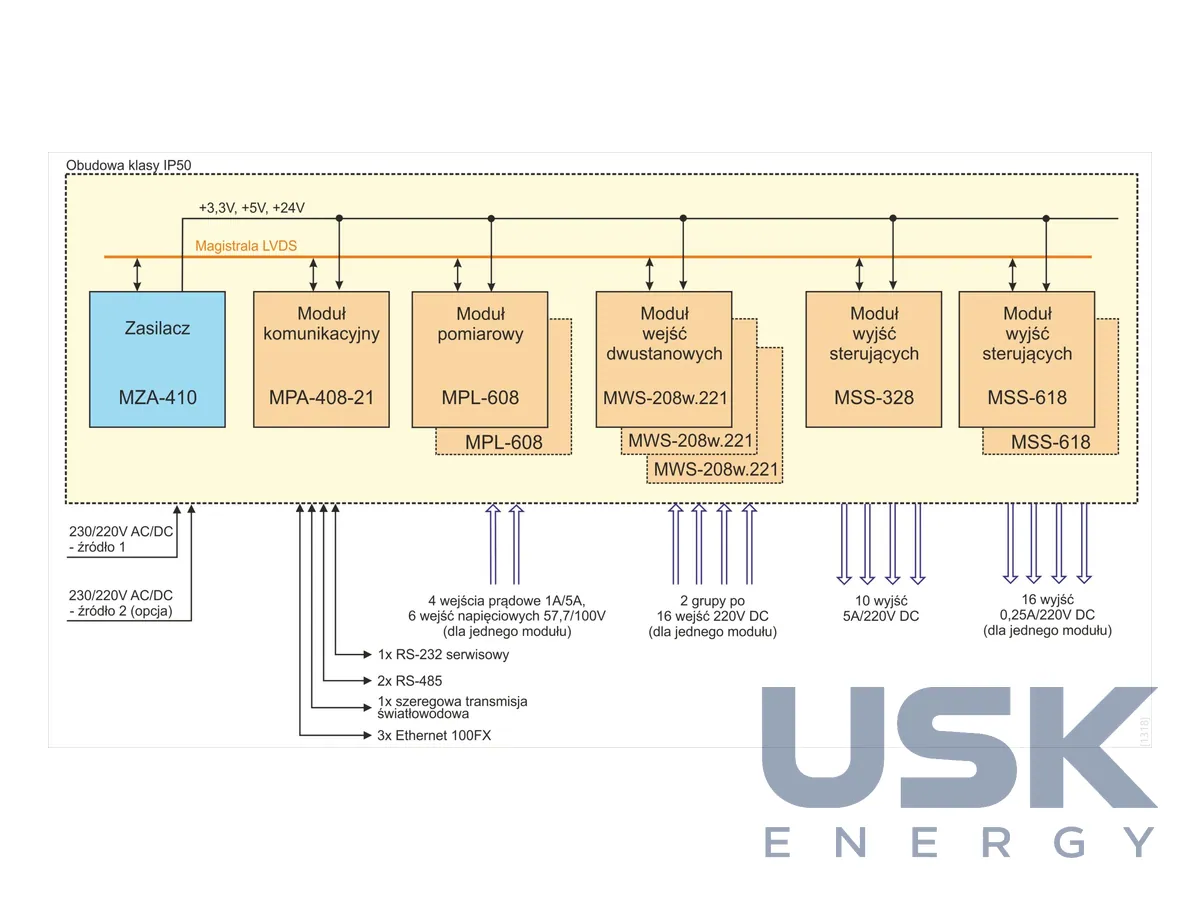

Конструкція модульна, у касетному корпусі зі ступенем захисту IP50, кількість модулів дискретних входів і виходів залежить від типу приєднання. Типова конфігурація включає комунікаційний модуль MPA-408-21 для вимірювань, розрахунків і мережевого або послідовного зв'язку, вимірювальний модуль MPL-608, модулі дискретних входів 220 В DC MWS-208, модулі виходів MSS-328 (силові виходи до 5 А при 220 В DC) і MSS-618 для непрямого керування первинним обладнанням, сигналізації та польових, міжпольових і станційних блокувань, а також блок живлення MZA-410.
SO-52v11-PMU працює як вимірювач фазорів у комірках РП усіх класів напруги для систем WAMS і моніторингу перехідних режимів. Він визначає фазори 4 струмів і 6 напруг за номінальної частоти 50 Гц, частоту та ROCOF відповідно до IEEE C37.118.1-2011 для класів M і P. Дані передаються концентратору PDC за IEEE C37.118.2-2011 зі швидкістю 10, 25 або 50 кадрів за секунду. PMU має від 3 до 5 портів Ethernet 100Base-TX чи 100Base-FX і 2 порти RS-232/485, час синхронізується за PTP з точністю 1 мкс.
SO-52v21-PC регулює дугогасний реактор (котушку Петерсена) в мережах СН і компенсує ємнісний струм мережі. Тоді при однофазному замиканні на землю залишковий струм малий, дуга гасне швидко, а нестійке замикання усувається без перерви живлення. Регулювання ведеться за заданим залишковим струмом або ступенем розладу компенсації алгоритмом CIF. У двоядерному процесорі DSP збирає й обробляє дані, а ARM веде протоколи та логіку. Контролер має 16 дискретних входів, 8 дискретних виходів, 1 вхід напруги та 3 входи струму, реєстратор у форматі COMTRADE, зв'язок за DNP3.0 і PN-EN 61850, охолодження природне без вентиляторів. Типові об'єкти — комірки вимикачів ВРП 110–400 кВ, системи WAMS і підстанції 110/СН із компенсованою нейтраллю.
Технічні характеристики
| SO-52v11-eMW | керування вимикачем на підстанціях 110, 220 і 400 кВ: АПВ, трифазний контроль синхронізму, контроль кіл ТН (VTS) і ТС (CTS), програмована логіка, реєстрація подій; корпус IP50 |
|---|---|
| Модулі eMW | MPA-408-21, MPL-608, MWS-208 (220 В DC), MSS-328 (5 А/220 В DC), MSS-618, MZA-410 |
| Випробування | інформація про випробування PSE |
| SO-52v11-PMU | вимірювання синхронізованих векторів напруг і струмів |
| SO-52v21-PC | контролер із регулятором дугогасного реактора |
Запит ціни та строку поставки
Mikronika SO-52v11-eMW, SO-52v11-PMU, SO-52v21-PC — модуль вимикача 110–400 кВ, PMU і регулятор дугогасного реактора, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яких підстанціях застосовують SO-52v11-eMW?
На підстанціях передавальної мережі 110, 220 і 400 кВ для керування вимикачем з АПВ і контролем синхронізму.
Яким стандартам відповідає SO-52v11-PMU?
Фазори визначаються за IEEE C37.118.1-2011 для класів M і P, обмін із PDC іде за IEEE C37.118.2-2011.
Для чого потрібен SO-52v21-PC?
Для автоматичного налаштування дугогасного реактора в мережах СН, щоб компенсувати ємнісний струм замикання на землю. Регулювання виконується алгоритмом CIF.
