Mikronika MBW, PCM30U-OCH — апаратура взаємних блокувань і телезахисту
Апаратура Mikronika для передавання сигналів блокувань і команд релейного захисту між підстанціями. Модуль MBW-xxx реалізує станційні й міжстанційні блокування на відстань до 80 км по оптоволокну, телезахист представлено пристроями TP10 і PCM30U-OCH. Застосовується на лініях 110–400 кВ і в розподілених системах блокувань електростанцій.
- MBW-xxx
- міжпідстанційні блокування роз'єднувачів і заземлювачів на відстані до 80 км по оптоволокну
- Входи MBW
- 4 гальванічно розв'язані входи 220 В або 24 В DC або 4 релейні входи 220 В DC
- Середовище
- одномодове або багатомодове оптоволокно
- Телезахист
- TP10 (виробництва TTC Marconi) і PCM30U-OCH з допуском PSE
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

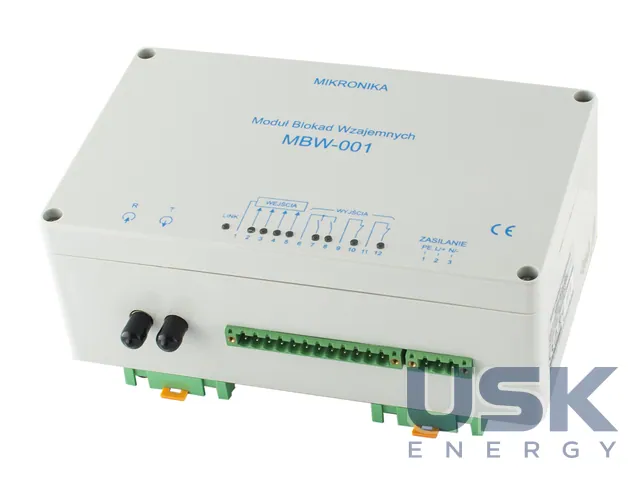

MBW-xxx працює в парі з таким самим пристроєм на віддаленому об'єкті й може блокувати операції роз'єднувачів залежно від положення заземлювачів на підстанціях, віддалених одна від одної до 80 км. Пристрій складається з блока 4 гальванічно розв'язаних дискретних входів на 220 В або 24 В DC (або 4 релейних входів на 220 В DC) і оптоволоконного комунікаційного блока. Входи, виходи та канал зв'язку пов'язані програмованою схемою FPGA під наглядом процесора, світлодіоди показують стан входів, виходів і передавання. Модуль можна використати й для передавання станів сигнальних входів будь-яких пристроїв одномодовим або багатомодовим каналом безпосередньо в систему контролю або в парний пристрій, що відтворює їх на релейних виходах.

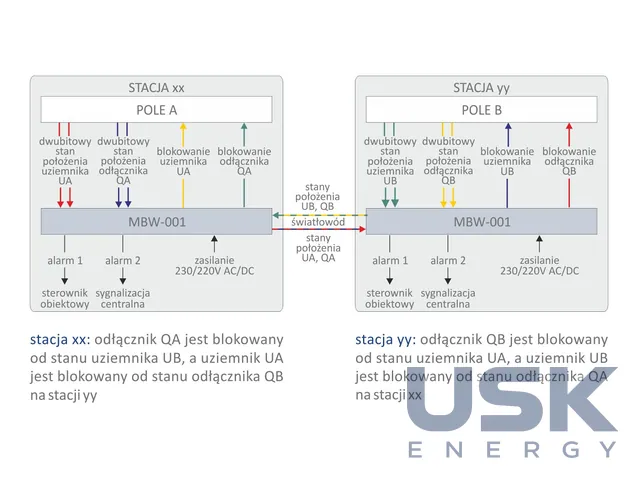

У буклеті MBW-00x наведено виконання з 2 релейними виходами керування, нормально відкритими, і 2 аварійними виходами, нормально закритими в MBW-001 і нормально відкритими в MBW-002. Навантаження контактів до 0,4 А при 220 В DC і до 8 А при 230 В AC. Дальність передавання від 40 м до 80 км залежно від типу волокна, підтримуються POF 1 мм, багатомодове 62,5/125 мкм і одномодове 9/125 мкм. У режимі блокувань 4 входи конфігуруються як 2 двобітові, а стан пристрою A відтворюється на виходах віддаленого пристрою B. Помилка чи обрив зв'язку або вимкнення одного з пристроїв розмикає виходи керування в обох комплектах і замикає аварійні виходи. Модуль розміром 200×120×90 мм кріпиться на DIN-рейку 35 мм або на щит, живлення 230/220 В AC/DC.

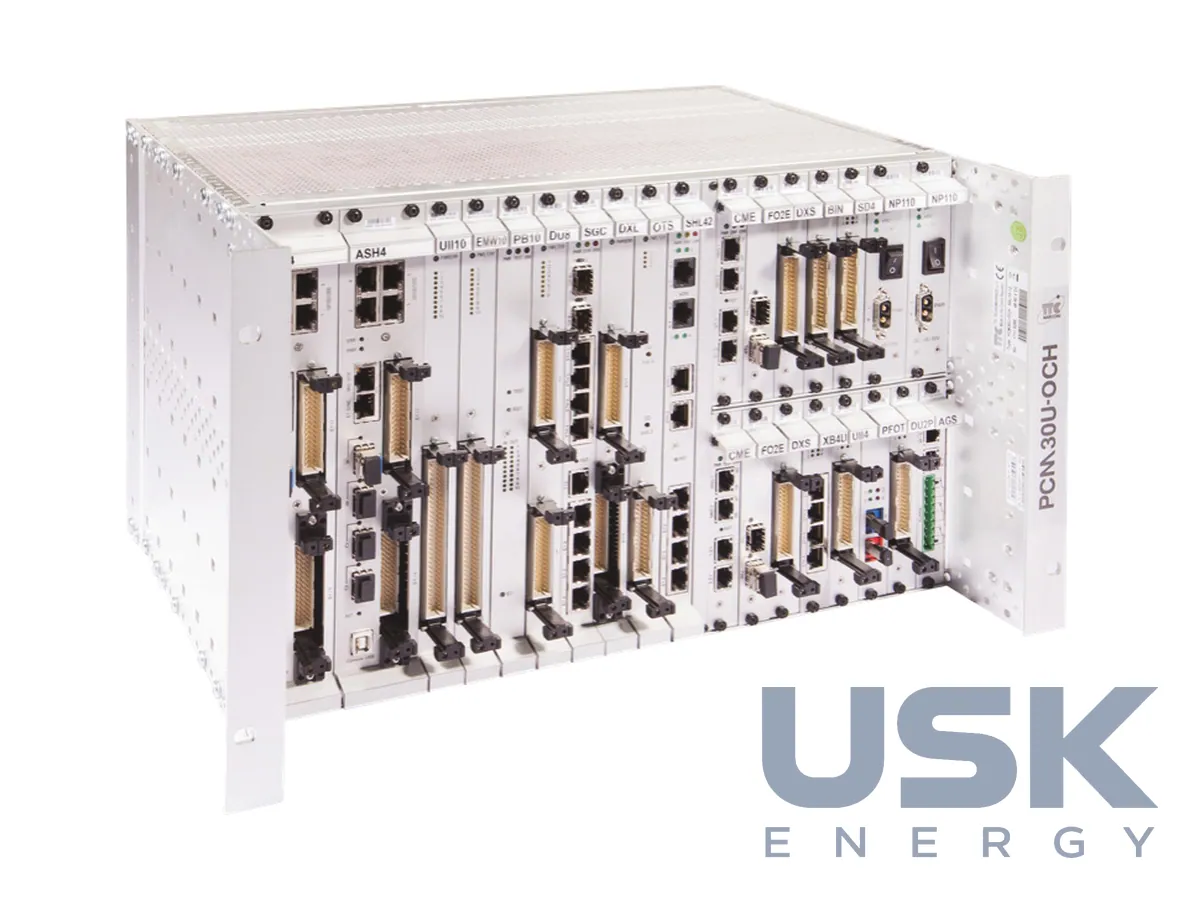

Система телекерування SO-52v11-eMT контролює й керує географічно розподіленими процесами блокувань і збирає стани на віддалених підстанціях, для стійкості зв'язку застосовуються резервовані канали та протокол PRP. Телезахист Mikronika постачає двох типів, обидва мають допуск PSE S.A. до роботи в національній енергосистемі Польщі. Пристрій TP10 виробляє компанія TTC Marconi. Два комплекти на протилежних кінцях лінії передають від 4 до 10 двонапрямлених команд у режимах за PN-EN 60834-1 із затримкою не більше 2 мс (у мережах IP до 5 мс) через 10 оптично розв'язаних входів і виходів. Зв'язок іде по оптиці (модулі SFP), каналу E1 (2 Мбіт/с), Ethernet або RS-232, можлива схема резервування 1+1. Другий тип телезахисту позначено PCM30U-OCH.
Модуль MBW відповідає вимогам PN-EN 61000-4-11 і PN-EN 61000-6-4, ізоляцію перевіряють напругою 2,5 кВ RMS AC протягом 1 хв та імпульсом 5 кВ 1,2/50. Типові задачі апаратури охоплюють міжпідстанційні блокування на лініях 110–400 кВ, передавання команд телевимкнення та прискорення захистів.
Технічні характеристики
| MBW-xxx | міжпідстанційні блокування роз'єднувачів і заземлювачів на відстані до 80 км по оптоволокну |
|---|---|
| Входи MBW | 4 гальванічно розв'язані входи 220 В або 24 В DC або 4 релейні входи 220 В DC |
| Середовище | одномодове або багатомодове оптоволокно |
| Телезахист | TP10 (виробництва TTC Marconi) і PCM30U-OCH з допуском PSE |
| TP10 | 4–10 двонапрямлених команд, затримка ≤2 мс (IP до 5 мс), PN-EN 60834-1, SFP/E1/Ethernet/RS-232, схема 1+1 |
| SO-52v11-eMT | система телекерування розподіленими блокуваннями, резервування PRP |
Запит ціни та строку поставки
Mikronika MBW, PCM30U-OCH — апаратура взаємних блокувань і телезахисту, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8517 62 00 00 |
|---|---|
| HS, 6 знаків | 8517 62 |
| CN (ЄС) | 8517 62 00 |
| HTSUS (США) | 8517 62 00 90 |
| Митний тариф КНР | 8517 62 99 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку відстань MBW передає блокування?
До 80 км по оптоволокну, мінімальна дальність від 40 м залежно від типу волокна й каналу.
Які входи має модуль MBW-xxx?
4 гальванічно розв'язані дискретні входи на 220 В або 24 В DC або 4 релейні входи на 220 В DC.
Скільки команд передає телезахист TP10?
Від 4 до 10 двонапрямлених команд за PN-EN 60834-1 із затримкою не більше 2 мс, у мережах IP до 5 мс.
