Mikronika PPC — регулятор потужності фотоелектричних електростанцій у точці під'єднання
Mikronika PPC (Power Plant Controller) працює центральним регулятором фотоелектричної електростанції й керує концентраторами інверторів та інверторами модуля парку енергії PPM. Він розраховує й розсилає уставки так, щоб параметри активної та реактивної потужності в точці під'єднання POI відповідали мережевим кодексам. Регулятор ставлять на СЕС і гібридні об'єкти ВДЕ, під'єднані до мереж СН і ВН.
- Призначення
- регулювання та керування концентраторами інверторів та інверторами СЕС (PPM) за уставками в точці під'єднання POI
- Вимоги
- мережеві кодекси та документи оператора
- Платформи
- SO-52v11 (PJC-865-C2, MZA-410), SO-52v21 (mCU-03-10, касета 16N), SO-52v12 (pCU-02-48), MSG-701
- Логіка
- модуль програмованих логічних функцій
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

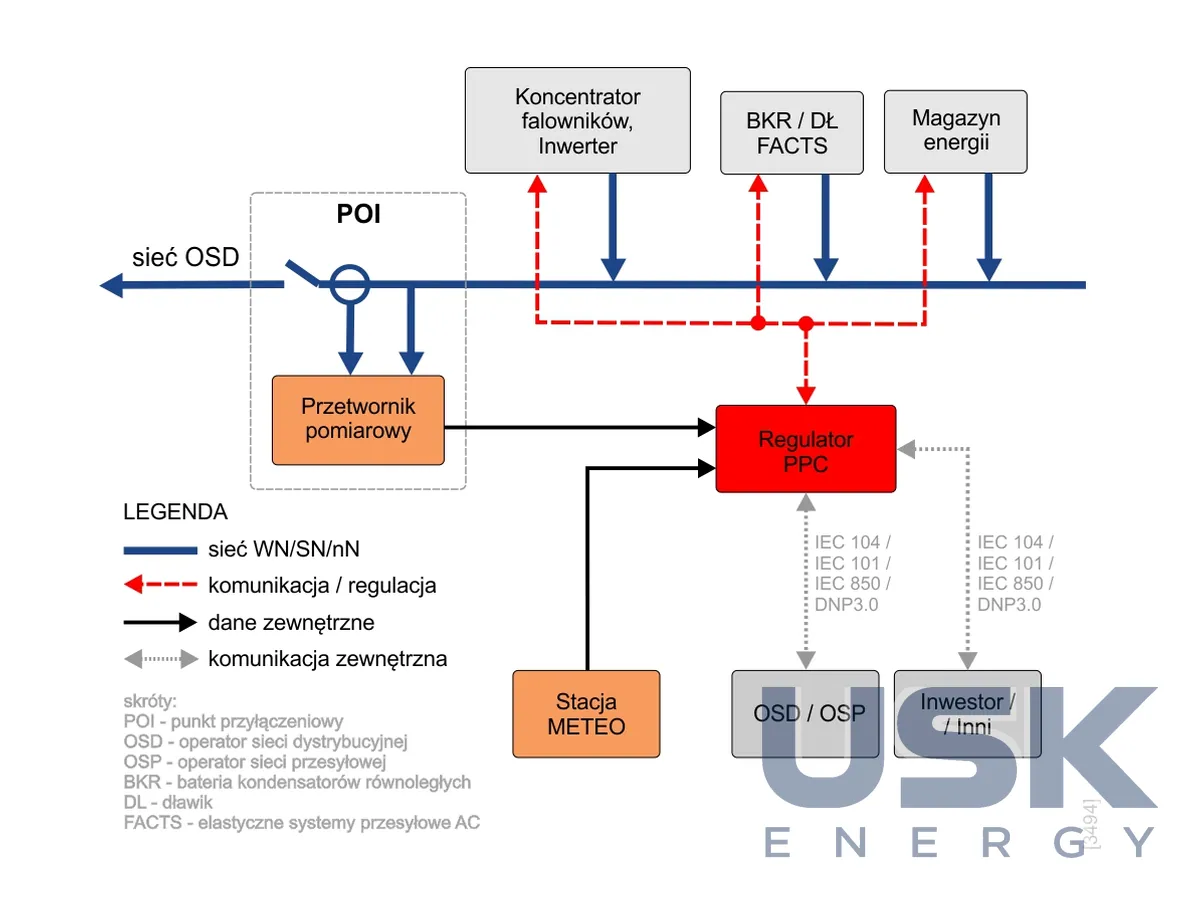

Головне завдання регулятора полягає в координації пристроїв PPM і контролі параметрів потужності в POI. PPC отримує уставки, обчислює завдання для кожного виконавчого пристрою й розсилає їх концентраторам інверторів, інверторам та іншому обладнанню станції. Один регулятор веде одночасно велику кількість концентраторів інверторів та інверторів у складі PPM. Регулювання підпорядковане вимогам мережевого кодексу NC RfG та інших документів, що визначають роботу об'єкта. Серед функцій дистанційне припинення генерації активної потужності, дистанційне зменшення генерації з роботою в режимі обмеження, вартовий потужності та регулювання за статичною характеристикою Q(U).

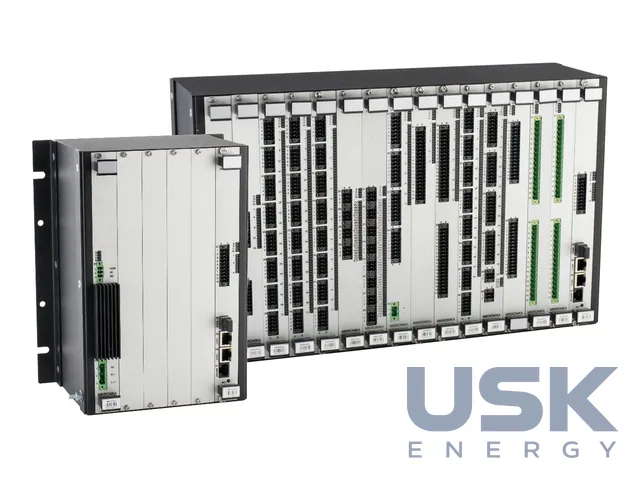

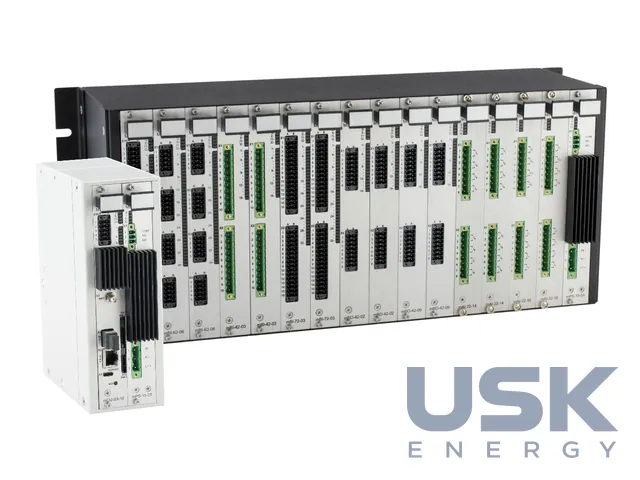

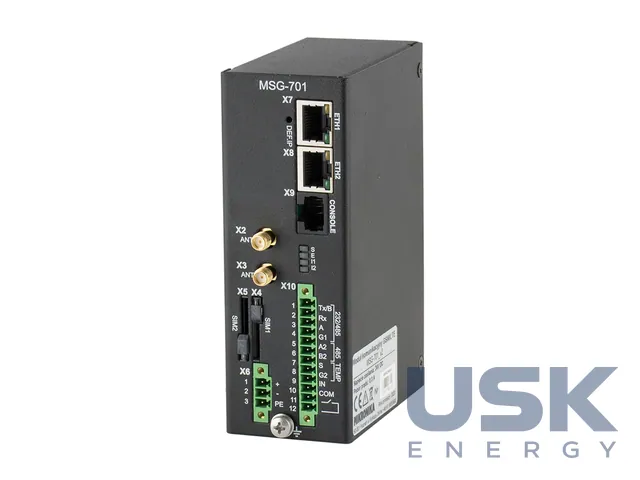

Регулятор виконують на кількох апаратних платформах. На контролері SO-52v11 використовують центральний процесор PJC-865-C2 або PJC-865-42/-A2, касету MP01 і блок живлення MZA-410, касета 6U буває типів MP01 або MP03. Платформа SO-52v21 побудована на процесорі mCU-03-10 з касетою 16N на 16 модулів і живленням 230 В, SO-52v12 на процесорі pCU-02-48 з касетою 16N. Ще один варіант зібрано на інтегрованому контролері MSG-701. Контролер доповнюють модулями введення-виведення для під'єднання зовнішніх пристроїв.
Обмін даними з інверторами різних виробників і вищими системами йде стандартизованими протоколами IEC 60870-5-104/101/103, IEC 61850, DNP3.0 і MODBUS RTU/TCP. Фізичні інтерфейси включають Ethernet 100 TX/FX на SO-52v11 і 100/1000 TX/FX на SO-52v21 у багатомодовому чи одномодовому виконанні, а також RS-232 і RS-485. Захист зв'язку, збережених даних і конфігурації побудовано на IPSec VPN, TLS, OCSP, SCEP, SYSLOG, RADIUS і рольовому доступі RBAC.

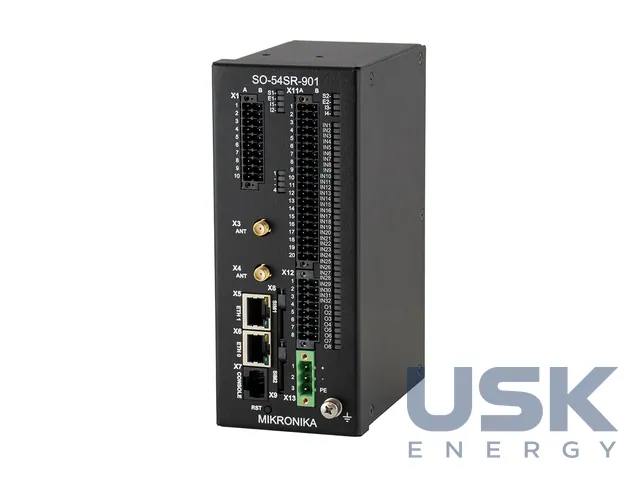

Модуль логічних функцій реалізує додаткові вимоги замовника засобами програмованої логіки, тобто будь-які логічні функції та виконавчі алгоритми. Пристрій розраховано на важкі умови з високим запиленням, вологістю та електромагнітними завадами. Контролери SO-52v11 і SO-52v21 у виконанні PPC виготовлено відповідно до директив 2014/30/UE та 2014/35/UE. Для виконань SO-52v11/v12/v21-PPC і SO-54SR-901-PPC виробник опублікував буклети та додаток до сертифіката відповідності регулятора.
Технічні характеристики
| Призначення | регулювання та керування концентраторами інверторів та інверторами СЕС (PPM) за уставками в точці під'єднання POI |
|---|---|
| Вимоги | мережеві кодекси та документи оператора |
| Платформи | SO-52v11 (PJC-865-C2, MZA-410), SO-52v21 (mCU-03-10, касета 16N), SO-52v12 (pCU-02-48), MSG-701 |
| Логіка | модуль програмованих логічних функцій |
| Безпека | захист зв'язку, даних і конфігурації |
| Умови | пил, вологість, ЕМ-завади |
Запит ціни та строку поставки
Mikronika PPC — регулятор потужності фотоелектричних електростанцій у точці під'єднання, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функції регулювання активної та реактивної потужності виконує PPC?
Регулятор виконує дистанційне припинення та зменшення генерації активної потужності, функцію вартового потужності й регулювання за характеристикою Q(U). Уставки розраховуються для точки під'єднання POI відповідно до NC RfG.
Які протоколи зв'язку підтримує регулятор?
PPC працює за IEC 60870-5-104/101/103, IEC 61850, DNP3.0 і MODBUS RTU/TCP. Так він обмінюється даними з інверторами різних виробників і вищими системами.
На яких апаратних платформах постачається Mikronika PPC?
Регулятор реалізують на контролерах SO-52v11, SO-52v21 і SO-52v12 або на інтегрованому контролері MSG-701. Є також виконання SO-54SR-901-PPC.
