Mikronika SO-52v11, SO-52v12, SO-52v21 — модульні контролери телемеханіки (RTU) і приєднань
SO-52v11, SO-52v12 і SO-52v21 належать до трьох поколінь модульних контролерів Mikronika для телемеханіки та автоматизації підстанцій і промислових об'єктів. Їх застосовують як RTU, контролери приєднання та об'єктові контролери, що працюють із SCADA за різними протоколами. Типові об'єкти — підстанції 110/СН, розподільні пункти, ТП, електростанції, хімічні підприємства й водоканали.
- Призначення
- вимірювання та керування в комірках РП усіх класів напруги, розподілена телемеханіка, станційні блокування
- SO-52v11
- касета 19″/6U, внутрішня шина, модулі PJC, PTS, MPA, MPL, MSS, MWS, MWA, MZA
- SO-52v12
- модульна платформа для передавальних і розподільних підстанцій, конфігурування pConfig
- SO-52v21
- двоядерний процесор (ARM + DSP), виконання RTU, контролер приєднання, перетворювач, реєстратор, концентратор, конвертер протоколів, ПЛК, захист
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

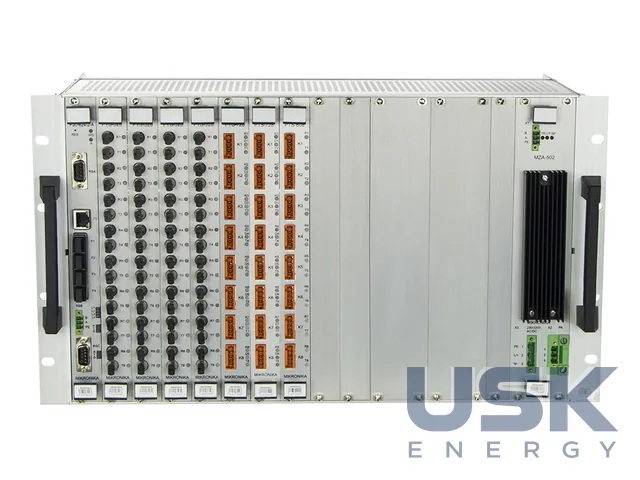

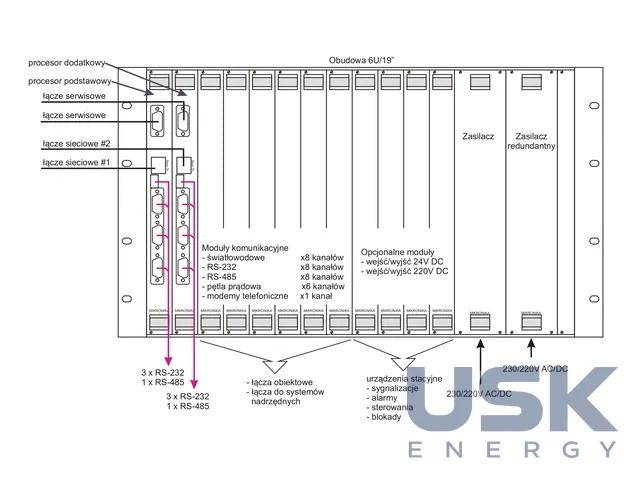

SO-52v11 виконує вимірювання та керування в комірках РП усіх класів напруги, а також в автоматиці котелень, насосних станцій і очисних споруд. Він реалізує розподілену або змішану телемеханіку й польові вимірювання в складі станційної автоматики, входить до інтегрованої системи станційних блокувань, виконує синхрочек і функції польового реєстратора аварій. Контролер збирається з модулів у касеті 19″/6U, з'єднаних і живлених внутрішньою шиною. Сюди входять центральний процесор PJC-86x, модулі зв'язку PTS (багатомодова й одномодова оптика, RS-232, RS-485), вимірювально-комунікаційні MPA, аналогових вимірювань MPL, дискретних виходів MSS, аналогових виходів MWA, дискретних входів MWS на 220/110/48/24 В і блоки живлення MZA.
Контролери виконують місцеві автоматики та послідовності керування, лічать імпульси від лічильників електроенергії, газу й води, підтримують віддалену або місцеву параметризацію входів і виходів і місцеве керування з графічного термінала. Час синхронізується безперервно з точністю краще за 1 мс, події пишуться в буфери енергонезалежної пам'яті. Контролери з'єднують у зірку, ланцюжок або шину з резервуванням.

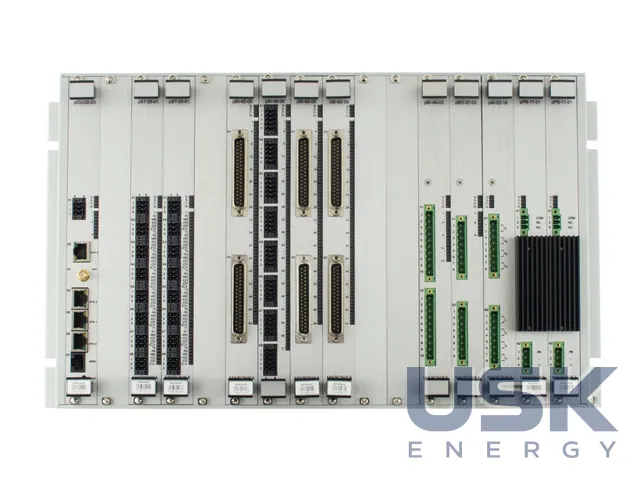

SO-52v12 призначено для передавальних і розподільних підстанцій та промислових систем керування. Функції синхронізації, АПВ, блокувань, реєстрації й захистів, а також параметри модулів конфігурують програмою pConfig, а розширення роблять додаванням модулів у резервні місця касети. Невеликі габарити при великій кількості сигналів зручні під час модернізацій і там, де мало монтажного місця. Дискретних входів буває 16, 32, 64 або 72 на 24, 48, 60 або 220/230 В, аналогові входи приймають 4÷20 мА, ±20 мА, 0÷1 А, 0÷5 А AC і 57,7/100 В AC.
SO-52v21 побудовано на єдиній апаратній базі з двоядерним процесором, де ядро ARM обслуговує операційну систему, а DSP працює із системою реального часу керування й автоматики. На цій базі будують RTU, контролери приєднання, вимірювальні перетворювачі, реєстратори даних, комунікаційні концентратори, конвертери протоколів, ПЛК, захисти та спеціалізовані пристрої. Алгоритми створюють за PN-EN 61131, реалізовано механізми кібербезпеки. Зв'язок іде через Ethernet TP100 чи FX100, RS-232, RS-485, оптику, вбудований модем 2G, 3G або 4G та радіо, протоколи PN-EN 60870-5-101/104, DNP3.0 і PN-EN 61850. Комплектний RTU SO-52v21 для пунктів СН постачають у металевому корпусі RXA 350×430×250 мм із блоком живлення MZB-220, акумуляторами, GSM-антеною та термодатчиком, і він добре підходить для розумних мереж.
Технічні характеристики
| Призначення | вимірювання та керування в комірках РП усіх класів напруги, розподілена телемеханіка, станційні блокування |
|---|---|
| SO-52v11 | касета 19″/6U, внутрішня шина, модулі PJC, PTS, MPA, MPL, MSS, MWS, MWA, MZA |
| SO-52v12 | модульна платформа для передавальних і розподільних підстанцій, конфігурування pConfig |
| SO-52v21 | двоядерний процесор (ARM + DSP), виконання RTU, контролер приєднання, перетворювач, реєстратор, концентратор, конвертер протоколів, ПЛК, захист |
| Функції | синхрочек, реєстратор аварій, автоматики, послідовності керування, лічба імпульсів, синхронізація часу < 1 мс |
| Зв'язок | Ethernet 100Base-TX/FX, RS-232/485, оптика, GPRS/UMTS/LTE, радіо |
| Логіка | PN-EN 61131 |
| RTU SO-52v21 у шафі | корпус RXA 350×430×250 мм, ДБЖ MZB-220, акумулятори, GSM-антена |
Запит ціни та строку поставки
Mikronika SO-52v11, SO-52v12, SO-52v21 — модульні контролери телемеханіки (RTU) і приєднань, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються SO-52v11, SO-52v12 і SO-52v21?
Це три покоління платформи. SO-52v11 збирається в касеті 19″/6U, SO-52v12 конфігурується програмою pConfig, SO-52v21 має двоядерний процесор ARM і DSP.
На які напруги випускаються модулі дискретних входів MWS?
Модулі MWS випускаються на 220, 110, 48 і 24 В.
Чи є готовий RTU у корпусі для пунктів СН?
Так, RTU SO-52v21 постачається в металевому корпусі RXA 350×430×250 мм із блоком живлення MZB-220, акумуляторами й GSM-антеною.
