Mikronika SO-52v11-eMTZR, SO-54SR-141/4xx/5xx — цифрові захисти СН з функціями контролера комірки
Цифрові захисти Mikronika для розподільних мереж середньої напруги, поєднані з функціями контролера комірки й телемеханіки. SO-52v11-eMTZR обслуговує комірку КРУ, а SO-54SR-141 керує вимикачем внутрішнього встановлення в мережі СН. Застосовуються в комірках КРУ та пунктах секціонування 6–30 кВ.
- SO-52v11-eMTZR
- захист + контролер комірки: вимірювання, захисти, керування, телемеханіка, автоматики (АПВ), багатоканальний реєстратор аварій
- Модулі eMTZR
- MPA (4 швидкі виходи на котушки вимикача), MWS (до 32 входів 220/110/24 В DC), MSS-2xx (12 виходів), MZA, термінал KWG із сенсорним екраном
- SO-54SR-141

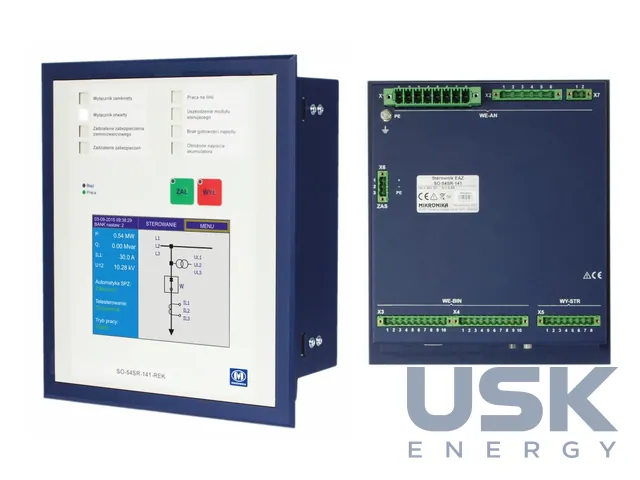

- польовий контролер із захистами для вимикача внутрішнього встановлення; сенсорний РК, 8 світлодіодів, кнопки УВІМК/ВИМК; GPRS/UMTS MSG-61x; АКБ 24 В
- Канали зв'язку
- GPRS/UMTS-APN, TETRA, CDMA2000, DMR, виділені лінії
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SO-52v11-eMTZR об'єднує вимірювання, захист, керування, телемеханіку, автоматику та багатоканальний реєстратор аварій і виконує комплексне обслуговування вимикача. Він виявляє струми КЗ, ліквідує пошкодження, керуючи вимикачем, і повторно вмикає лінію автоматикою АПВ. Час реакції на КЗ становить 14÷18 мс. Контролер напряму керує апаратами типової комірки, тобто вимикачем і трьома роз'єднувачами, а рівняння блокувань задають у модулі логіки. Серед захисних функцій є струмовий захист від замикань на землю, спрямований і адмітансний. Чотири банки уставок спрощують експлуатацію промислових РП, журнал подій допомагає встановити причини вимкнень, а дані реєстратора йдуть на аналіз аварійних подій у мережі.

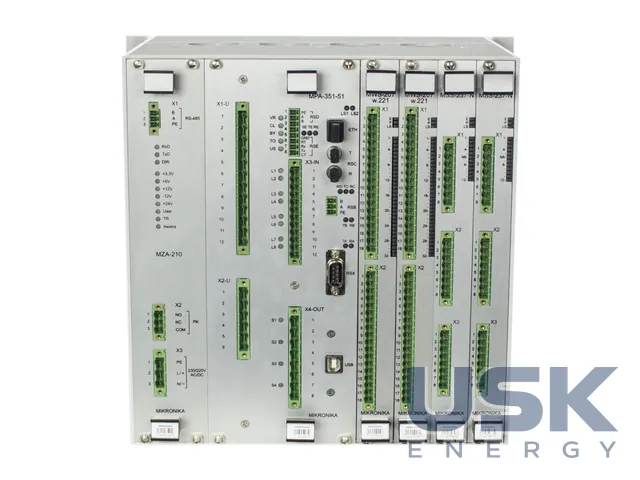

Конструкція модульна. Вимірювально-комунікаційний модуль MPA вимірює струми й напруги, тримає зв'язок із зовнішніми пристроями та має 4 швидкі потужні релейні виходи для прямого керування котушками вимикача. Модуль MWS реєструє події та лічить імпульси (до 32 входів на 220, 110 або 24 В DC), модуль MSS-2xx має 12 повністю розв'язаних релейних виходів на оперативну напругу до 220 В DC. До комплекту входять також блок живлення MZA і термінал KWG з великим графічним дисплеєм, сенсорною панеллю, перемикачем місцевого й дистанційного керування та світлодіодною сигналізацією. Зв'язок іде оптичним Ethernet FX100, по RS-485 або послідовних оптичних каналах, зокрема за PN-EN 61850.
Польовий контролер SO-54SR-141 із функціями захисту ставлять на вимикач внутрішнього встановлення. Він усуває порушення в мережі СН від однофазних і багатофазних замикань, керує вимикачем дистанційно зі SCADA або місцево кнопками й сенсорним РК-екраном, виконує телемеханіку, концентрацію сигналів і програмні блокування проти конфліктних команд. Уставки захистів змінюють із панелі або спеціальною програмою. Контролер монтують у шафі керування вимикачем разом із модулем GPRS/UMTS-APN MSG-61x, акумуляторною батареєю 24 В DC із зарядним пристроєм, підігрівом із терморегулятором, кнопками, перемикачами режимів (АПВ, робота під напругою) і клемами.

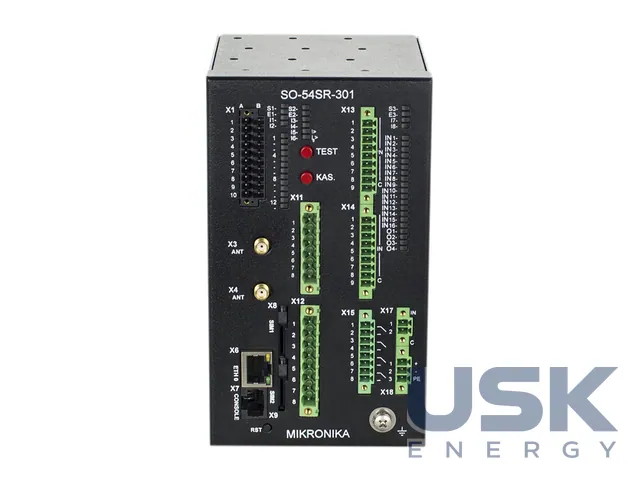

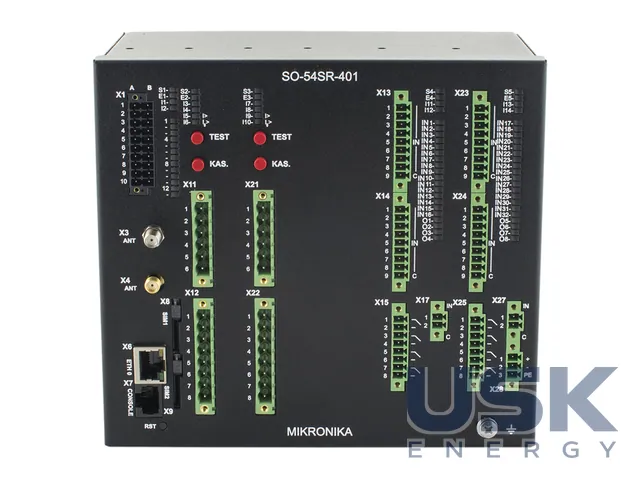

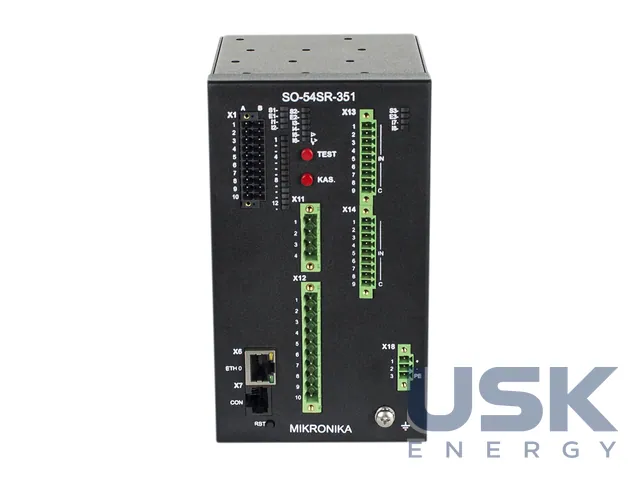

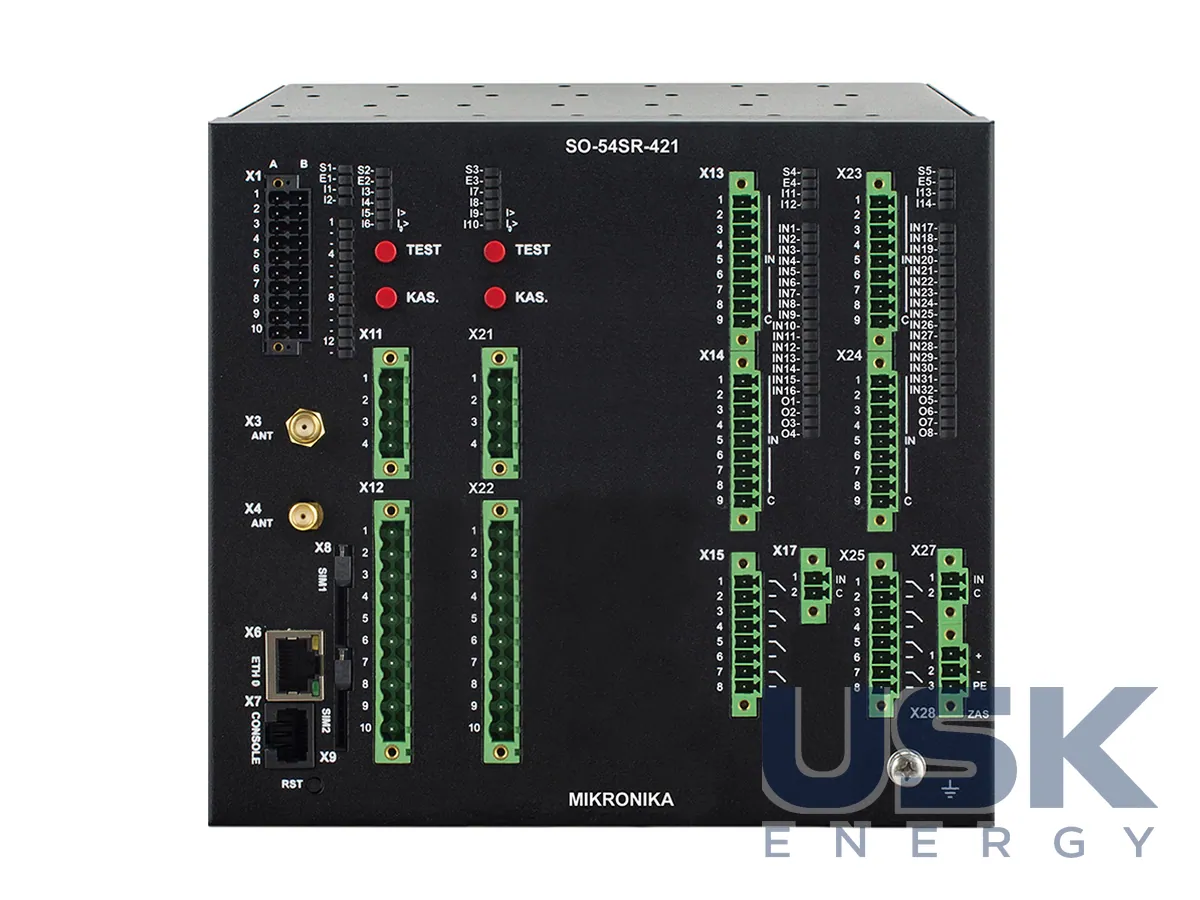

Зі SCADA контролер зв'язується радіоканалами GPRS/UMTS-APN, TETRA, CDMA2000, DMR або виділеними лініями. Серія SO-54SR охоплює також виконання -301, -321, -351, -401, -421, -424, -501, -521 і -524 для роз'єднувачів і вимикачів ПЛ та пунктів СН, їх описано в окремих позиціях. Наприклад, SO-54SR-321-WL працює в мережах з компенсованою, заземленою через резистор або ізольованою нейтраллю і має механізми кібербезпеки за PN-EN 62351.
Технічні характеристики
| SO-52v11-eMTZR | захист + контролер комірки: вимірювання, захисти, керування, телемеханіка, автоматики (АПВ), багатоканальний реєстратор аварій |
|---|---|
| Модулі eMTZR | MPA (4 швидкі виходи на котушки вимикача), MWS (до 32 входів 220/110/24 В DC), MSS-2xx (12 виходів), MZA, термінал KWG із сенсорним екраном |
| SO-54SR-141 | польовий контролер із захистами для вимикача внутрішнього встановлення; сенсорний РК, 8 світлодіодів, кнопки УВІМК/ВИМК; GPRS/UMTS MSG-61x; АКБ 24 В |
| Канали зв'язку | GPRS/UMTS-APN, TETRA, CDMA2000, DMR, виділені лінії |
| Серія SO-54SR | -301/321/351/401/421/424/501/521/524 |
Запит ціни та строку поставки
Mikronika SO-52v11-eMTZR, SO-54SR-141/4xx/5xx — цифрові захисти СН з функціями контролера комірки, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які функції об'єднує SO-52v11-eMTZR?
Вимірювання, захисти, керування, телемеханіку, автоматику АПВ і багатоканальний реєстратор аварій. Модуль MPA має 4 швидкі виходи на котушки вимикача.
Для якої напруги призначені ці захисти?
Для розподільних мереж СН, зокрема комірок КРУ та пунктів секціонування 6–30 кВ.
Якими каналами SO-54SR-141 зв'язується зі SCADA?
Радіоканалами GPRS/UMTS-APN, TETRA, CDMA2000, DMR або виділеними лініями. У шафі встановлюються модуль MSG-61x і батарея 24 В DC.
