Mikronika SO-52v11-eMSZR — контролер автоматики АВР (SZR/SPP/PPZ) для РП СН і НН
SO-52v11-eMSZR — спеціалізована версія контролера SO-52v11 Mikronika для автоматики введення резерву в розподільних пристроях СН і НН. Він виконує АВР (SZR), автоматичне зворотне перемикання (SPP) і планове перемикання живлення (PPZ) у РП, що живляться від двох джерел. Застосовується на власних потребах електростанцій і промислових підстанціях з РП 6–20 кВ та 0,4 кВ.
- Функції
- АВР (SZR), автоматичне зворотне перемикання (SPP), планове перемикання живлення (PPZ); онлайн-контроль синхронізму для безперервного перемикання
- Схеми
- дво-, три-, чотири- та п'ятивимикачеві; явний і неявний резерв
- Модулі (приклад)
- MPA-351-61 (12 входів U, 8 виходів 0,25 А/220 В DC), MWS-207 (32 входи), MSS-237/237-N (12 виходів 0,3 А), MSS-326 (10 виходів 5 А), MZA-502, термінал KWG-301-41
- Реєстратор
- багатоканальний, з архівуванням вимірювань і сигналів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Контролер змінює режими роботи автоматики АВР або керує окремими вимикачевими комірками, і тоді працює як об'єктовий контролер. Він реалізує явний і неявний резерв у двовимикачевій (явний резерв), три-, чотири- та п'ятивимикачевій (неявний резерв) схемах. Безперервний онлайн-контроль параметрів синхронізму дає змогу перемикати розподільний пристрій без перерви живлення, а сама автоматика АВР захищає споживачів від втрати живлення.
Автомат вимірює напруги (у версії v3 ще й струм) і розраховує різницеву напругу, різницю частот і фаз напруг обох джерел. Він прогнозує тенденцію зміни напруги на шинах, підбирає тип перемикання під швидкість її зміни, а за відсутності умов переходить до інших допустимих перемикань. Для SZR передбачено 14 циклів перемикань, для PPZ/SPP 10 циклів залежно від умов і уставок. Базових версій три. Версія v1 спрощена, із зовнішнім сигналом готовності поля, v2 розширена, з власним сигналом готовності, v3 діє прискорено при виявленні КЗ і стрибкоподібному зниженні напруги.

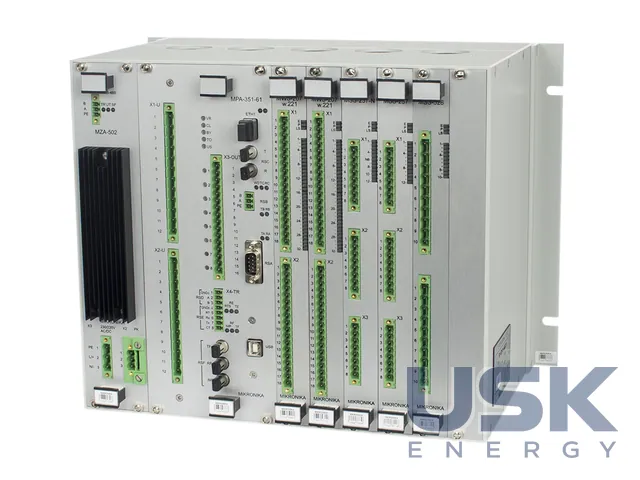

Типовий склад: вимірювально-контрольний модуль MPA-351-61 з 12 входами напруги та 8 виходами керування 0,25 А/220 В DC, модуль дискретних входів MWS-207 на 32 входи, модулі виходів MSS-237 і MSS-237-N (12 виходів 0,3 А/220 В DC, у виконанні -N вихід № 6 інвертовано) та MSS-326 (10 виходів 5 А/220 В DC), блок живлення MZA-502 і термінал оператора зі світлодіодною сигналізацією в місцевому або віддаленому виконанні, наприклад KWG-301-41. Кількість пакетів у касеті залежить від числа сигналів і груп оперативної напруги. Багатоканальний реєстратор аварій архівує вимірювання, дискретні сигнали, команди керування та внутрішні логічні сигнали. До SCADA контролер під'єднують через USB, RS-232 і Ethernet з оптикою або RS-485 і RS-232 по дроту.

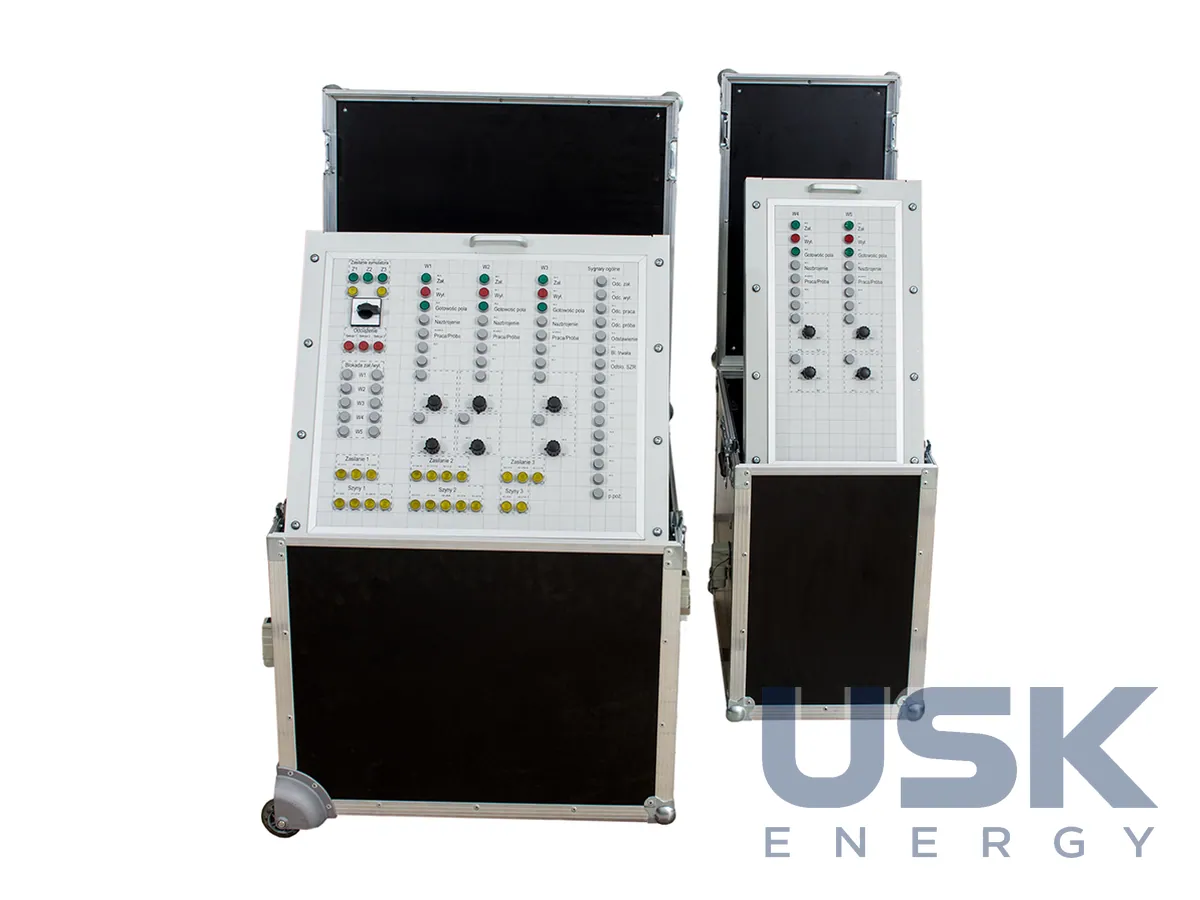

Для перевірки автоматики Mikronika пропонує тестер SZR/PPZ 2-5W. Він контролює шафи АВР/PPZ та окремі автомати в комірках РП НН і СН, а також підходить для функціональних випробувань перед введенням в експлуатацію. Тестер складається з двох окремо розташованих частин. Основна SZR/PPZ 2-5W містить трансформатори, блоки живлення, захисти, реле та пульт із перемикачами й перевіряє схеми на два і три вимикачі. Додаткова SZR/PPZ 2-5W_E під'єднується до неї для схем на чотири і п'ять вимикачів. Тестер працює автономно або від зовнішнього джерела напруг, адаптується до 24, 48, 110 або 220 В DC і може імітувати фазовий зсув напруг та невдале керування вимикачем.
Технічні характеристики
| Функції | АВР (SZR), автоматичне зворотне перемикання (SPP), планове перемикання живлення (PPZ); онлайн-контроль синхронізму для безперервного перемикання |
|---|---|
| Схеми | дво-, три-, чотири- та п'ятивимикачеві; явний і неявний резерв |
| Модулі (приклад) | MPA-351-61 (12 входів U, 8 виходів 0,25 А/220 В DC), MWS-207 (32 входи), MSS-237/237-N (12 виходів 0,3 А), MSS-326 (10 виходів 5 А), MZA-502, термінал KWG-301-41 |
| Реєстратор | багатоканальний, з архівуванням вимірювань і сигналів |
| Тестер | SZR/PPZ 2-5W для перевірки шаф АВР |
Запит ціни та строку поставки
Mikronika SO-52v11-eMSZR — контролер автоматики АВР (SZR/SPP/PPZ) для РП СН і НН, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які схеми резервування підтримує SO-52v11-eMSZR?
Двовимикачеву з явним резервом, а також три-, чотири- та п'ятивимикачеву з неявним резервом.
Для яких розподільних пристроїв призначено контролер?
Для РП СН і НН із двома вводами, зокрема 6–20 кВ і 0,4 кВ на власних потребах електростанцій і промислових підстанціях.
Які виходи керування є в типовому складі?
MSS-237 має 12 виходів 0,3 А/220 В DC, MSS-326 має 10 виходів 5 А/220 В DC. Вимірювальний модуль MPA-351-61 додає 8 виходів 0,25 А.
