Mikronika SO-52v11-eMR, SO-52v11-R, SMT-10x — реєстратори аварійних процесів і моніторинг високовольтних вводів
Реєстратори аварійних процесів Mikronika SO-52v11-eMR і SO-52v11-R записують аналогові й дискретні сигнали в комірках розподільних пристроїв НН, СН і ВН для аналізу збурень і аварій. Система SMT-10x стежить за станом високовольтних прохідних ізоляторів трансформаторів і реакторів. Обладнання ставлять на підстанціях 110–400 кВ, електростанціях і промислових ГПП.
- SO-52v11-eMR
- реєстрація аварій у РУ НН, СН і ВН; мережа реєстраторів; запис у COMTRADE на SD-картку
- Модулі eMR
- PJC-834-24, MPL-416 (4 входи U 100 В + 4 входи I), MWS-501-H (входи з гістерезисом), MZA-210; заміна модулів під напругою
- Протоколи
- DNP 3.0, Modbus, IEC 61850, TFTP, FTP, HTTP, Telnet
- SMT-102/103
- моніторинг прохідних ізоляторів: частота дискретизації 2 500 000 виб/с, швидкість зміни напруги до 2000 кВ/мкс
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

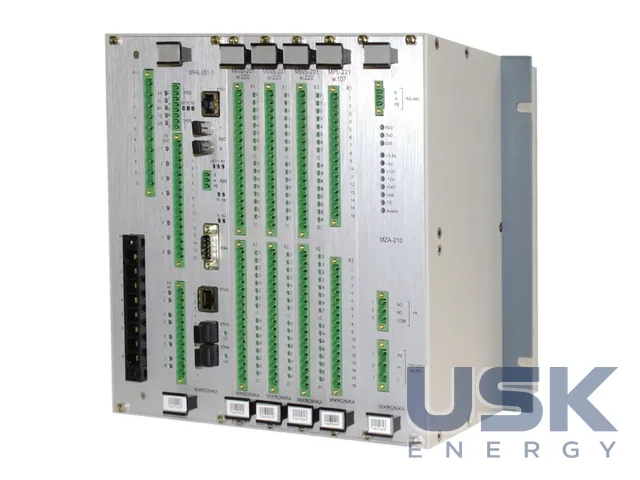

Реєстрація потрібна для виявлення збурень, високий рівень яких веде до аварійних режимів, а ліквідація аварії в енергосистемі коштує дорого й має непередбачувані наслідки. SO-52v11-eMR записує сигнали в одному або двох синхронних каналах за конфігурованими критеріями запуску, один канал містить 4 входи напруги та 4 струмові. Окремі реєстратори об'єднуються в мережу й утворюють апаратний рівень розподіленої станційної системи реєстрації та аналізу аварій, з них можна складати віртуальні реєстратори. Випускаються виконання SO-52v11-eMR-1T/2T і SO-52v11-R.

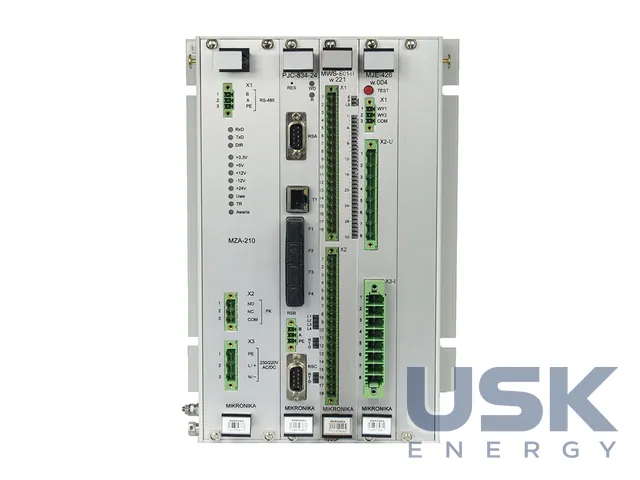

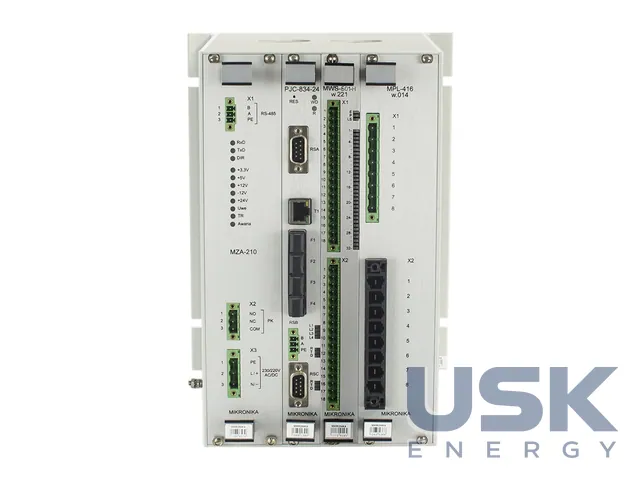

Стандартна комплектація включає центральний процесор PJC-834-24, вимірювальний модуль MPL-416 з 4 входами напруги номіналом 100 В і 4 струмовими входами, модуль дискретних входів із гістерезисом MWS-501-H та блок живлення MZA-210. Модулі з'єднуються двома внутрішніми шинами й замінюються під напругою. Дискретні входи розпізнають стани для напруг сигналізації 24/48/110/220 В DC з роздільністю краще 1 мс, кожен модуль має 16 або 32 входи. Опційно реєстратор виявляє швидкі перехідні процеси 1/50 мкс.
Записи зберігаються в енергонезалежному буфері ємністю від 2 до 32 ГБ та на SD-картці у файлах COMTRADE, а далі передаються каналами Ethernet, RS-485 або GPRS/LTE на сервер даних. Реєстратор має до 4 незалежних оптичних або мідних портів Ethernet. Спеціалізоване ПЗ, наприклад SYNDIS RV, визначає причини аварій і місце пошкодження. Центральний процесор підтримує DNP 3.0, Modbus, IEC 61850, IEC 60870-5-104, TFTP, FTP, HTTP, Telnet та інші протоколи за погодженням із виробником, тому записи читають і системи аналізу інших виробників. Час синхронізується з похибкою 10 мс від сервера NTP або 1 мкс від сигналу GPS.

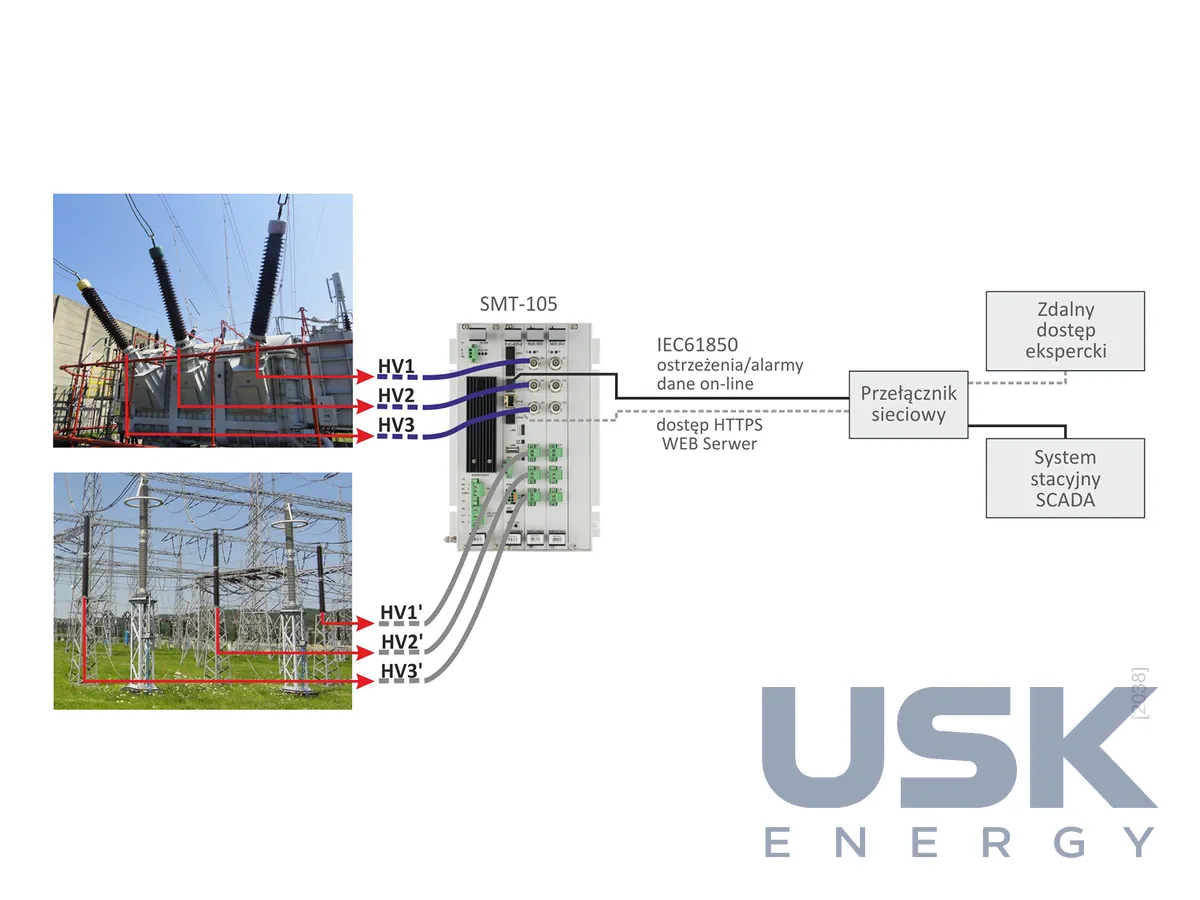

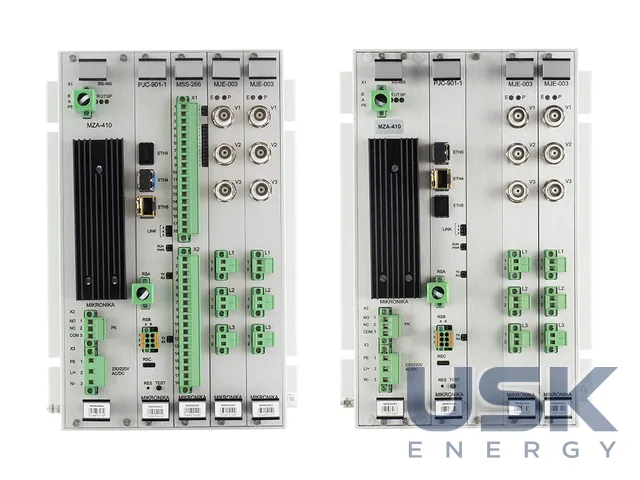

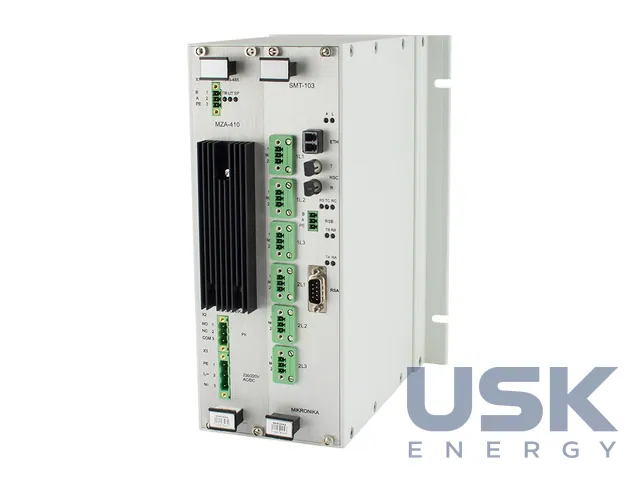

Система SMT, тобто SMT-101, SMT-102/103 і SMT-105, контролює високовольтні прохідні ізолятори мережевих і блокових трансформаторів та компенсаційних реакторів, одночасно на боці НН і ВН. Вона визначає ємність C1 і тангенс кута діелектричних втрат tgδ з урахуванням асиметрії лінійних напруг, відстежує різкі зміни й довгостроковий тренд, рахує перенапруги. SMT-102/103 записує сигнали з частотою 2 500 000 вибірок за секунду, а запис осцилограми запускається за швидкості зміни напруги до 2000 кВ/мкс. На основі бази знань формуються тривоги з поясненнями й підказками для експлуатаційного та диспетчерського персоналу.
Типові об'єкти: підстанції 110–400 кВ, електростанції, промислові ГПП, діагностика вводів трансформаторів.
Технічні характеристики
| SO-52v11-eMR | реєстрація аварій у РУ НН, СН і ВН; мережа реєстраторів; запис у COMTRADE на SD-картку |
|---|---|
| Модулі eMR | PJC-834-24, MPL-416 (4 входи U 100 В + 4 входи I), MWS-501-H (входи з гістерезисом), MZA-210; заміна модулів під напругою |
| Протоколи | DNP 3.0, Modbus, IEC 61850, TFTP, FTP, HTTP, Telnet |
| SMT-102/103 | моніторинг прохідних ізоляторів: частота дискретизації 2 500 000 виб/с, швидкість зміни напруги до 2000 кВ/мкс |
| Також | SO-52v11-eMR-1T/2T, SMT-101, SMT-105 |
Запит ціни та строку поставки
Mikronika SO-52v11-eMR, SO-52v11-R, SMT-10x — реєстратори аварійних процесів і моніторинг високовольтних вводів, Mikronika. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9030 39 00 00 |
|---|---|
| HS, 6 знаків | 9030 39 |
| CN (ЄС) | 9030 39 00 |
| HTSUS (США) | 9030 39 01 00 |
| Митний тариф КНР | 9030 39 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Скільки аналогових входів має реєстратор SO-52v11-eMR?
Один канал містить 4 входи напруги номіналом 100 В і 4 струмові входи, реєстратор працює в одному або двох синхронних каналах. Дискретні входи набирають модулями на 16 або 32 входи.
У якому форматі зберігаються записи аварій?
Записи зберігаються у файлах COMTRADE в буфері від 2 до 32 ГБ або на SD-картці. Передавання на сервер іде через Ethernet, RS-485 або GPRS/LTE.
Які параметри вводів контролює SMT-10x?
Система визначає ємність C1 і tgδ ізоляції вводів з урахуванням асиметрії напруг та реєструє перенапруги. SMT-102/103 дискретизує сигнали з частотою 2 500 000 вибірок за секунду.
