Pauwels — шунтувальні реактори

Опис

Шунтувальні реактори Pauwels компенсують реактивну потужність у мережах високої напруги. Довгі повітряні лінії та кабелі мають значну ємність і в режимах малого навантаження генерують реактивну потужність, через що напруга на кінцях ліній зростає вище допустимої. Шунтувальний реактор, підключений до шин підстанції або безпосередньо до лінії, споживає цю надлишкову реактивну потужність і утримує напругу в допустимих межах. Реактори Pauwels масляні, виготовлення за стандартами IEC та ANSI. Залежно від схеми реактор працює постійно або вмикається комутаційним апаратом у години малого навантаження.

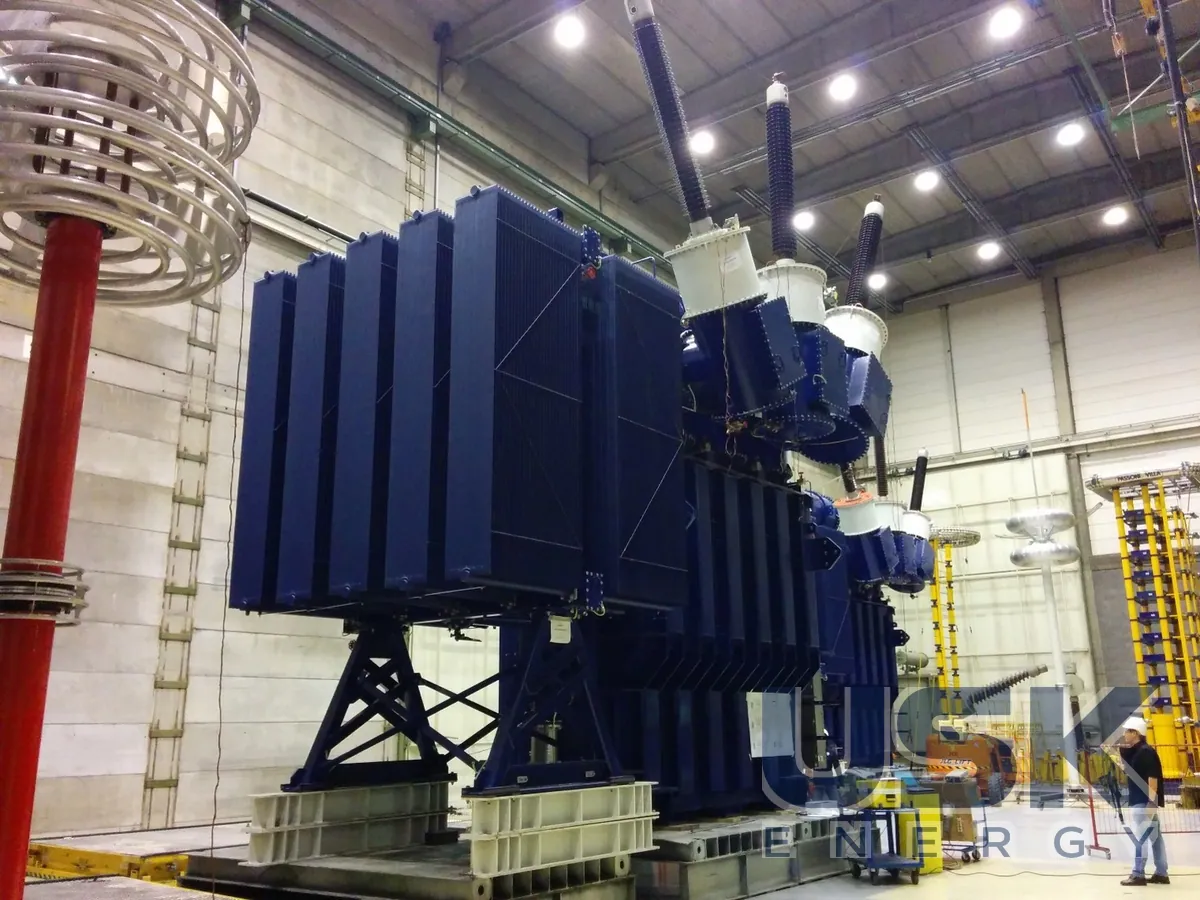

Конструктивно масляний шунтувальний реактор близький до силового трансформатора. Обмотка розміщена на магнітопроводі з немагнітними проміжками, активна частина занурена в масло в баку, охолодження і вводи такі самі, як у силових машин. Масляна ізоляція дає змогу будувати реактори на високі класи напруги і для зовнішнього встановлення на відкритих підстанціях. У програмі Pauwels реактори стоять поруч із силовими трансформаторами та автотрансформаторами до 525 кВ, тож завод використовує для них ту саму технологічну базу і підходи до проєктування. Для служби експлуатації це знайомі вузли, масло і методики діагностики, як у силових трансформаторів.

Основні сфери застосування стосуються протяжних ліній електропередачі, кабельних ліній високої напруги та підстанцій, де в нічні години чи у вихідні напруга піднімається через малий перетік потужності. Реактор знижує перенапруги промислової частоти під час увімкнення лінії без навантаження і після скидання навантаження. Компенсація реактивної потужності також зменшує зайві струми в мережі та пов'язані з ними втрати. Для кабельних з'єднань високої напруги шунтувальний реактор часто є обов'язковим елементом схеми, бо ємність кабелю значно більша, ніж у повітряної лінії. Без такої компенсації довгий кабель високої напруги може бути завантажений власним ємнісним струмом.

Як і силові трансформатори заводу, шунтувальні реактори Pauwels проєктують індивідуально під вимоги замовника. Потужність реактора, напругу, схему підключення і систему охолодження визначають за розрахунком режимів конкретної мережі. Для об'єктів у місті або біля житла важливий рівень шуму, і тут завод може застосувати свій досвід малошумних силових трансформаторів, де окремо опрацьовано шум магнітопроводу, обмоток і охолодження. Магнітопровід з проміжками в реакторі чутливий до вібрацій, тому шуму тут приділяють окрему увагу.

Для мережевої компанії або оператора кабельної лінії в технічному завданні на шунтувальний реактор задають номінальну напругу мережі, номінальну реактивну потужність, місце підключення до шин чи до лінії, систему охолодження, вимоги до втрат і рівня шуму, а також умови встановлення. Окремо вказують, чи потрібна можливість регулювання потужності реактора. Якщо компенсація потрібна тимчасово, наприклад на час реконструкції, Pauwels пропонує мобільні конденсаторні батареї та інше мобільне обладнання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
