Hitachi Energy — шунтувальні реактори, зокрема регульовані, до 300 Мвар

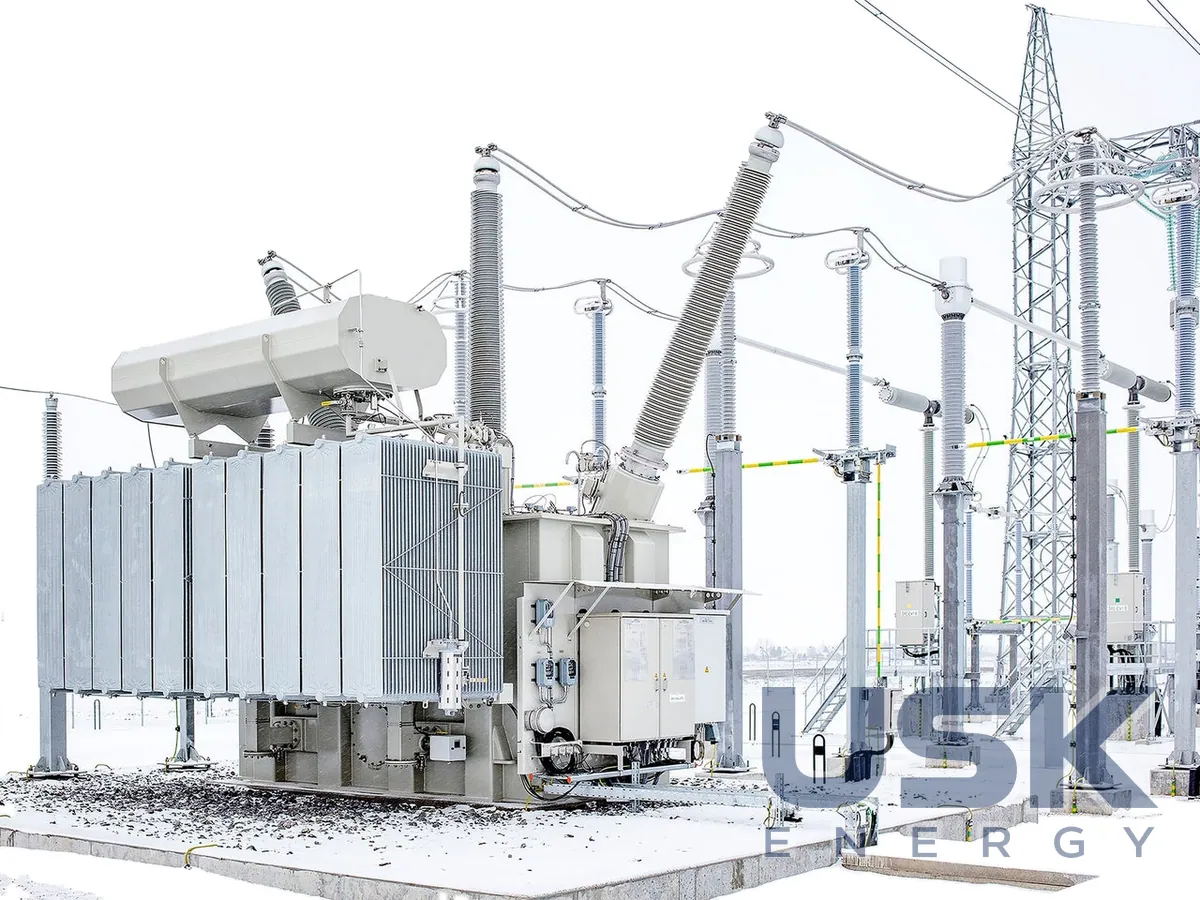

Опис

Довга повітряна або кабельна лінія високої напруги має значну ємність, і в режимі малого навантаження вона генерує реактивну потужність. Напруга в кінці лінії зростає, і без компенсації її доводиться обмежувати іншими засобами. Шунтувальний реактор поглинає реактивну потужність, що підвищує енергоефективність системи і тримає напругу в допустимих межах. Такі апарати ставлять у мережах передачі, на підстанціях кабельних ліній, на об'єктах ВДЕ, зокрема офшорних вітропарків з довгими кабелями, і в промислових мережах. Однофазні реактори виробник випускає потужністю до 110 Мвар, трифазні до 300 Мвар, на напругу до 800 кВ. Граничні значення залежать і від можливостей випробувальних станцій.

Більшість масляних шунтувальних реакторів виробника побудовано за концепцією осердя з немагнітними зазорами. Її основою стала технологія стрижневих апаратів, яку застосовують з початку 1970-х років. Кожен фазний стрижень складається з круглих сегментів осердя, між якими залишено зазори з маслом і дистанційними елементами. Через великий магнітний опір зазорів у них зосереджена більша частина енергії реактора. У нерегульованому реакторі навколо кожного стрижня одна обмотка, а магнітна рама довкола стрижнів обмежує розтікання потоку і зменшує габарити.

Головна інженерна складність полягає в механіці. Між сегментами осердя діють магнітні сили в десятки тонн, і в мережі 50 Гц вони змінюються 100 разів на секунду. Якщо конструкція недостатньо жорстка, з роками зростають шум і вібрація. Виробник провів вимірювання рівня звукової потужності на реакторах, що пропрацювали від 5 до 23 років, і порівняв їх із заводськими приймальними випробуваннями. Підвищення шуму з часом не виявили, що свідчить про стійкість конструкції. Конструкція та випробування виконуються за стандартами ANSI і IEC.

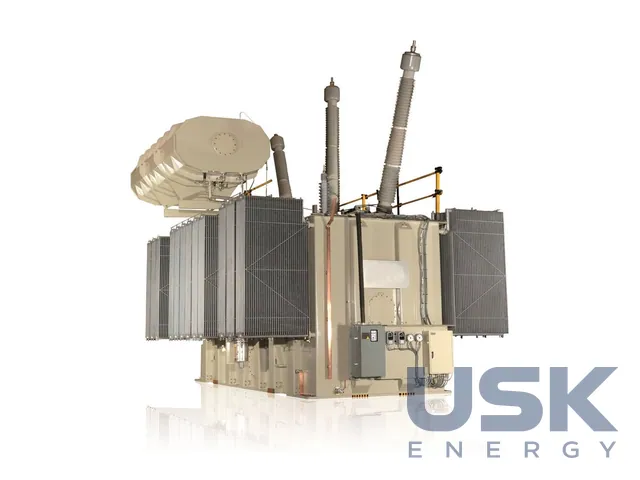

Регульовані виконання випускаються на напругу до 550 кВ і відстежують добові й сезонні зміни навантаження. Регулювальна обмотка, або кілька обмоток, розташована зовні основної, а її відгалуження виведені на РПН. Конфігурацію регулювальної обмотки визначають діапазон регулювання, клас напруги і капіталізація втрат, тобто вартість кожного кіловата втрат, яку закладає замовник. Нові розробки розширили діапазон регулювання приблизно на 40 відсотків. Наприклад, реактор 420 кВ з максимальною потужністю 200 Мвар тепер регулюється від 90 до 200 Мвар, тоді як раніше діапазон становив 120–200 Мвар.

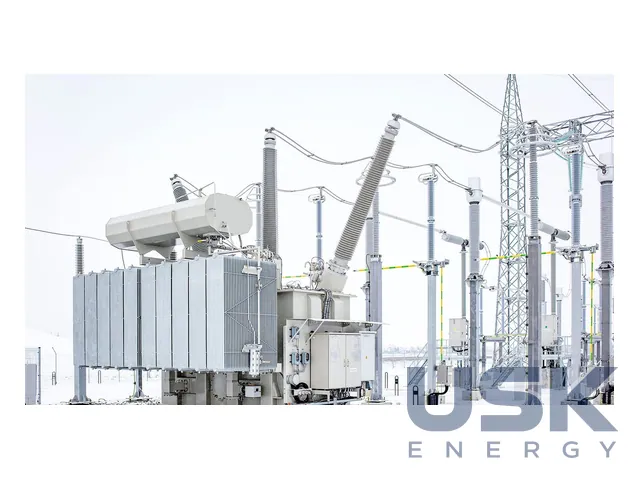

Приклади застосування добре видно в Норвегії, де основну мережу передачі перевели з 300 на 420 кВ. Там працюють регульовані реактори 80–150 Мвар на 300 кВ, 120–200 Мвар і 90–200 Мвар на 420 кВ. Є також виконання 50–100 Мвар на 242 кВ і апарати до 30 Мвар на напруги від 110 до 225 кВ для мереж, де потреба в компенсації часто змінюється. Регульований реактор замінює кілька нерегульованих ступенів і зменшує кількість комутацій вимикачів. З 1960 року виробник поставив шунтувальні реактори в 70 країн.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
