Hitachi Energy — масляні струмообмежувальні реактори та заземлювальні трансформатори
Масляні послідовні реактори Hitachi Energy до 245 кВ для обмеження струмів короткого замикання та заземлювальні трансформатори до 170 кВ для створення нейтралі мережі. Реактори випускаються в регульованому і нерегульованому виконанні.
- Послідовні реактори
- регульовані та нерегульовані, до 245 кВ
- Заземлювальні трансформатори
- до 170 кВ
- Застосування
- обмеження струмів КЗ, послідовні реактори дугових печей, створення нейтралі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Послідовний реактор вмикається в коло і збільшує його імпеданс, за рахунок цього знижується струм КЗ. Потреба в такому апараті з'являється, коли мережа розростається, нові джерела і зв'язки підвищують потужність короткого замикання, а встановлені вимикачі, шини й трансформатори вже не розраховані на струми, які тепер можливі. Замінювати все обладнання вузла дорого, і реактор у лінії, у колі секційного зв'язку або в живленні окремої секції шин дає змогу повернути струм КЗ у допустимі межі. Масляні послідовні реактори виконуються в регульованому і нерегульованому варіантах на напругу до 245 кВ.

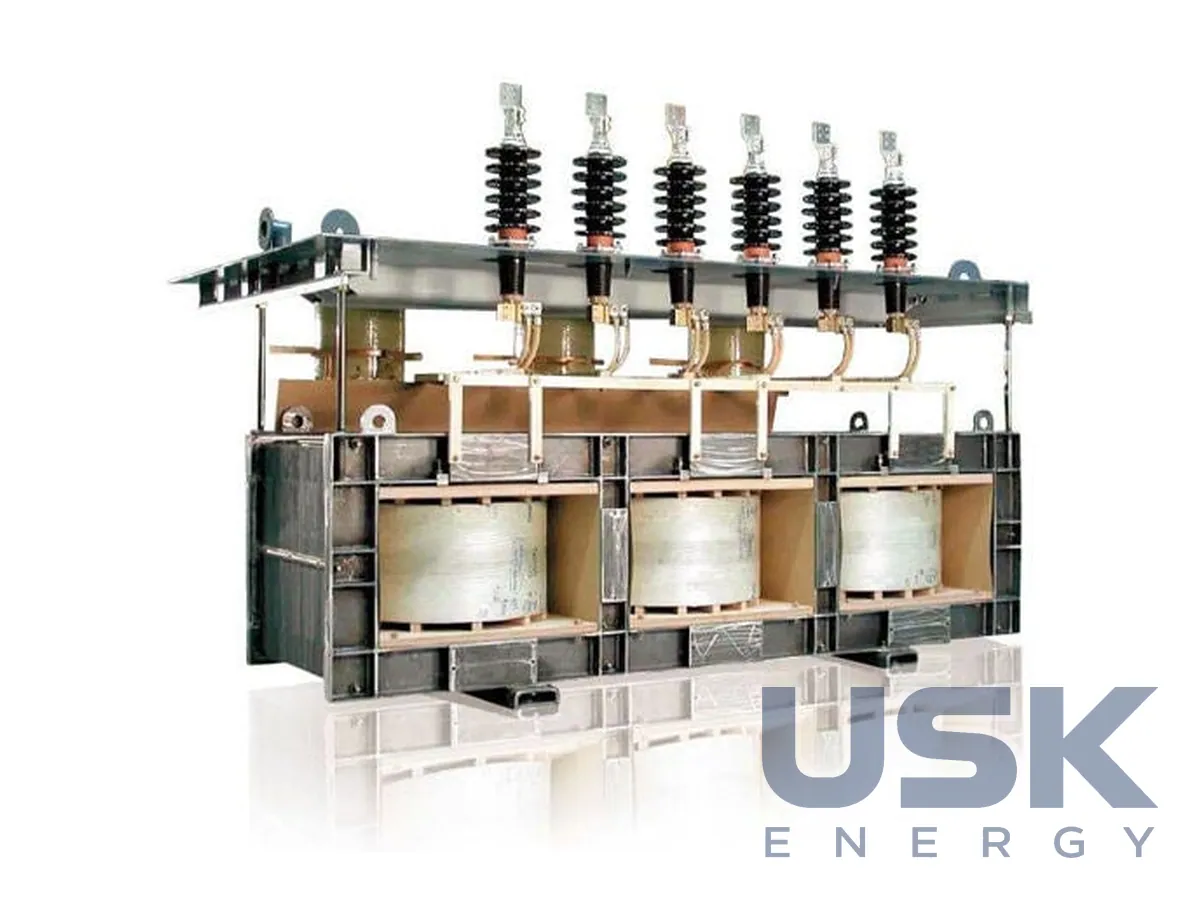

За конструкцією послідовні реактори виробника здебільшого мають повітряне осердя з магнітним екрануванням. Електромагнітна котушка вмикається в коло послідовно, а екран навколо неї замикає магнітний потік розсіювання і не дає йому нагрівати бак та сусідні металеві конструкції. Відсутність сталевого осердя в шляху основного потоку означає, що реактор не насичується за великих струмів, і його індуктивність залишається практично сталою саме тоді, коли вона потрібна, тобто під час короткого замикання. Активна частина занурена в масло, яке одночасно служить ізоляцією і охолоджувальним середовищем, тому апарат придатний для відкритих розподільчих пристроїв високої напруги.
Регульоване виконання оснащують пристроєм РПН. Перемикаючи відгалуження під навантаженням, можна змінювати індуктивність реактора і підлаштовувати його під поточну схему мережі. Це корисно там, де конфігурація вузла змінюється, наприклад після введення нових ліній, або коли реактор використовують ще й для розподілу потоків потужності між паралельними зв'язками. Окреме застосування стосується послідовних реакторів дугових печей. У колі живлення печі реактор стабілізує дугу і обмежує кидки струму, які виникають під час розплавлення шихти, і навантаження на мережу стає рівнішим.
Заземлювальний трансформатор утворює нейтраль у мережі, де її немає. Таке трапляється, коли обмотки силових трансформаторів з'єднані в трикутник або коли нейтраль недоступна. Штучна нейтраль потрібна для заземлення мережі через резистор чи дугогасний реактор, для роботи захистів від замикань на землю і для обмеження перенапруг. Заземлювальні трансформатори виробник випускає на напругу до 170 кВ. Окрім основної функції, такий апарат може мати додаткову обмотку для живлення власних потреб підстанції.
Обидва типи апаратів виконуються масляними. Під час замовлення реактора вказують номінальну напругу мережі, тривалий робочий струм, потрібний опір або індуктивність, допустимий струм КЗ і його тривалість, а для регульованих виконань діапазон і кількість ступенів регулювання. Для заземлювального трансформатора задають напругу мережі, схему заземлення нейтралі, струм замикання на землю і його тривалість, а також параметри додаткової обмотки, якщо вона потрібна. Виробник проєктує реактори на єдиній конструкторській платформі для всіх своїх заводів, і апарати з різних заводів мають однакову методику розрахунку та випробувань.
Технічні характеристики
| Послідовні реактори | регульовані та нерегульовані, до 245 кВ |
|---|---|
| Заземлювальні трансформатори | до 170 кВ |
| Застосування | обмеження струмів КЗ, послідовні реактори дугових печей, створення нейтралі |
Запит ціни та строку поставки
Hitachi Energy — масляні струмообмежувальні реактори та заземлювальні трансформатори, Hitachi Energy. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 50 00 90 |
|---|---|
| HS, 6 знаків | 8504 50 |
| CN (ЄС) | 8504 50 00 |
| HTSUS (США) | 8504 50 80 00 |
| Митний тариф КНР | 8504 50 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якої напруги випускаються послідовні реактори?
До 245 кВ, у регульованому і нерегульованому виконанні.
Для чого потрібен заземлювальний трансформатор?
Він створює нейтраль мережі, виконання до 170 кВ.
Чи підходять реактори для дугових печей?
Так, послідовні реактори дугових печей входять до області застосування.
