COMEM eDOC-H / eDOC-HM — онлайн-аналізатор водню та вологи в маслі трансформатора (DGA), концентратор даних
COMEM eDOC — пристрій онлайн-діагностики масла силових трансформаторів, що безперервно вимірює розчинений водень, а у версії eDOC-HM також вологу. Прилад одночасно працює концентратором даних для інших eDevices і передає їх у SCADA за Modbus, DNP3.0 або IEC 61850.
- Моделі
- eDOC-H (H₂), eDOC-HM (H₂ + H₂O)
- Входи
- 3 × 4–20 мА, Modbus RTU (концентратор eDevices і сторонніх пристроїв)
- Виходи
- 2–3 сухі контакти; 2–3 × 4–20 мА; RS485; 2 × RJ45; оптоволокно; USB-A
- Протоколи
- Modbus RTU, Modbus TCP/IP, DNP3.0, IEC 61850
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Водень утворюється майже за всіх видів дефектів у трансформаторі, від часткових розрядів до перегріву й дуги, а зростання вологості прискорює старіння паперової ізоляції. Безперервне вимірювання цих двох параметрів показує аномальний стан на ранній стадії. За трендом вирішують, чи потрібні додаткові аналізи масла й втручання.

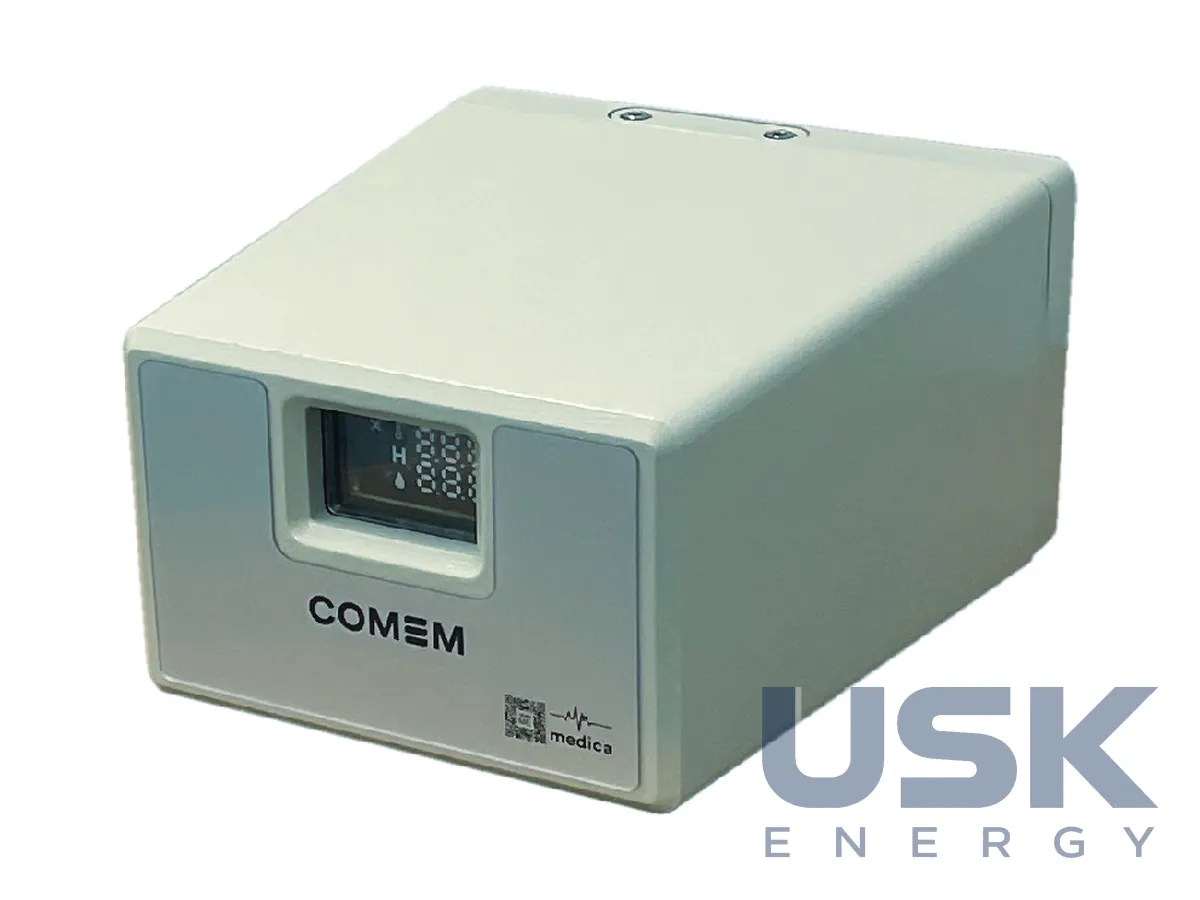

eDOC-H контролює водень H₂, eDOC-HM водень і вологу H₂ + H₂O. Вимірювання водню нечутливе до присутності інших газів, аналіз ведеться на пробах масла, що постійно оновлюються. На корпусі є дисплей з піктограмами для настроювання порогів і функціональної перевірки на місці та зливні клапани для безпечного відбору проб. Прилад монтують за принципом plug & play на кран бака з різьбою 1,5″ NPT, на замовлення під 1″ NPT або фланці EN. З боку трансформатора довжина монтажного патрубка не більше 400 мм, мінімальний діаметр 1″. Під час циркуляції масла струм не перевищує 1 А, у колі живлення ставлять автоматичний вимикач 4–6 А з характеристикою C, K або Z. Електрична міцність між контактами й землею 2 кВ протягом 60 с.
Як концентратор даних eDOC приймає сигнали інших eDevices COMEM і сторонніх приладів через 3 входи 4–20 мА та Modbus RTU. Виходи 2 або 3 сухі контакти (H₂, H₂O, несправність), 2 або 3 аналогові 4–20 мА (H₂, H₂O, температура), RS485, два порти RJ45, оптоволоконний інтерфейс і USB-A для вивантаження даних на місці. Протоколи Modbus RTU, Modbus TCP/IP, DNP3.0 та IEC 61850. Для дистанційного керування є вбудований вебінтерфейс, створений з урахуванням оцінки кібербезпеки.
Ступінь захисту IP66/IP67, корозійний захист C5-M, на замовлення CX. Вібростійкість класу 4M6 за EN 60721-3-4, сейсмостійкість за EN 60068-3-3. Робоча температура від −40 до +80 °C, температура масла від −40 до +120 °C, тиск масла 0–10 бар. Габарити 162 × 255 × 355 мм, маса 8,5 кг. eDOC ставлять на силові трансформатори підстанцій і електростанцій, у мережах smart grid і на офшорних об'єктах, а в екосистемі MeDICA він виконує роль центрального елемента.
Технічні характеристики
| Моделі | eDOC-H (H₂), eDOC-HM (H₂ + H₂O) |
|---|---|
| Входи | 3 × 4–20 мА, Modbus RTU (концентратор eDevices і сторонніх пристроїв) |
| Виходи | 2–3 сухі контакти; 2–3 × 4–20 мА; RS485; 2 × RJ45; оптоволокно; USB-A |
| Протоколи | Modbus RTU, Modbus TCP/IP, DNP3.0, IEC 61850 |
| Приєднання | 1,5″ NPT (стандарт); 1″ NPT, фланці EN |
| Ступінь захисту | IP66, IP67 |
| Корозійний захист | C5-M (CX на замовлення) |
| Габарити / маса | 162 × 255 × 355 мм; 8,5 кг |
| Температура | довкілля −40…+80 °C; масло −40…+120 °C; тиск масла 0–10 бар |
| Вібрація / сейсміка | 4M6 (EN 60721-3-4); EN 60068-3-3 |
Запит ціни та строку поставки
COMEM eDOC-H / eDOC-HM — онлайн-аналізатор водню та вологи в маслі трансформатора (DGA), концентратор даних, COMEM. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9027 10 10 00 |
|---|---|
| HS, 6 знаків | 9027 10 |
| CN (ЄС) | 9027 10 10 |
| HTSUS (США) | 9027 10 20 00 |
| Митний тариф КНР | 9027 10 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються eDOC-H та eDOC-HM?
eDOC-H вимірює розчинений водень H₂, eDOC-HM водень і вологу в маслі. Обидві версії монтуються на кран бака з різьбою 1,5″ NPT.
Як eDOC під'єднується до трансформатора?
Через кран бака з різьбою 1,5″ NPT, на замовлення 1″ NPT або фланці EN. Тиск масла в точці монтажу 0–10 бар.
Які протоколи підтримує eDOC для АСК ТП?
Modbus RTU, Modbus TCP/IP, DNP3.0 та IEC 61850. Фізичні інтерфейси RS485, два RJ45, оптоволокно й USB-A.
