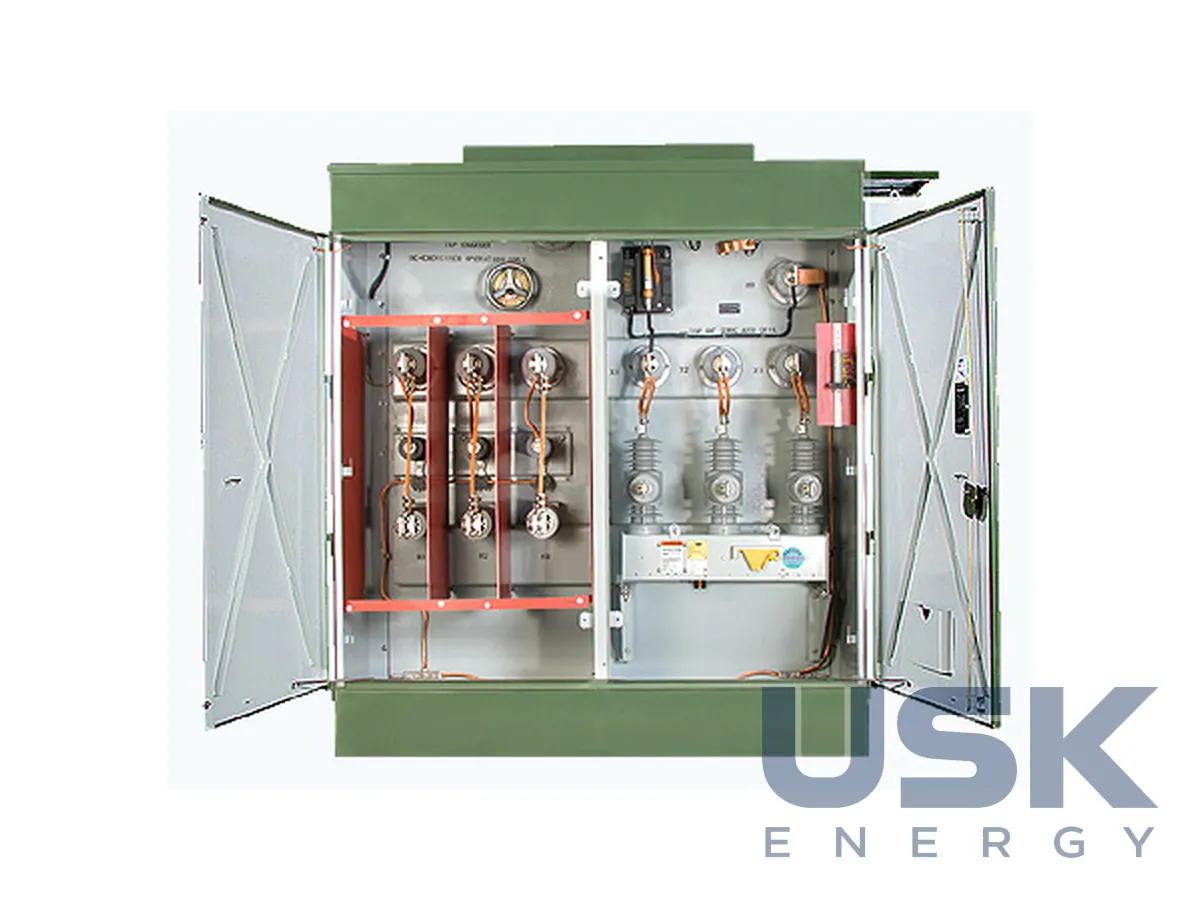

Pauwels — модульні компактні підстанції
Модульні компактні підстанції Pauwels складаються з трьох модулів на салазках, а саме обладнання ВН, силового трансформатора та обладнання СН. Їх попередньо збирають і випробовують на заводі.
- Склад
- модулі обладнання ВН, силового трансформатора та обладнання СН на салазках
- Виконання
- заводське складання та випробування
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Модульні компактні підстанції Pauwels системний підрозділ компанії пропонує там, де місце на майданчику обмежене. Концепція, розроблена інженерами Pauwels, найчастіше складається з трьох окремих модулів. Це модуль обладнання високої напруги, модуль силового трансформатора і модуль обладнання середньої напруги. Кожен модуль змонтований на власних салазках, тож підстанцію можна перевезти частинами і зібрати на місці без складних будівельних конструкцій. Модульний принцип зручний і для майбутнього розширення, бо додатковий модуль можна поставити поруч з наявними.
Модулі спроєктовані так, щоб транспортування було простим, а монтаж коротким. Їх попередньо збирають на заводі Pauwels, а перед відвантаженням підстанцію повністю випробовують. На майданчику залишається встановити модулі на підготовлену основу, з'єднати їх між собою, підвести лінії ВН і кабелі СН та виконати пусконалагоджувальні роботи. Заводське випробування означає, що основна частина перевірок схеми, захистів і вторинних кіл виконана ще до прибуття обладнання, і на об'єкті ризик сюрпризів менший. Скорочується і кількість фахівців, яких треба тримати на майданчику під час монтажу.
Модуль ВН зазвичай містить комутаційні апарати, вимірювальні трансформатори та обладнання захисту з боку мережі високої напруги. Модуль трансформатора несе силовий трансформатор Pauwels, підібраний під потужність і напруги підстанції, а модуль СН містить розподільний пристрій середньої напруги для живлення споживачів або внутрішньої мережі об'єкта. Таке розділення дає змогу підібрати кожен модуль окремо і за потреби змінити один з них без перепроєктування всієї підстанції. Модулі з'єднують між собою кабелями або ошиновкою, а вторинні кола через підготовлені на заводі роз'єми та клемники.
Модульні підстанції підходять для промислових майданчиків, віддалених об'єктів, станцій ВДЕ та міських ділянок, де немає місця для класичної відкритої підстанції. Вони зручні і там, де будівельний сезон короткий або доступ до майданчика обмежений, бо основна частина робіт перенесена на завод. Системний підрозділ Pauwels спеціалізується на електричних проєктах під ключ і має референції більш ніж у 50 країнах, від Австралії до Зімбабве. Досвід проєктів у різних кліматичних зонах враховують під час вибору обладнання модулів.
Окрім модульних підстанцій, Pauwels будує традиційні підстанції AIS та GIS до 500 кВ для великих промислових замовників і електромереж, а також мобільні підстанції на напівпричепах до 400 кВ і 500 МВА. Для запиту на модульну підстанцію задають напруги ВН і СН, потужність трансформатора, схему первинних з'єднань, кількість приєднань, вимоги до захисту і телемеханіки, кліматичні умови та обмеження на транспортування. На цій основі визначають склад модулів і їх габарити. Для серії однотипних підстанцій одного замовника модульну конструкцію можна тиражувати з мінімальними змінами.
Технічні характеристики
| Склад | модулі обладнання ВН, силового трансформатора та обладнання СН на салазках |
|---|---|
| Виконання | заводське складання та випробування |
Запит ціни та строку поставки
Pauwels — модульні компактні підстанції, Pauwels. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 40 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З яких модулів складається підстанція?
З модуля обладнання ВН, модуля силового трансформатора та модуля обладнання СН, усі на салазках.
Чи випробовується підстанція на заводі?
Так, підстанцію попередньо збирають і випробовують на заводі.
Наскільки складний монтаж на об'єкті?
Модулі на салазках зручні для транспортування і швидко монтуються.
