GRITEC — підземні та заглиблені трансформаторні станції

Опис

Підземні та заглиблені трансформаторні станції GRITEC ставлять там, де на поверхні немає місця під наземний павільйон або де він заважає руху, огляду чи забудові. Типові місця встановлення відомі з практики виробника. Це аеропорти, історичні центри міст, квартали щільної забудови та перехрестя. У німецькій документації такі споруди проходять як Tiefstationen і Unterflurstationen, тобто станції повністю занурені в ґрунт і станції, що лише частково виходять над рівнем землі.

Корпус відливають з монолітного залізобетону без швів, як єдину об'ємну комірку. У сирому вигляді станція складається з плити даху та відкритої коробки з несучих стін, до яких одразу прилита плита підлоги. Відсутність монтажних стиків тут принципова, адже саме шов найчастіше стає шляхом для води. Виробник застосовує бетон класу міцності C35/45 з помітно нижчим еквівалентним водоцементним відношенням, ніж радить настанова щодо водонепроникних конструкцій. Для частково або повністю вбудованих у ґрунт об'єктів додатково виконують вимоги до бетону з високим опором проникненню води за DIN 1045-2 та до так званого WU-бетону. За такого підходу обмежити перенесення вологи та проходження води ззовні можна навіть за невеликої товщини стін і без окремої гідроізоляції споруди. Заводське виготовлення під постійним власним і зовнішнім контролем дає стабільнішу якість бетону, ніж заливка на будівельному майданчику, і саме це робить тонкостінні водонепроникні конструкції придатними до застосування.

До підземної станції висувають кілька жорстких вимог одночасно. Корпус має сприймати тиск ґрунту, бути герметичним щодо поверхневих і ґрунтових вод, давати природне охолодження трансформатора і мати таку систему припливу та витяжки повітря, яка обмежує утворення конденсату. Остання вимога під землею важлива особливо, бо холодні стіни та волога з ґрунту швидко дають росу на обладнанні. Для проєктів з паводковою або підпертою водою інженери GRITEC складають концепції гідроізоляції та використання будівлі відповідно до загальновизнаних правил техніки.

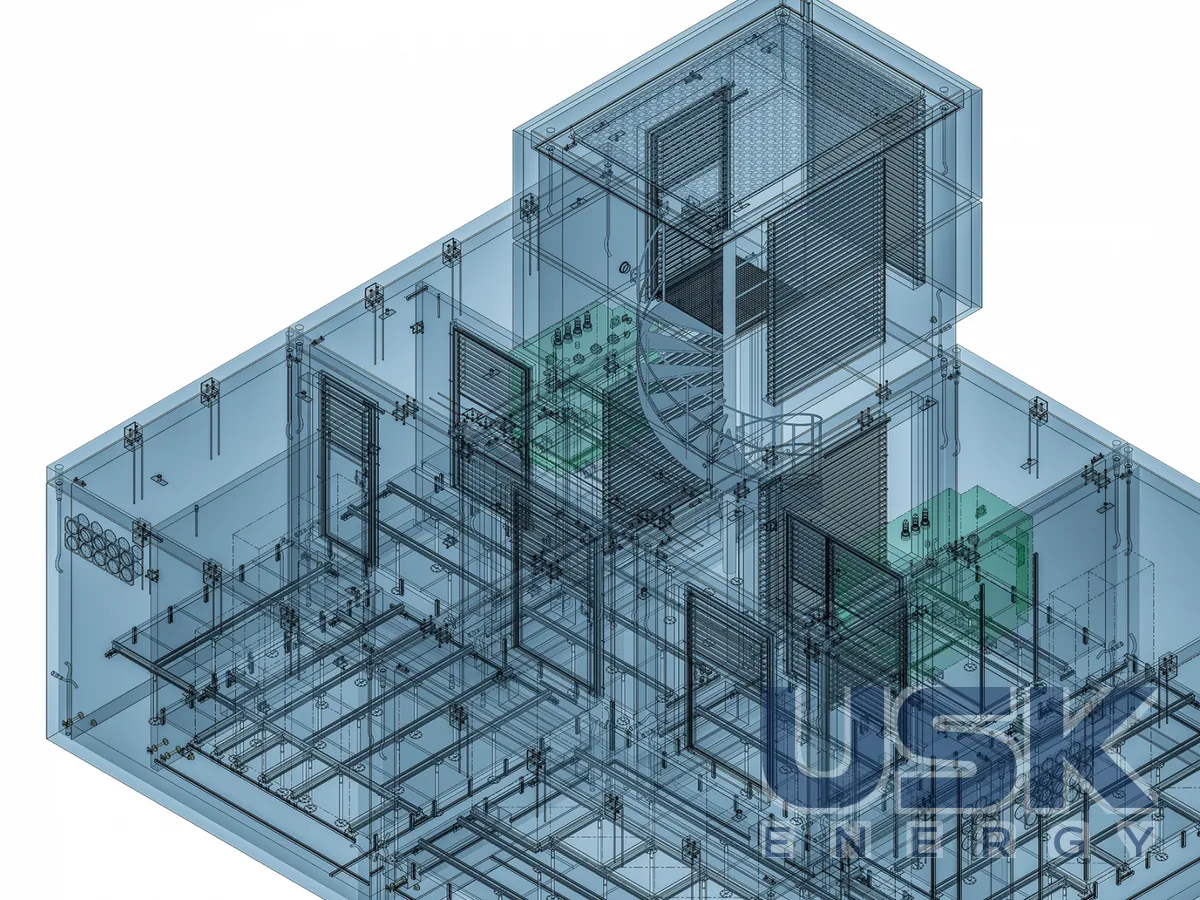

Усередині станцію можна розділити ненесучими перегородками, а також встановити проміжну залізобетонну плиту чи підняту подвійну підлогу з растровими плитами. Стандартна висота готової підлоги, по якій ходять, близько 0,80 м, світла висота приміщення близько 2,40 м. Під підлогою влаштовують кабельний підвал і опорні конструкції під обладнання. Двері, решітки та клапани скидання тиску GRITEC виготовляє у власному металевому цеху, тож вентиляційні елементи узгоджені з корпусом ще на заводі.

Інструкція з експлуатації описує ідентифікацію станції за заводською табличкою, порядок відкривання дверей тільки штатним ключем чи замковою системою, повне відкривання на кут не менше 95° з фіксацією стулки. Окремі розділи присвячені чищенню, технічному обслуговуванню, запасним частинам, демонтажу та утилізації. Станцію постачають з заводу готовою до підключення, а послуги виробника охоплюють і санацію наявних станцій. Під час планових оглядів персонал перевіряє стан дверей, клапанів скидання тиску та вентиляційних елементів, бо від них залежать і охолодження трансформатора, і безпека людей усередині.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
