GRITEC — комбіновані модульні технічні будівлі

Опис

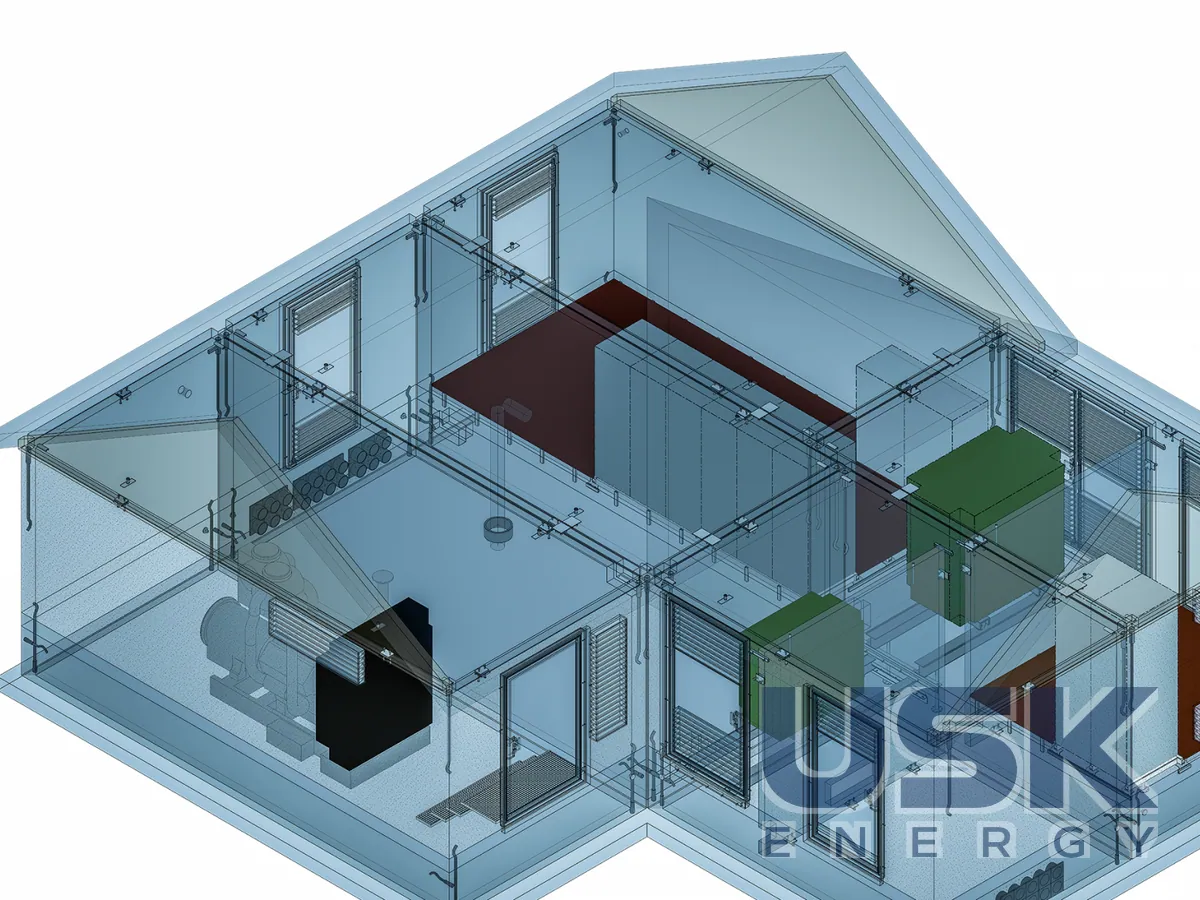

Комбіновані технічні будівлі GRITEC збирають з кількох монолітних об'ємних блоків, коли однієї комірки замало для обладнання великої підстанції або іншого технічного об'єкта. Блоки стикують між собою в єдиний об'єм, а внутрішнє оздоблення виконують ще на заводі в високому ступені готовності. На майданчик приходять уже не голі коробки, а приміщення з отворами, закладними та підготовленими місцями під устаткування.

Основою слугують об'ємні комірки типорозмірів UF 30, 33, 36 і 42. Кожну комірку виготовляють монолітно, тобто стіни, плиту підлоги та перекриття відливають як одне ціле без монтажних швів. Довжину, ширину та висоту приміщення можна змінювати в межах типорозміру, а окремі комірки доводять до довжини 8,40 м. Стіни блоків мають товщину 100 або 140 мм. Товщина перекриття і, відповідно, плити підошви залежить від конструкції та сягає 250 мм. Обидві поздовжні або обидві торцеві стіни можна прибрати, щоб сусідні блоки утворили один великий зал без перегородок. Монолітна комірка не має внутрішніх стиків, тому навантаження від важкого обладнання та тиск на стіни сприймає вся коробка разом.

Модульна схема дає змогу будувати одно-, дво- та триповерхові будівлі. Перекриття поверхів можуть іти суцільно або зі зміщенням за висотою, якщо обладнання на різних ділянках потребує різної висоти приміщень. У стінах залишають прорізи під вікна, вентиляційні решітки та двері, причому кількість і розміщення отворів майже не обмежені. Усередину вбудовують сходи, а нижній рівень відводять під кабельний підвал. Під трансформаторами влаштовують маслозбірники, і комірки в цих зонах виконують маслонепроникними, щоб у разі витоку масло залишилося в межах будівлі.

Така компоновка зручна там, де розподільчі пристрої, трансформатори, релейний захист і допоміжні системи потрібно рознести по окремих приміщеннях і поверхах. Наприклад, у нижньому ярусі розміщують кабельне господарство, на першому поверсі силові трансформатори і КРУ, а вище щити керування та зв'язку. Комбінуючи різні типи комірок, виробник отримує практично необмежену кількість варіантів будівлі, з підвальною частиною або без неї.

Зовнішній вигляд теж не прив'язаний до типового кубика. Можна зробити двосхилий або комбінований дах і будь-яке оформлення фасаду, що допомагає вписати технічний об'єкт у житлову чи історичну забудову. Оскільки комірки виготовляють і доводять на заводі, на майданчику лишаються встановлення блоків на фундамент, їх з'єднання та підключення обладнання. Це скорочує обсяг мокрих процесів на об'єкті та полегшує контроль якості бетону. Для крупних підстанцій це звичний шлях отримати багатоповерхову будівлю з заводських модулів. Під час проєктування зазвичай спершу розкладають обладнання по поверхах, а вже потім підбирають типорозміри комірок і місця, де стіни між ними прибирають.
