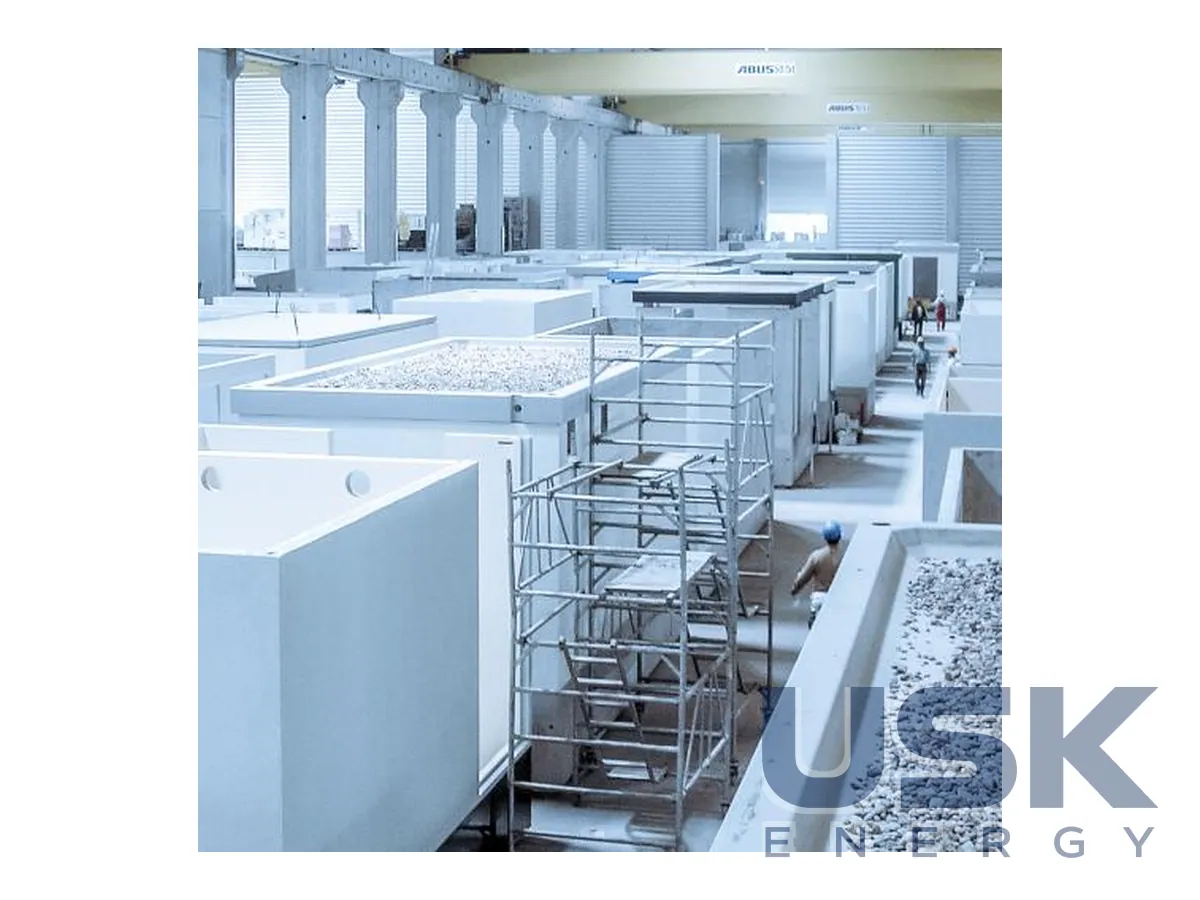

GRITEC UK — компактна бетонна КТП (необслуговувана)
GRITEC UK — малогабаритна необслуговувана підстанція з монолітного залізобетону без швів, висотою над землею 1,47–1,82 м. Має вбудовану фальшпідлогу-фундамент і знімний дах. Є варіанти пунктів передачі (ÜST) без трансформатора та НН-щита.
- Висота над землею
- 1,47–1,82 м
- Виконання
- 3-камерні (UK 1700-28 … UK 2600-35), 1-камерні розподільчі (UK 1700-15 … UK 2600-17), з обслуговуванням з трьох сторін (UKL)
- Габарити
- від 1,58 × 1,90 × 2,38 м до 3,60 × 2,40 × 2,65 м
- Бетон
- монолітний залізобетон C35/45, DIN EN 206-1/DIN 1045-2
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
GRITEC UK є малогабаритною необслуговуваною трансформаторною підстанцією з монолітного залізобетону без швів. Усередину станції персонал не заходить, усі операції виконують ззовні через двері відсіків. Висота над землею становить лише 1,47–1,82 м, станція займає мало місця й легко вписується в міську забудову, у житлові квартали та вздовж доріг. Її застосовують як мережеву підстанцію, абонентський пункт передачі або станцію для приєднання генерації.
Лінійка охоплює 3-камерні виконання від UK 1700-28 до UK 2600-35 з окремими камерами СН, трансформатора і НН, 1-камерні розподільні станції від UK 1700-15 до UK 2600-17 та станції UKL з обслуговуванням із трьох боків. Габарити лежать у межах від 1,58 × 1,90 × 2,38 м до 3,60 × 2,40 × 2,65 м. Є варіанти пунктів передачі ÜST без трансформатора та щита НН, коли в корпусі треба розмістити лише РП СН і облік.
Корпус відлито за один прийом із залізобетону C35/45 за DIN EN 206-1/DIN 1045-2, з класами впливу XC4, XF1, WF і XA1 у виконанні FD/FDE. GRITEC застосовує бетон вищої міцності та з меншим водоцементним відношенням, ніж рекомендує директива WU, тому волога ззовні в станцію практично не проникає. Вбудована фальшпідлога-фундамент водночас слугує кабельним підвалом, кабелі вводять під землею. Трансформаторну камеру виконано як оливозбірну ванну з бетону FD-якості, вона втримує оливу під час витоку без додаткового покриття.
Дах виконано у вигляді окремої знімної плити з невеликим ухилом на два боки. Для заміни трансформатора чи апаратів плиту знімають, і обладнання виймають краном через верх. Станцію комплектують двостулковими дверима з анодованого алюмінію E6EV1 та вентиляційними дверима для огляду трансформаторної камери, фіксатори дверей розміщено зверху. Двері на замовлення фарбують у кольори RAL або покривають порошковою фарбою. Ступінь захисту IP 34DH, конструкцію дверей і вентиляції виконано за DIN EN 62271-202. Фасад покривають декоративною штукатуркою різних кольорів, на замовлення облицьовують клінкером.
Кабелі на боці СН ущільнюють вбетонованими кабельними ущільнювачами, на боці НН є відкрита щілина для вводу, на замовлення ставлять ущільнювачі й там. Додаткові проходки для заземлення, антени чи тимчасового будівельного живлення виконують на запит. Для виконань на кшталт UK 2600-35 X стійкість до внутрішньої дуги підтверджено за DIN EN 62271-202 з класом IAC-AB 20 кА / 1 с. Перевезенням і стропуванням займаються навчені фахівці. Транспорт має мати точки кріплення за DIN EN 12640 на зусилля не менше 5000 даН, під станцію кладуть протиковзні мати з коефіцієнтом тертя не менше 0,8, а кріплення вантажу розраховують за VDI 2700 і DIN EN 12195-1. Для розрахунків стропування GRITEC закладає динамічний коефіцієнт 1,3.
Технічні характеристики
| Висота над землею | 1,47–1,82 м |
|---|---|
| Виконання | 3-камерні (UK 1700-28 … UK 2600-35), 1-камерні розподільчі (UK 1700-15 … UK 2600-17), з обслуговуванням з трьох сторін (UKL) |
| Габарити | від 1,58 × 1,90 × 2,38 м до 3,60 × 2,40 × 2,65 м |
| Бетон | монолітний залізобетон C35/45, DIN EN 206-1/DIN 1045-2 |
| Маслоприймач | трансформаторна камера у вигляді маслозбірної ванни з бетону FD-якості |
| Дах | знімна плита для заміни трансформатора |
Запит ціни та строку поставки
GRITEC UK — компактна бетонна КТП (необслуговувана), GRITEC. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 20 91 00 (1–72,5 кВ) 8537 20 99 00 (понад 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8537 20 |
| CN (ЄС) | 8537 20 91 (1–72,5 кВ) 8537 20 99 (понад 72,5 кВ) |
| HTSUS (США) | 8537 20 00 20 |
| Митний тариф КНР | 8537 20 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка висота станції над землею?
1,47–1,82 м залежно від виконання.
Як збирається масло при витоку з трансформатора?
Трансформаторна камера виконана як маслозбірна ванна з бетону FD-якості.
Як замінити трансформатор у станції?
Знімається плита даху, і трансформатор виймається через верх.
