GRITEC MCS — компактна КТП у корпусі з нержавної сталі до 1250 кВА

Опис

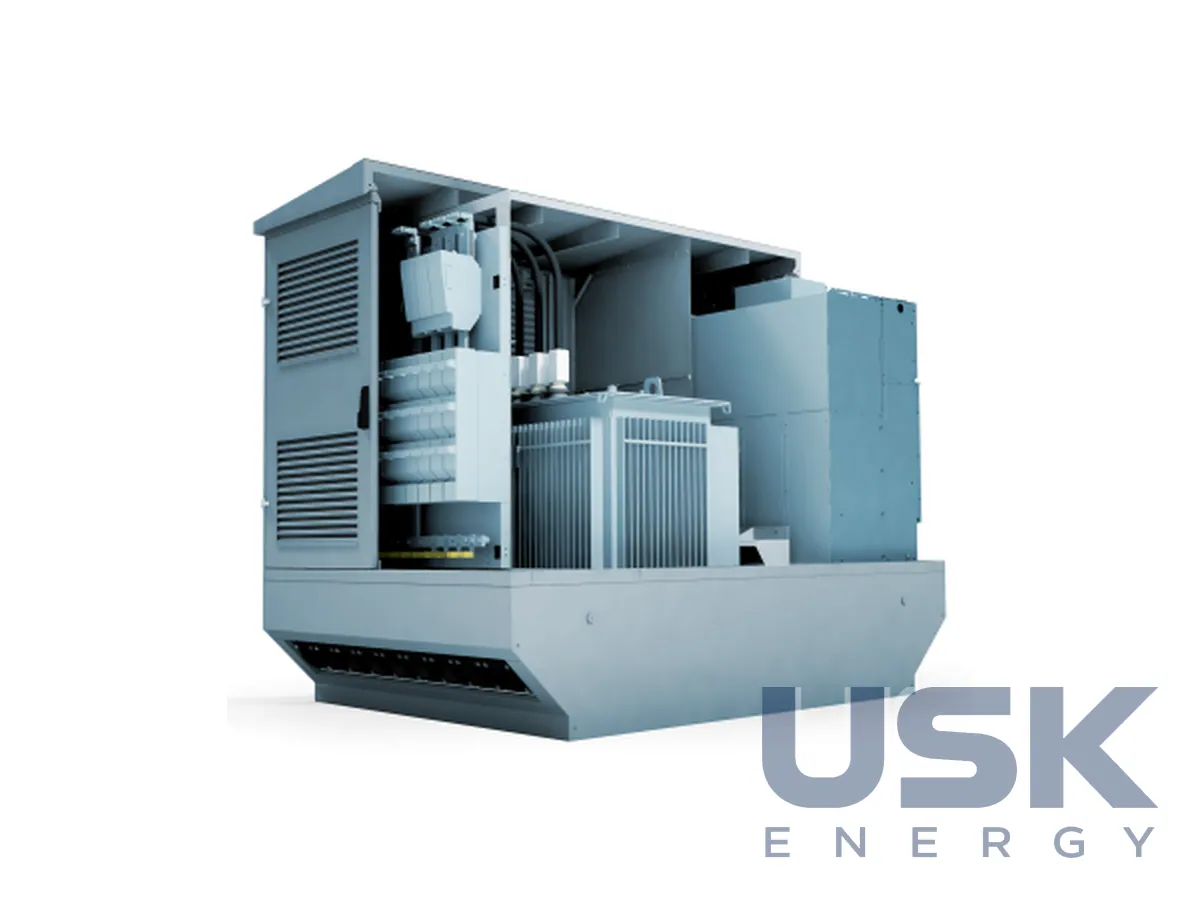

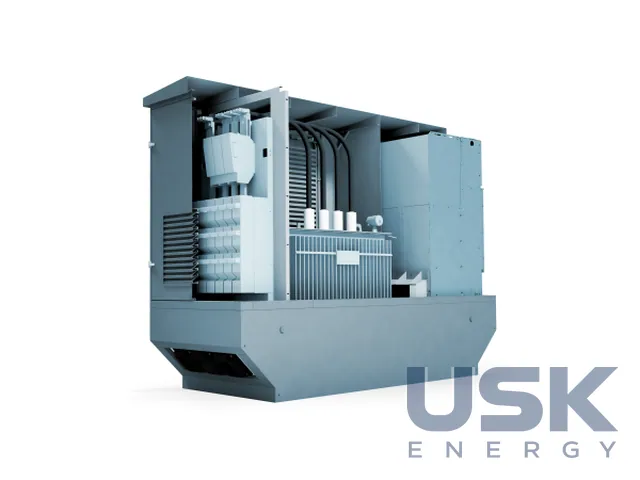

GRITEC MCS є модульною компактною трансформаторною підстанцією в корпусі з нержавкої сталі. Її ставлять у місцевих розподільних мережах, на промислових об'єктах, на об'єктах ВДЕ та для зарядної інфраструктури електромобілів. Сталевий корпус важить помітно менше за бетонний, тому дешевше обходиться перевезення, зокрема на великі відстані. Лінійку від початку створювали для міжнародних ринків, де станцію часто доводиться везти далеко від заводу.

До типоряду входять MCS 1229-24, MCS 2129-26, MCS 2331 і MCS 2532. Трансформатор до 1250 кВА приймають моделі MCS 1229-24 і MCS 2129-26. Старші моделі розраховано на потужніші масляні трансформатори, MCS 2331-28 до 1,6 МВА, MCS 2532-28 до 2 МВА. Усередині станцію поділено на відсік СН, відсік НН і трансформаторну камеру. Для відсіку СН передбачено проріз 1000 × 500 мм під важелі керування, у відсіку НН і біля трансформатора стоять двері з вентиляційними ґратками.

Корпус виконують із нержавкої сталі у трьох варіантах основи. Тип S стоїть на підвалі теж із нержавкої сталі, тип H є гібридом зі збірним бетонним підвалом, тип F ставлять над землею без заглиблення. Кабелі заводять через систему ущільнень Hauff-Technik HSI. Під трансформатором вбудовано оливозбірний піддон за §19 WHG, німецьким законом про водні ресурси, у MCS 2129 його об'єм без трансформатора становить 1700 дм³. Шину заземлення CU/SN 383 x 40 x 5 змонтовано на ізоляторах. Для котловану під підвал укіс призначають 45–80° за DIN 4124 з урахуванням ґрунту, модуль основи ґрунту потрібен не менше 20 МН/м³.

Ступінь захисту корпусу IP34D, на замовлення IP44D за IEC 60529. Станції відповідають IEC 62271-202, випробування на стійкість до внутрішньої дуги проведено за схемами IAC-A 20 кА/1 с та IAC-B 20 кА/1 с. До програми перевірок за стандартом входять захист від проникнення води й твердих тіл та електромагнітна сумісність.

Двері виконують із внутрішніми петлями, на замовлення з класом зламостійкості RC2 або RC3 за DIN EN 1627:2011. Механічний або електронний багатоточковий замок має функцію аварійного виходу за DIN EN 179, доступні системи доступу зі зчитувачем карток, відбитком пальця або кодовим замком. Вентиляційні елементи та двері можуть мати звукоізоляцію за вимогами захисту від шуму. Постачання можливе в заводській готовності з електрообладнанням, коли станцію на заводі комплектують за специфікацією замовника, або як корпус чи комплект для самостійного складання на місці. Останній варіант зручний там, де електрообладнання закуповують у місцевих постачальників. GRITEC спирається на досвід понад 60 років і випускає технічні будівлі в понад 50 стандартних плануваннях.
