GRITEC UF — обслуговувана бетонна трансформаторна станція / технічна будівля

Опис

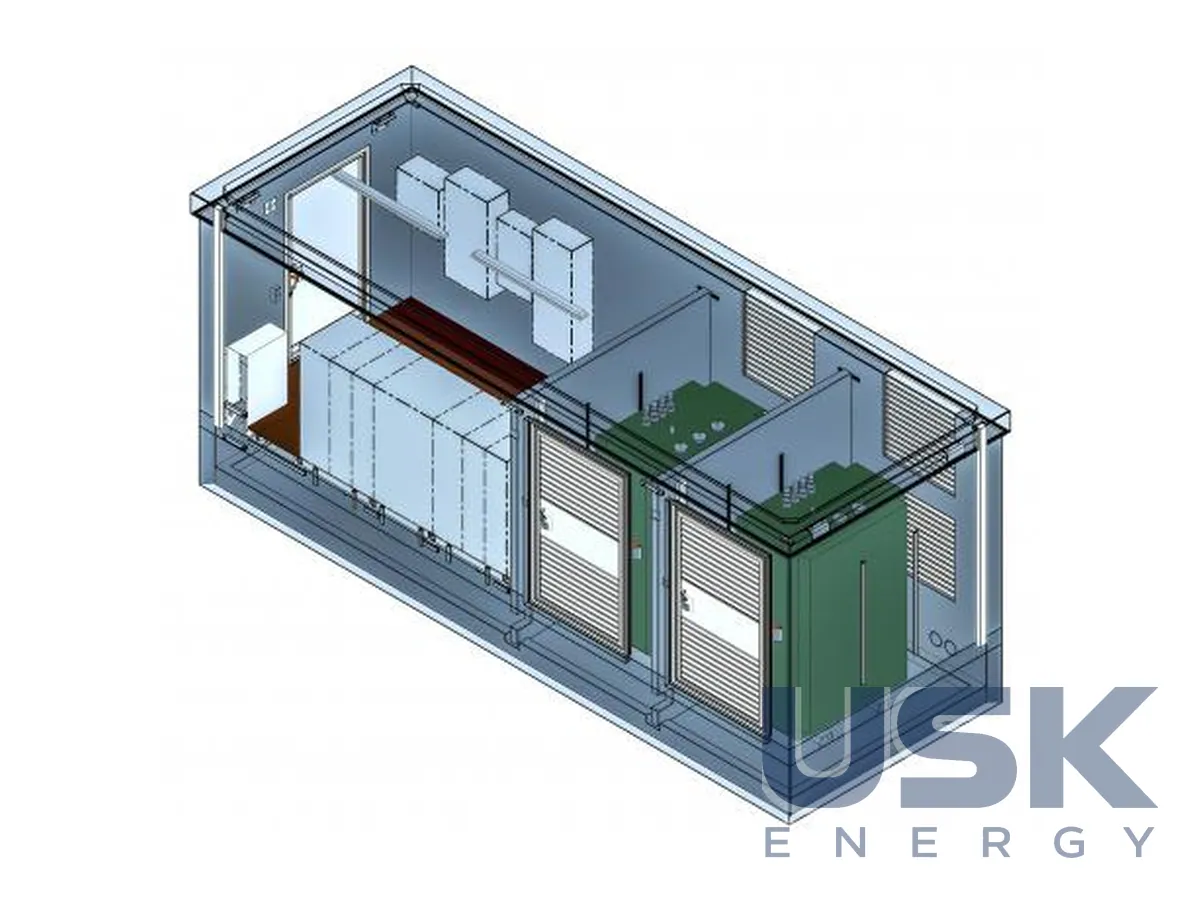

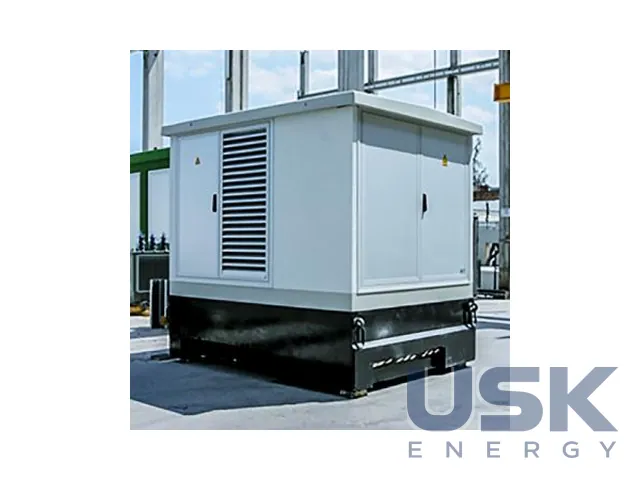

GRITEC UF об'єднує обслуговувані бетонні станції, до яких персонал заходить усередину. Їх збирають із монолітних об'ємних блоків і використовують для трансформаторних підстанцій, розподільних і перемикальних пунктів, а також як технічні будівлі для іншого обладнання. Станції постачають із повним електрообладнанням у заводській готовності, на майданчику лишається встановити блок і під'єднати кабелі.

Серії UF 18, 25, 27, 30, 33, 36, 39 і 42 названо за шириною модуля. Внутрішня довжина становить 2,18–10,58 м, ширина 1,58–3,98 м, маса модуля приблизно 11–65 т. Стандартних планувань понад 150. Є однокімнатні станції зі спільним приміщенням для обслуговування й трансформатора та двокімнатні, де трансформатор винесено в окрему камеру. Розділення приміщень обирають через тепловиділення трансформатора та ризик внутрішньої дуги, щоб персонал працював біля РП в окремому об'ємі. Наприклад, однокімнатна UF 2536 приймає трансформатор до 800 кВА, на замовлення до 1 МВА.

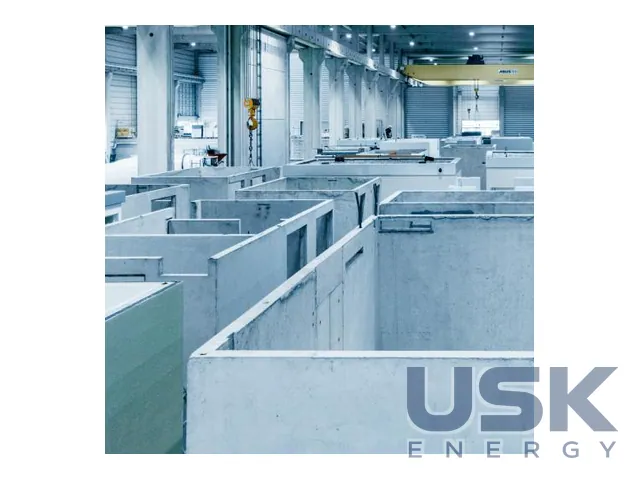

Корпус безшовний, із монолітного залізобетону C35/45 з класами впливу XC4, XF1 і XA1 у виконанні FD, тобто непроникному для рідин, за DIN 1045-2 та EN 206. Блок відливають за один прийом на заводі збірного залізобетону під зовнішнім і внутрішнім контролем. Порівняно з рекомендаціями директиви WU GRITEC застосовує бетон вищого класу міцності з помітно меншим водоцементним відношенням, тому волога й вода ззовні всередину практично не проходять. Вбудований кабельний підвал слугує водночас фундаментом, кабелі вводять під землею. Місце трансформатора виконано як оливозбірну ванну, яка захищає ґрунт і воду без додаткового покриття.

Станцію ставлять на землі, на схилі, частково або повністю в ґрунті. Для заглиблених і напівзаглиблених станцій виконують вимоги до бетону з високою водонепроникністю за DIN 1045-2 і директивою WU, а схему гідроізоляції добирають під ґрунтові води, паводки та призначення приміщень за DIN 18205. Дах виконано окремою бетонною плитою, її засипають гравієм або на бажання замовника озеленюють, а для заміни трансформатора знімають.

Стійкість до внутрішньої дуги IAC-AB 20 кА 1 с підтверджено акредитованими випробуваннями за IEC 62271-202 з поширеними елегазовими РП і РП без фторовмісних газів. Ступінь захисту IP23D, на замовлення IP34D або IP44D. Двері та вентиляційні елементи виготовлено з анодованого алюмінію E6EV1, вентиляційні перерізи великі. Фасад покривають декоративною штукатуркою на синтетичній смолі різних кольорів, на замовлення облицьовують клінкером або деревом. Перевезення й монтаж виконують навчені стропальники. Транспорт має мати точки кріплення за DIN EN 12640 із зусиллям не менше 5000 даН, під блок кладуть протиковзні мати з коефіцієнтом тертя не менше 0,8, кріплення вантажу ведуть за VDI 2700 і DIN EN 12195-1.
