PLP Yoke Plates — коромисла та траверсні пластини для розщеплених фаз і багатоланцюгових гірлянд
Коромисла PLP Yoke Plates для підвішування двох і більше гірлянд або проводів розщепленої фази в одній точці кріплення. Навантаження 30K–150K lb (≈133–667 кН).
- Форми
- трикутні (Delta), прямокутні, серпоподібні, V-подібні, для розщеплення на 3 проводи
- Навантаження
- 30K–150K lb (≈133–667 кН)
- Регулювання
- пластина регулювання натягу TA-50
- Застосування
- подвійні гірлянди, розщеплені фази, подвійні затискачі AGS
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Коромисло, або траверсна пластина, стоїть у гірлянді там, де одна точка кріплення має нести кілька гілок. Зверху пластина приєднується до опори або до ізоляторів, знизу до неї кріплять дві чи більше гірлянд або проводи розщепленої фази. Без такої деталі подвійну гірлянду довелося б вішати на окремі вузли траверси, а провода розщепленої фази тримати на окремих затискачах. PLP Yoke Plates закриває цю задачу для ліній різних класів напруги та різних схем фази.

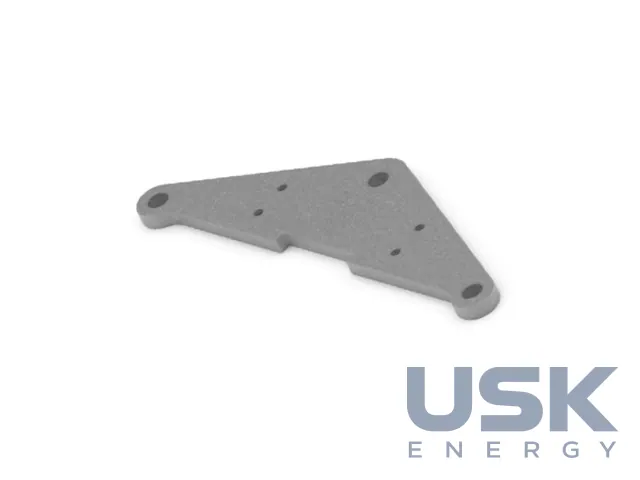

Пластини випускають кількох форм. Трикутні Delta мають отвір у вершині для кріплення до опори і два отвори в основі для двох гілок, саме так зазвичай вішають подвійну гірлянду або двопровідну фазу. Прямокутні пластини мають ряд отворів і працюють там, де навантаження треба розподілити по кількох точках. Серповидні та V-подібні форми підбирають під геометрію вузла, а для розщеплення на 3 провода є окремі пластини. Ще одна група призначена для подвійних підтримувальних затискачів AGS, коли провід висить на двох спіральних затискачах поруч.
За міцністю ряд охоплює класи від 30K до 150K lb, це приблизно 133–667 кН. У каталожних сторінках для прямокутних пластин наведено класи 30K з розривним навантаженням 30,000 lbs (133 kN) і 50K з навантаженням 50,000 lbs (222 kN) на отвір. Трикутні пластини Delta з отвором у вершині випускають на 40K, 50K, 80K, 100K і 120K, є модель 60K з відстанню 18 дюймів між отворами. Для подвійних затискачів AGS є пластини Delta з кроком 4 дюйми на 30K і 50K на отвір, а також пластина 50K з кроком 10 дюймів. Клас пластини вибирають за класом ізоляторів і решти зчіпної арматури, щоб жодна деталь у ланцюжку не була слабшою.

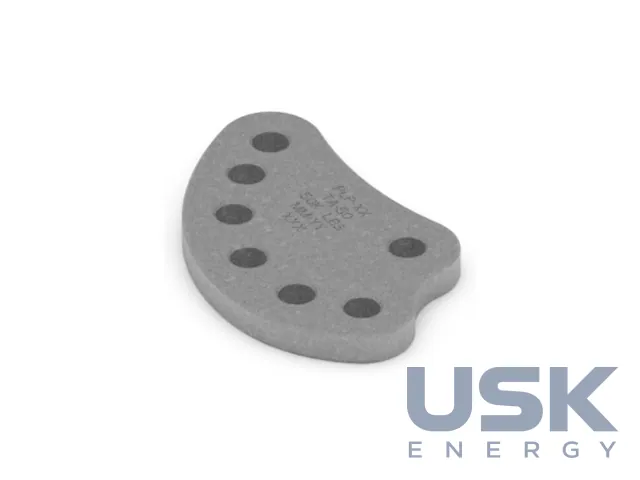

Окремо в лінійці стоїть пластина регулювання натягу TA-50. Її ставлять у гілку гірлянди, щоб під час монтажу змінити довжину цієї гілки без заміни інших деталей. Так на натяжних гірляндах вирівнюють стрілу провисання субпроводів розщепленої фази або підганяють довжину однієї гілки подвійної гірлянди під іншу, щоб навантаження ділилося між ними рівно.
Коромисла застосовують у подвійних гірляндах, на розщеплених фазах і з подвійними затискачами AGS. Під час проєктування вузла враховують відстань між отворами, бо від неї залежить крок розщеплення та відстань між гілками гірлянди. Розміри отворів і товщина пластини мають відповідати пальцям скоб і сережок, з якими її збирають. Остаточну форму і клас пластини погоджують разом з рештою гірлянди. Для цього виробнику передають схему гірлянди, тип ізоляторів, кількість проводів у фазі та розрахункові навантаження вузла, і за цими даними підбирають конкретну модель з каталогу.
Технічні характеристики
| Форми | трикутні (Delta), прямокутні, серпоподібні, V-подібні, для розщеплення на 3 проводи |
|---|---|
| Навантаження | 30K–150K lb (≈133–667 кН) |
| Регулювання | пластина регулювання натягу TA-50 |
| Застосування | подвійні гірлянди, розщеплені фази, подвійні затискачі AGS |
Запит ціни та строку поставки
PLP Yoke Plates — коромисла та траверсні пластини для розщеплених фаз і багатоланцюгових гірлянд, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яке навантаження розраховані коромисла?
30K–150K lb, приблизно 133–667 кН.
Які форми коромисел випускаються?
Трикутні (Delta), прямокутні, серпоподібні, V-подібні та для розщеплення на 3 проводи.
Чи можна регулювати натяг гірлянди?
Так, для цього є пластина регулювання натягу TA-50.
