PLP WRAPLOCK / EZ-WRAP / Top & Side Ties — спіральні в'язки для кріплення проводу до штирових ізоляторів
Спіральні в'язки PLP WRAPLOCK, EZ-WRAP і Top & Side Ties кріплять провід до штирових ізоляторів замість ручного в'язання дротом і затискних головок. Вони захищають провід від стирання під час вібрації та танцю.
- Типи
- верхні (Top), бічні (Side), подвійні, котушкові (Spool), для захищених проводів (Coated, Jacketed)
- WRAPLOCK: діаметр проводу
- 0,248"–1,240" (≈6,3–31,5 мм)
- Шийки ізоляторів
- C, F, J (ANSI)
- Кут повороту лінії
- до 10° (WRAPLOCK)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

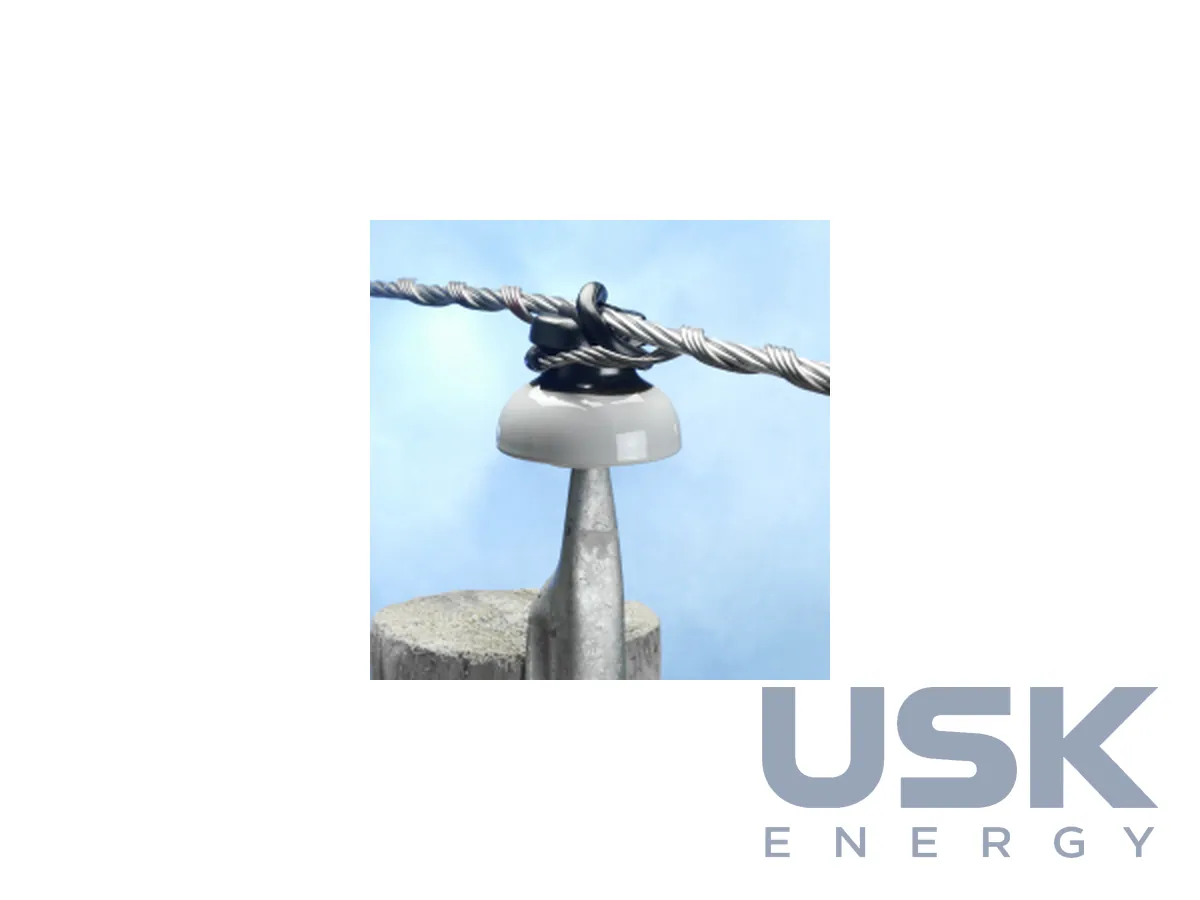

На проміжних опорах розподільних мереж провід здавна прив'язують до штирового ізолятора дротом вручну. Така в'язка залежить від руки монтера, з часом слабне, і провід починає тертися об ізолятор та сам дріт під час вібрації й танцю. Спіральні в'язки PLP WRAPLOCK, EZ-WRAP і Top & Side Ties замінюють ручну в'язку і затискні головки ізоляторів. Заздалегідь сформована петля та гілки щоразу сідають однаково, щільно тримають провід і захищають його від стирання, а постійна посадка без люфту зменшує радіозавади (RIV).

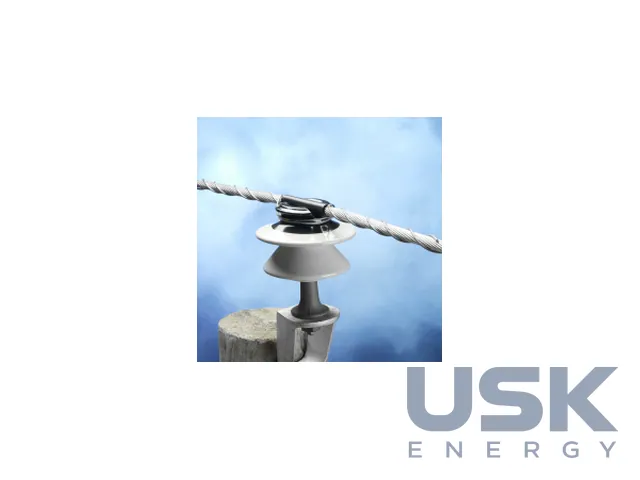

Серія охоплює верхні в'язки Top для канавки на головці ізолятора, бічні Side для бічної канавки, подвійні для двох ізоляторів, котушкові Spool і виконання Coated та Jacketed для захищених проводів. Їх ставлять на штирові, лінійно-стрижневі та котушкові ізолятори з шийками C, F і J за ANSI. Основний матеріал алюмінієвий сплав з еластомерними вставками, для проводів в оболонці є пластикові в'язки. WRAPLOCK розрахований на провід діаметром 0,248–1,240 дюйма (≈6,3–31,5 мм) і кут повороту лінії до 10°.
Перед монтажем WRAPLOCK на провід надягають еластомерну трубку, щоб він не торкався ізолятора напряму. В'язку кладуть паралельно проводу і повертають проти годинникової стрілки так, щоб обидві гілки пройшли під проводом, це обов'язкова умова правильного кріплення. Ще чверть оберту, і середина в'язки рівно сідає на головку ізолятора. Потім одну гілку обводять навколо шийки під вушком ізолятора, навивають на провід і защіпають кінець легким натиском пальця, так само роблять із другою гілкою. Під напругою все це виконують штангами, гілку тримають спеціальним утримувачем, а обводять кільцевим інструментом PLP.

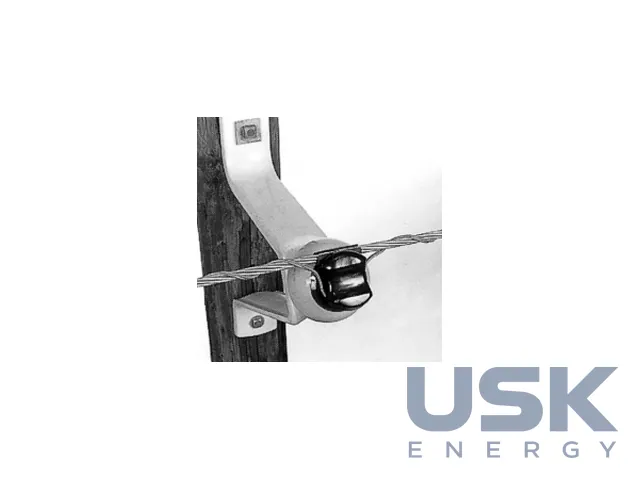

Котушкова в'язка EZ-WRAP складається з металевої в'язки і еластомерної трубки. Її ставлять на алюмінієві проводи діаметром .190–.968 дюйма і лише на котушкові ізолятори ANSI 53-1, 53-2 і 53-3 з шийкою 1-3/4 дюйма, розміри яких відповідають ANSI C29.3. Трубка захищає голий провід та ізолятор від стирання, на проводі в оболонці її можна не ставити. Поздовжня утримувальна сила перевищує вимоги NESC, механічні випробування описані у звіті TR-695E. За радіозавадами EZ-WRAP відповідає добре виконаній ручній в'язці в момент монтажу і з часом не погіршується так, як ослаблений дріт.
Coated Top Tie призначена для проводів у пластиковій оболонці, зокрема Tree Wire і Spacer Cable, та для ізоляторів за ANSI C29.5 або C29.7 з шийками 2-1/4 дюйма (C) або 2-7/8 дюйма (F). Вона зазвичай допускає кут повороту до 10°, при цьому провід має сам лежати в канавці ізолятора. В'язки одноразові. На лініях із сильною вібрацією до них додають гасники.
Технічні характеристики
| Типи | верхні (Top), бічні (Side), подвійні, котушкові (Spool), для захищених проводів (Coated, Jacketed) |
|---|---|
| WRAPLOCK: діаметр проводу | 0,248"–1,240" (≈6,3–31,5 мм) |
| Шийки ізоляторів | C, F, J (ANSI) |
| Кут повороту лінії | до 10° (WRAPLOCK) |
| Матеріал | алюмінієвий сплав, еластомерні вставки; пластикові в'язки для захищених проводів |
| Захист | від вібрації, танцю, стирання, зниження радіозавад (RIV) |
Запит ціни та строку поставки
PLP WRAPLOCK / EZ-WRAP / Top & Side Ties — спіральні в'язки для кріплення проводу до штирових ізоляторів, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який діаметр проводу підходить для WRAPLOCK?
Від 0,248 до 1,240 дюйма, тобто близько 6,3–31,5 мм. Кут повороту лінії до 10°.
До яких ізоляторів підходять в'язки?
До штирових, лінійно-стрижневих і котушкових ізоляторів із шийками C, F і J за ANSI. Є верхні, бічні, подвійні та котушкові в'язки.
Чи є в'язки для захищених проводів?
Так, виконання Coated і Jacketed, а також пластикові в'язки. Для голих проводів застосовують алюмінієвий сплав з еластомерними вставками.
