PLP VORTX / DOGBONE / PLP-Hydro-Québec — гасники вібрації стоксбриджевого типу для проводів, грозотросів і OPGW
Гасники еолової вібрації стоксбриджевого типу PLP VORTX, DOGBONE і PLP/Hydro-Québec для проводів, грозозахисних тросів і OPGW. VORTX із вантажами різної маси перекриває ширший діапазон частот, ніж симетричні стоксбриджеві гасники.
- VORTX
- асиметричні вантажі для розширеного частотного діапазону, затискач з алюмінієвого сплаву, оцинкований тросик
- DOGBONE
- вантажі форми «кісточка», 19-дротовий тросик, для грозотросів
- PLP/Hydro-Québec
- еластомерний механізм без тросика, для ожеледних і корозійних районів
- Монтаж
- вручну або під напругою; версії зі спіральними прутками для OPGW
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Еолова вібрація має високу частоту і малу амплітуду, і з роками вона втомлює дроти проводу біля затискачів. Гасник стоксбриджевого типу кріплять на провід поруч із підвісом або натяжним вузлом. Він складається із затискача, гнучкого тросика-месенджера і двох вантажів на його кінцях. Коли провід коливається, вантажі розгойдуються, тросик згинається, і енергія вібрації розсіюється в ньому. PLP випускає три родини таких гасників, VORTX, DOGBONE і PLP/Hydro-Québec, для проводів, грозозахисних тросів і OPGW.
У VORTX вантажі різні, великий і малий. Кожен дає по дві резонансні частоти, тож гасник має до 4 резонансних відгуків, а малий вантаж працює на вищих частотах. Порівняно із симетричними стоксбриджевими гасниками VORTX розсіює більше енергії в ширшому діапазоні частот. Вантажі відлито з оцинкованого ковкого чавуну, вони відкриті й не охоплюють тросик, що зменшує ризик корозії. Кріплення вантажів не змінює властивостей тросика, бо обходиться без нагріву від лиття чи зварювання, і перевищує вимоги IEC щодо зусилля стягування. Тросик зроблено з оцинкованих сталевих дротів. Затискач з алюмінієвого сплаву має профіль гачка і за IEC сам висить на проводі, поки монтажник затягує болт. На затискачі вигравіювано позначення, момент затягування і номер партії. Болт, шайби і гровер оцинковані, на замовлення є болт із головкою, що зламується. Гасники випробувано за IEC 61897.
Тривала термостійкість VORTX 125 °C, а при встановленні поверх захисних прутків 250 °C. Гасник затискають прямо на більшість алюмінієвих проводів, зокрема ACSR, AAC, AAAC і ACAR. На проводах з м'якими зовнішніми дротами, наприклад ACSS, і на оптичних кабелях його ставлять поверх захисних прутків PLP Protector Rods, для OPGW є версії зі спіральними прутками. Великі проводи коливаються на нижчих частотах, і для них VORTX підходить краще, а для тонких кабелів PLP радить спіральні гасники SVD.

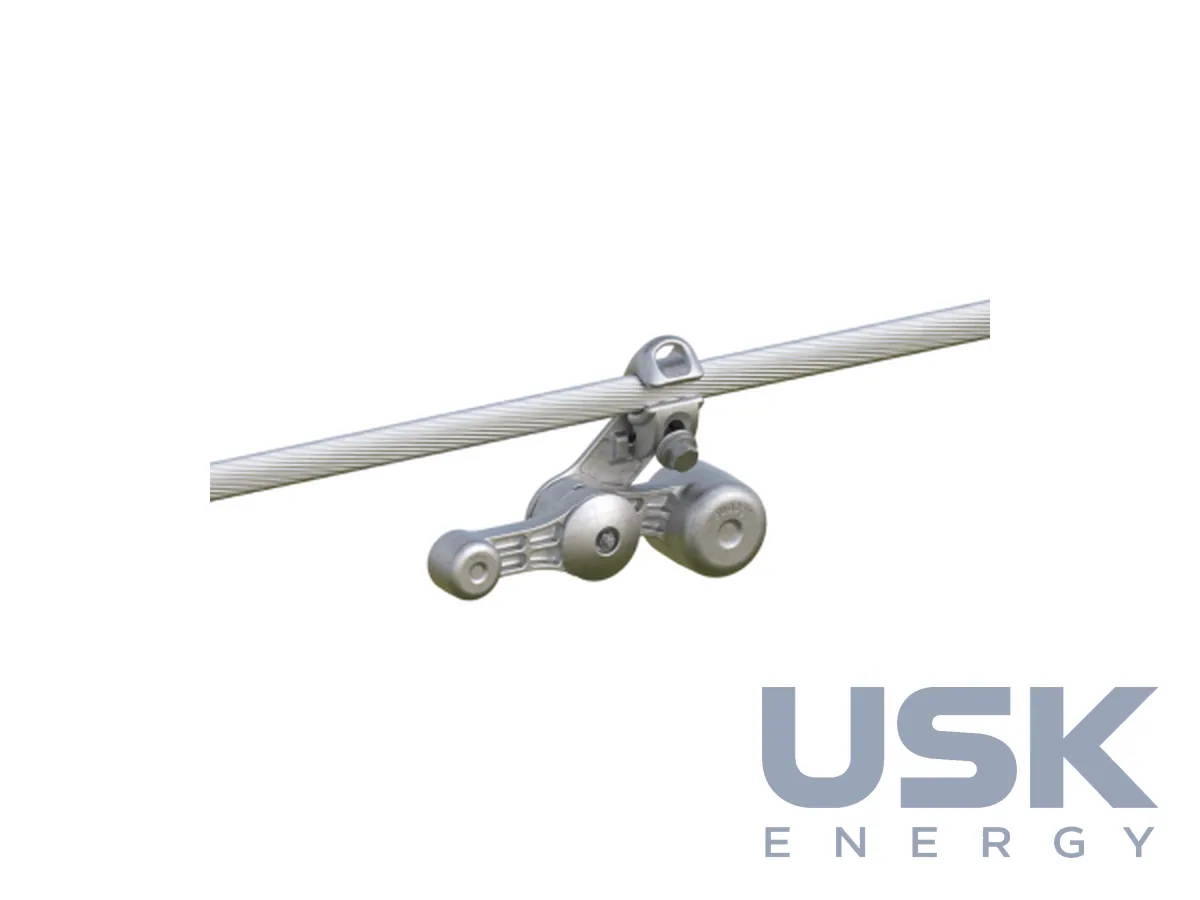

DOGBONE має вантажі у формі кісточки на 19-дротовому тросику, їх ставлять на грозотроси. PLP/Hydro-Québec працює на еластомерному механізмі без тросика, його застосовують у районах з ожеледдю та агресивним середовищем.
Монтаж ведуть вручну на знеструмленій лінії або під напругою. Відстані до гасників A і B відмірюють від арматури, а до C і D від гасників A і B. Біля спіральних підвісів відлік іде від кінців зовнішніх прутків, і затискач має стояти не ближче 50 мм (2 inches) від них, допуск на розміщення ±3 дюйми. Один гасник розсіює енергію, достатню приблизно для прольоту 300 метрів, точну кількість і розстановку PLP визначає програмою VORTX VDP з урахуванням конструкції лінії, клімату, натягу і вітрового режиму.
Технічні характеристики
| VORTX | асиметричні вантажі для розширеного частотного діапазону, затискач з алюмінієвого сплаву, оцинкований тросик |
|---|---|
| DOGBONE | вантажі форми «кісточка», 19-дротовий тросик, для грозотросів |
| PLP/Hydro-Québec | еластомерний механізм без тросика, для ожеледних і корозійних районів |
| Монтаж | вручну або під напругою; версії зі спіральними прутками для OPGW |
| Стандарт | профіль затискача за IEC |
Запит ціни та строку поставки
PLP VORTX / DOGBONE / PLP-Hydro-Québec — гасники вібрації стоксбриджевого типу для проводів, грозотросів і OPGW, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8547 90 00 00 |
|---|---|
| HS, 6 знаків | 8547 90 |
| CN (ЄС) | 8547 90 00 |
| HTSUS (США) | 8547 90 00 10 |
| Митний тариф КНР | 8547 90 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим VORTX відрізняється від звичайного стоксбриджевого гасника?
У VORTX асиметричні вантажі різної маси, тому він перекриває ширший діапазон частот. Затискач з алюмінієвого сплаву, тросик оцинкований.
Який гасник обрати для ожеледного району?
PLP/Hydro-Québec з еластомерним механізмом без тросика. Його застосовують в ожеледних і корозійних районах.
Чи є виконання для OPGW?
Так, для OPGW випускають версії зі спіральними прутками. DOGBONE на 19-дротовому тросику ставлять на грозотроси.
