PLP SubCon — шинна арматура та затискачі підстанцій 230–765 кВ
Шинна арматура та затискачі PLP SubCon для відкритих розподільних пристроїв підстанцій 230–765 кВ з жорсткими й гнучкими шинами. Арматуру постачають комплектно за проєктом, включно з антикоронними екранами для виводів обладнання.
- Номенклатура
- апаратні затискачі, з'єднувачі (прямі, Т-подібні, кутові 45°/90°, паралельні), компенсатори, шинотримачі, заземлювальні та шпилькові затискачі, A-подібні з'єднувачі
- Виконання
- болтове, пресоване, зварне
- Напруга
- 230 кВ, 500 кВ, 765 кВ; досвід 800 і 1100 кВ, підстанції EHV AC і DC
- Екранування
- екранні кільця, кулі, ковпаки шин; екрани для вводів, ТС/ТН, трансформаторів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
SubCon називається лінія підстанційної арматури PLP, у якій зібрано з'єднувачі для всіх класів напруги аж до 1100 кВ змінного й постійного струму. Для каталогу вибрано частину на 230, 500 і 765 кВ, а на об'єктах 800 і 1100 кВ, зокрема на підстанціях EHV змінного й постійного струму, виробник уже має виконані проєкти. Арматура з'єднує між собою жорстку трубчасту й гнучку багатодротову ошиновку ВРП, підводить її до виводів апаратів, тримає шини на опорних ізоляторах і компенсує їх температурне подовження.

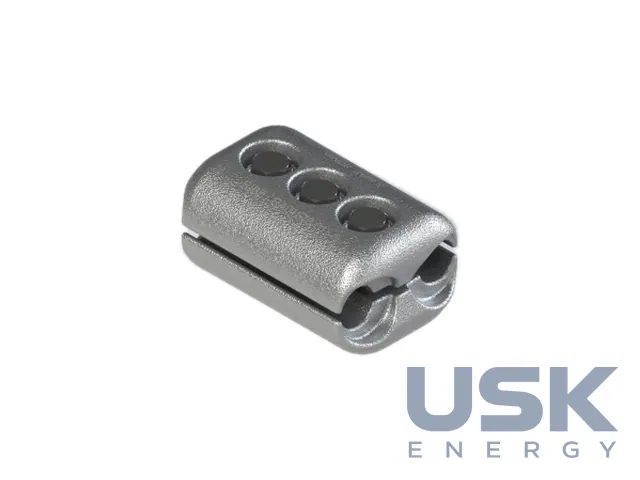

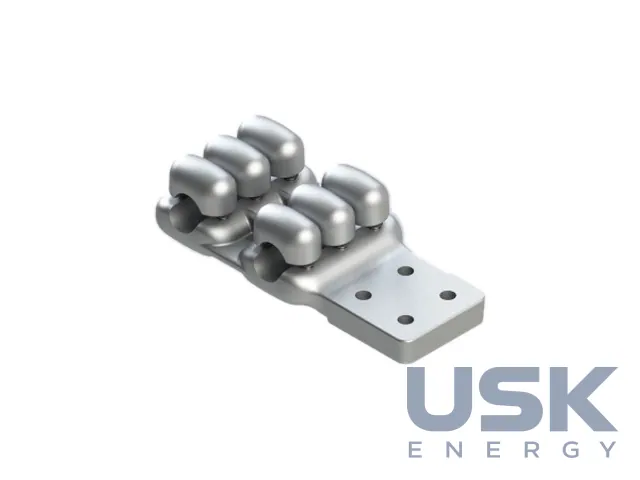

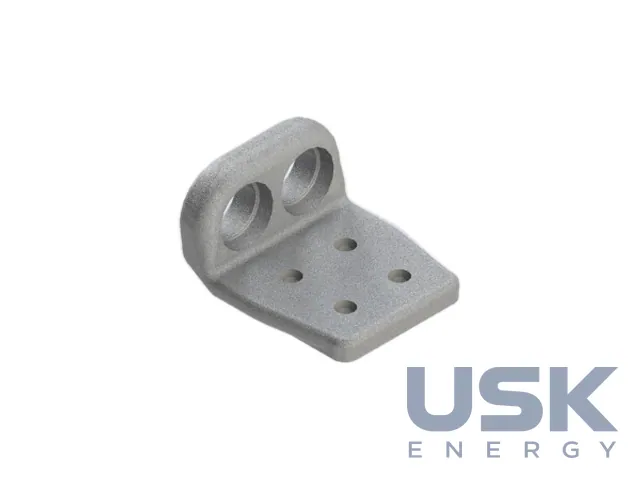

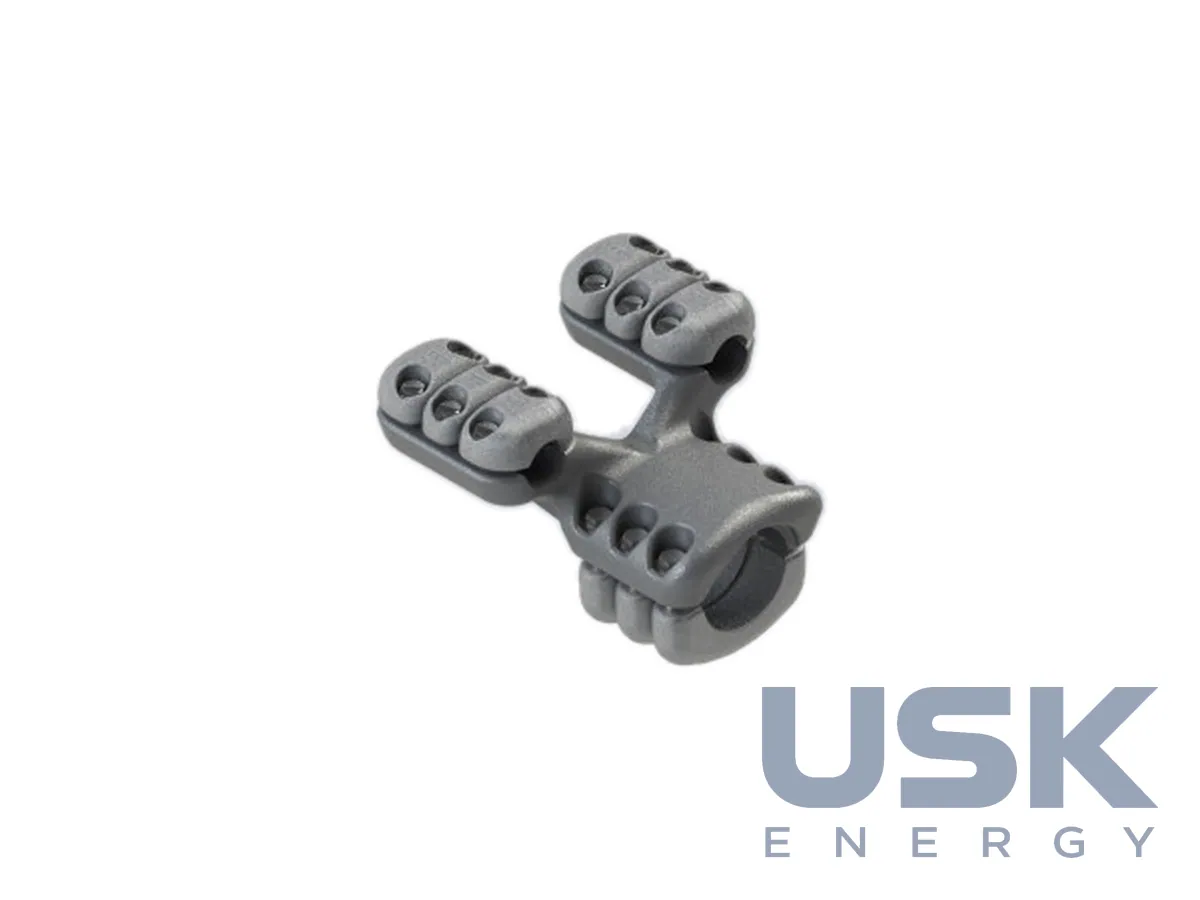

Номенклатура будується за схемою «що з чим з'єднуємо». Паралельні затискачі та з'єднувачі провід-провід, прямі з'єднувачі провід-вивід і провід-провід, прохідні шинотримачі, кутові на 45° і 90°, Т-подібні й A-подібні з'єднувачі. Окрема група відведена під компенсатори, включно з прямими болтовими муфтами та кутовими компенсаторами на 90° з плоским виводом. Плоскі виводи випускають на 45°, на 90°, кутові й Т-подібні, шинотримачі бувають з опорною плитою Т-типу та з компенсаційною муфтою. Доповнюють ряд плашкові затискачі, розпірки, заземлювальні та шпилькові затискачі, а також кільця для рухомого контакту пантографних роз'єднувачів, зокрема подвійні алюмінієві. Для гнучкої ошиновки з кількох проводів у фазі передбачено розпірки, які тримають проводи на заданій відстані, а кінцеві ковпаки закривають торці трубчастих шин і водночас працюють як екран.
Кожен вузол можна замовити в болтовому, пресованому або зварному виконанні. Болтове зручне під час реконструкції та заміни обладнання, пресоване і зварне ставлять там, де з'єднання має служити без підтягування весь строк ВРП. В асортименті є біметалеві й мідні затискачі для переходу на мідні виводи апаратів, а також набори для гірлянд ізоляторів під спеціальні з'єднувачі. Усі розміри в каталогах указано в міліметрах, під час замовлення треба повідомити точний діаметр шини або проводу. У базі виробника понад 4 тисячі типових виробів, і щороку додається ще близько тисячі виготовлених під конкретні об'єкти.
На 500 кВ і вище питання корони стає не менш важливим, ніж механіка. Для цього SubCon містить екранні кільця та накладки, антикоронні кулі й кінцеві ковпаки трубчастих шин. Екрани добирають для вводів, ТС/ТН і силових трансформаторів, щоб знизити напруженість поля на крайках арматури та рівень радіозавад. З'єднувачі проходять випробування за галузевими стандартами на стійкість до зовнішніх впливів, виробництво сертифіковано за ISO 9001.
Під проєкт PLP постачає комплект повністю, від затискачів і шинотримачів до багатодротового й трубчастого проводу, ізоляторів і матеріалів заземлення. Пакування формують за проєктом, тому на майданчику простіше знайти потрібну позицію та змонтувати комірку без пересортування. Компанію засновано в 1947 році, підстанційні проєкти з арматурою SubCon виконано в понад 100 країнах, і для типових класів напруги підбір зазвичай зводиться до вибору готових позицій каталогу.
Технічні характеристики
| Номенклатура | апаратні затискачі, з'єднувачі (прямі, Т-подібні, кутові 45°/90°, паралельні), компенсатори, шинотримачі, заземлювальні та шпилькові затискачі, A-подібні з'єднувачі |
|---|---|
| Виконання | болтове, пресоване, зварне |
| Напруга | 230 кВ, 500 кВ, 765 кВ; досвід 800 і 1100 кВ, підстанції EHV AC і DC |
| Екранування | екранні кільця, кулі, ковпаки шин; екрани для вводів, ТС/ТН, трансформаторів |
Запит ціни та строку поставки
PLP SubCon — шинна арматура та затискачі підстанцій 230–765 кВ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які класи напруги випускають арматуру SubCon?
На 230, 500 і 765 кВ. Є досвід робіт на 800 і 1100 кВ, на підстанціях EHV змінного й постійного струму.
Яке виконання з'єднань доступне?
Болтове, пресоване та зварне. Кутові з'єднувачі випускають на 45° і 90°.
Чи постачають антикоронні екрани?
Так, екранні кільця, кулі та ковпаки шин, а також екрани для вводів, ТС/ТН і трансформаторів. Арматуру комплектують за проєктом ВРП.
