PLP String Hardware — зчіпна арматура гірлянд (сережки, вушка, скоби, ланки, подовжувачі)
Лінійка зчіпної арматури PLP для збирання гірлянд ізоляторів на навантаження 30K–50K lb (≈133–222 кН). Арматура сумісна з ізоляторами класів ANSI 52-3 і 52-5.
- Склад
- вушка та сережки кульового і гніздового типу (Ball/Socket), скоби, ланки, подовжувачі, вертикальні зв'язки для фаз
- Hot Line Extension Links
- ланки для робіт під напругою
- Навантаження
- 30K–50K lb (≈133–222 кН)
- Сумісність
- ізолятори класів ANSI 52-3, 52-5
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Гірлянду ізоляторів на ПЛ збирають як ланцюжок, і кожна ланка між траверсою, ізоляторами та затискачем проводу має свою деталь. PLP String Hardware об'єднує цю зчіпну арматуру в одну лінійку. До неї входять кульові та гніздові елементи (Ball/Socket), вушка й сережки, скоби, ланки, подовжувачі та вертикальні зв'язки для фаз. З таких деталей монтажна організація збирає гірлянду під конкретну опору, тип ізолятора й схему підвісу, не шукаючи сумісні вироби в різних постачальників.

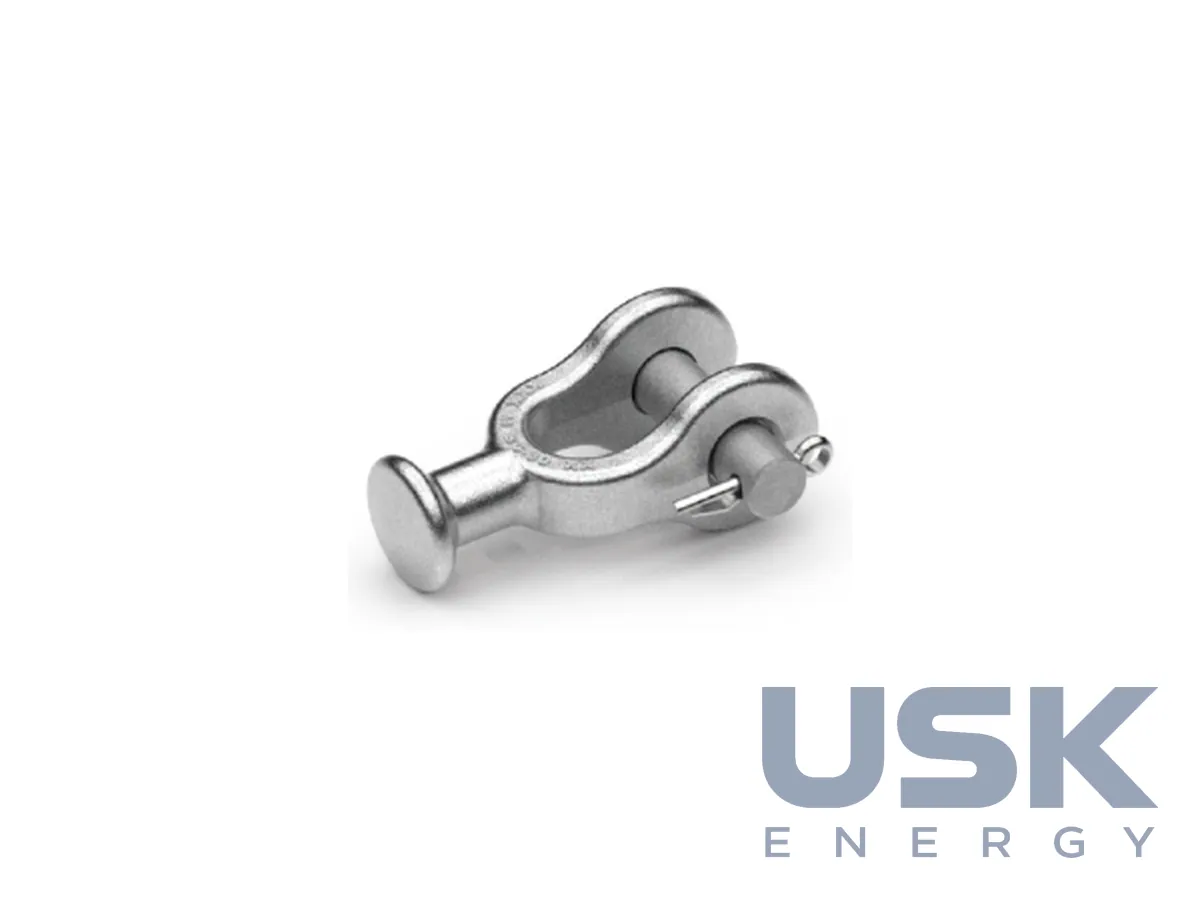

Кульові та гніздові елементи працюють на стику з тарілчастими ізоляторами. На шапці ізолятора є гніздо, на стрижні кулька, тому перша і остання ланки гірлянди мають таке саме з'єднання. Кульова сережка входить у гніздо верхнього ізолятора, а гніздове вушко приймає кульку нижнього і передає навантаження далі на затискач або коромисло. Арматуру узгоджено з ізоляторами класів ANSI 52-3 і 52-5, тобто розміри кульки та гнізда відповідають цим класам і з'єднання не потребує перехідників.

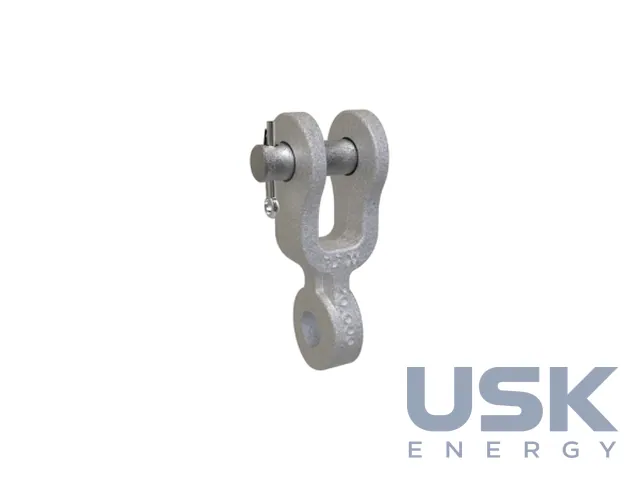

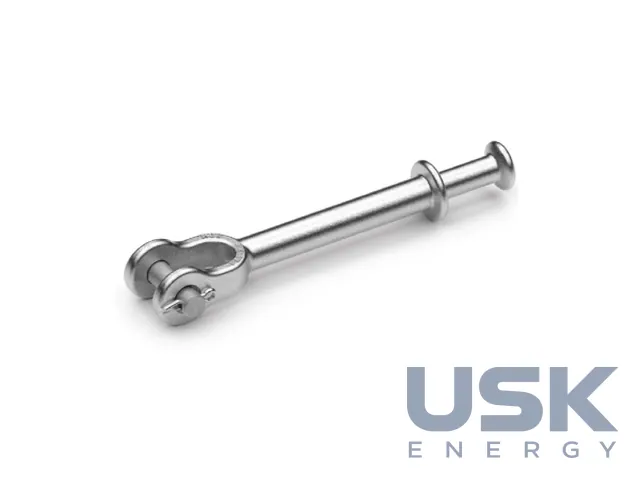

Скоби, ланки та сережки з'єднують ці елементи з траверсою, коромислами та підтримувальними чи натяжними затискачами. Скоба кріпиться пальцем до вушка або пластини, ланка подовжує ланцюжок і дає йому шарнірну рухливість, а сережка змінює площину з'єднання. Подовжувачі потрібні там, де гірлянду треба зробити довшою, наприклад щоб витримати необхідну відстань від проводу до тіла опори або вирівняти положення затискача. Вертикальні зв'язки з'єднують між собою вузли фаз, коли схема підвісу цього вимагає. У тому самому розділі каталогу PLP розміщує й екранні кільця серії CR для проміжних, кутових і натяжних гірлянд, тож для ліній вищих класів напруги антикоронний захист підбирають разом із рештою арматури.
Уся лінійка розрахована на навантаження класів від 30K до 50K lb, це приблизно 133–222 кН. Клас кожної деталі вибирають не нижчим за клас ізоляторів, щоб гірлянда не мала слабшої ланки. Якщо ізолятори на лінії мають більшу міцність, арматуру беруть із відповідного вищого класу. Деталі однієї лінійки погоджено між собою за розмірами пальців і отворів, тому при збиранні ланки підходять одна до одної без підгонки.
Окрема група виробів, Hot Line Extension Links, призначена для робіт під напругою. Їх застосовують, коли бригада переносить провід, міняє ізолятори чи затискачі без відключення лінії. Ланка подовжує гірлянду і дає місце для інструменту та ізолювальних штанг. Для такої роботи деталі підбирають разом із технологічною картою робіт під напругою, а бригада працює за правилами безпеки своєї організації. Перед збиранням гірлянди перевіряють, що всі шплінти та фіксатори пальців встановлено на місце, бо від цього залежить, чи не розійдеться з'єднання під навантаженням і вібрацією.
Технічні характеристики
| Склад | вушка та сережки кульового і гніздового типу (Ball/Socket), скоби, ланки, подовжувачі, вертикальні зв'язки для фаз |
|---|---|
| Hot Line Extension Links | ланки для робіт під напругою |
| Навантаження | 30K–50K lb (≈133–222 кН) |
| Сумісність | ізолятори класів ANSI 52-3, 52-5 |
Запит ціни та строку поставки
PLP String Hardware — зчіпна арматура гірлянд (сережки, вушка, скоби, ланки, подовжувачі), PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 90 98 90 |
|---|---|
| HS, 6 знаків | 7326 90 |
| CN (ЄС) | 7326 90 98 |
| HTSUS (США) | 7326 90 86 88 |
| Митний тариф КНР | 7326 90 19 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яке навантаження розрахована арматура?
30K–50K lb, приблизно 133–222 кН.
З якими ізоляторами сумісна арматура?
З ізоляторами класів ANSI 52-3 і 52-5.
Чи є елементи для робіт під напругою?
Так, ланки Hot Line Extension Links призначені для робіт під напругою.
