PLP String Assemblies — комплекти зчіпної арматури гірлянд ізоляторів ПЛ до 765 кВ

Опис

Гірлянда ізоляторів на опорі ПЛ складається з ізоляторів і металевих деталей, що їх тримають. Між траверсою та проводом стоїть ланцюжок зчіпної арматури, тобто вушка, сережки, скоби, ланки, коромисла, підтримувальні або натяжні затискачі, а на високих класах напруги ще й екранні кільця. PLP String Assemblies зводить цю арматуру в типові комплекти для ліній до 765 кВ, щоб проєктувальник не збирав гірлянду з окремих позицій каталогу, а брав готову перевірену схему і за потреби підганяв її під свої умови.

Комплекти згруповано за чотирма ознаками. Перша з них номінальна напруга лінії, від неї залежать довжина гірлянди та потреба в антикоронних елементах. Друга кількість проводів у фазі, тут є варіанти для одиночного проводу та для розщеплення на 2, 3 і 6 проводів. Третя тип вузла, четверта вертикальна міцність ізоляторів, з якими працює арматура. За навантаженням комплекти розраховано на класи ізоляторів від 30K до 100K lb, це приблизно 133–445 кН. Так арматура в гірлянді має той самий клас міцності, що й ізолятор, і слабкої ланки в ланцюжку немає. Для проєктувальника це зручно ще й тим, що комплект підбирають одразу за паспортною міцністю ізолятора, без окремого перерахунку кожної деталі. Якщо на лінії ставлять ізолятори іншого класу, змінюється і весь набір арматури, а не одна сережка чи скоба.

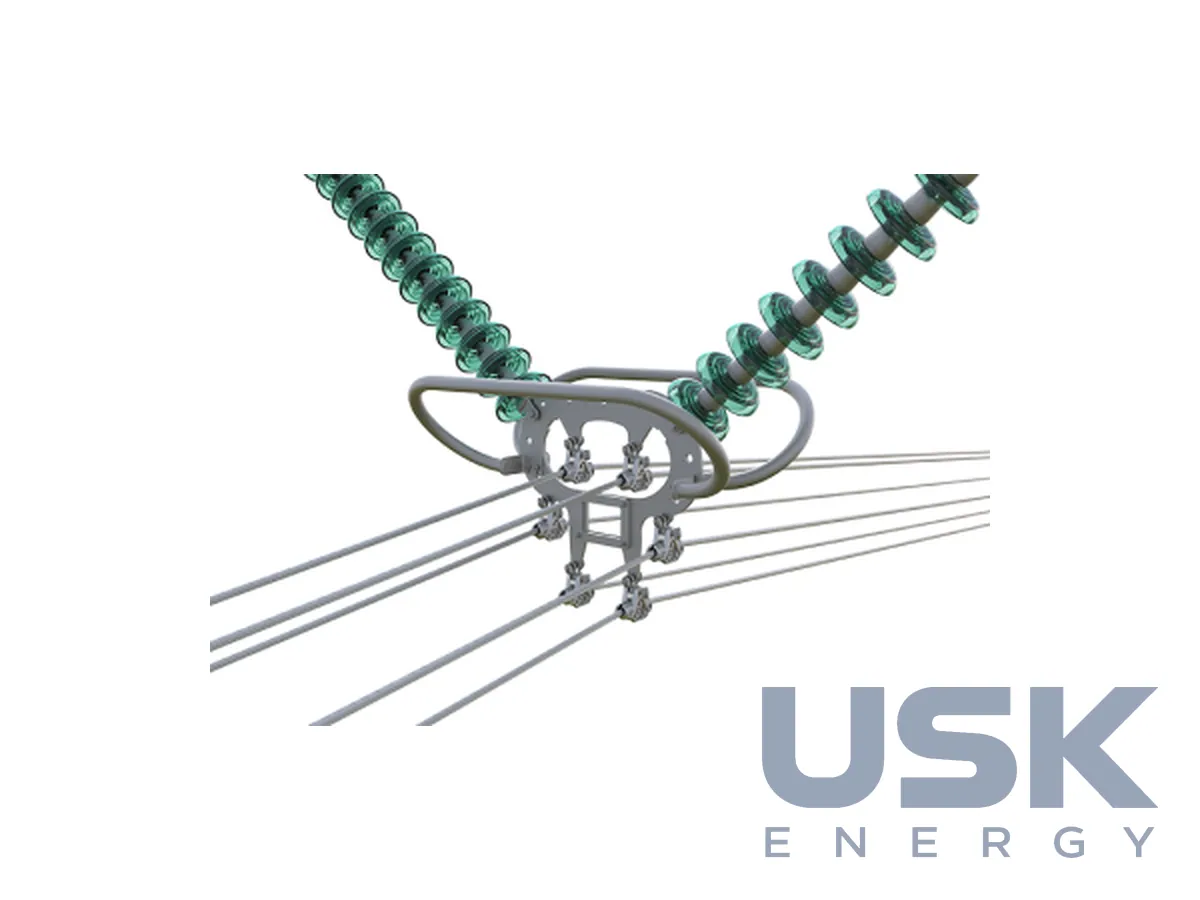

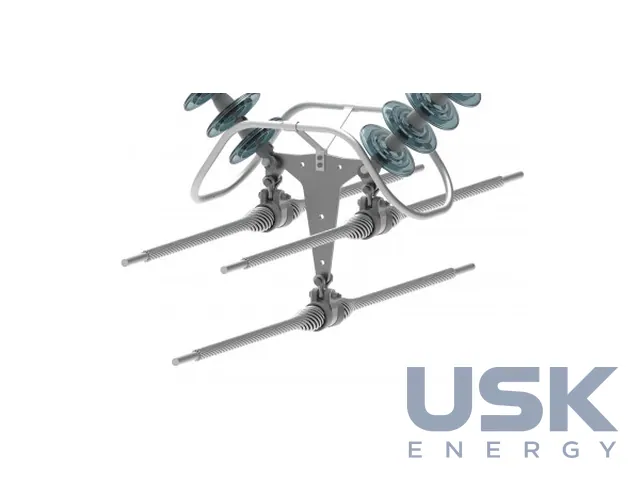

За типом вузла серія охоплює чотири групи. Проміжні підтримувальні гірлянди виконують у вигляді I-гірлянд і V-гірлянд, остання тримає провід двома гілками і обмежує його відхилення під вітром. Окремо йдуть кутові підтримувальні гірлянди для опор на кутах повороту траси, натяжні гірлянди для анкерних опор і шлейфові збірки, на яких підвішують шлейф між натяжними гірляндами. На сайті виробника ці групи подано як підвіски для одиночного і подвійного проводу, кутові підвіски, натяжні збірки, а також окремо збірки для розщеплення на три і на шість проводів.

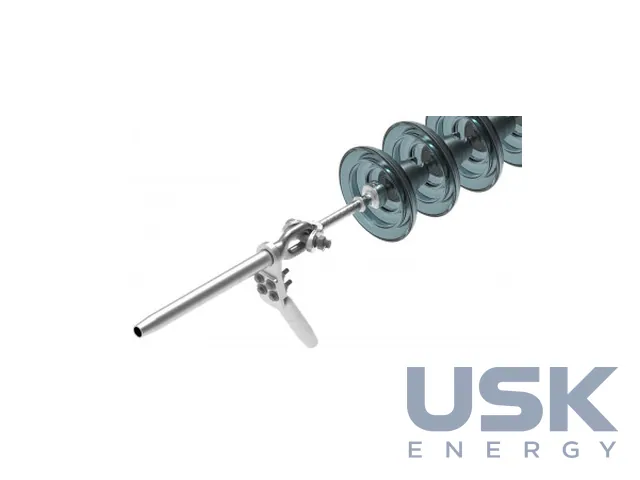

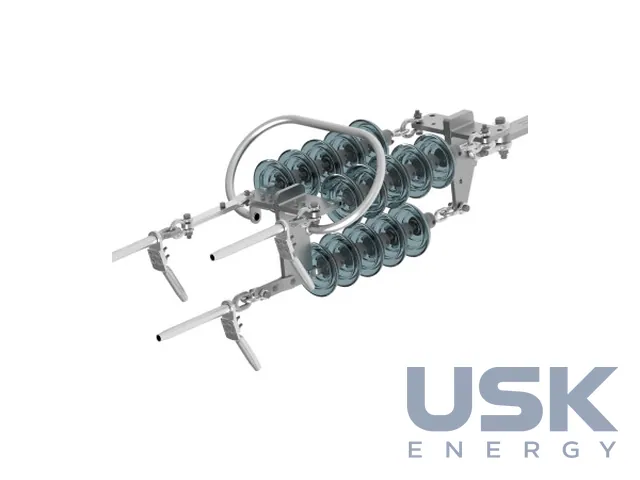

Натяжні гірлянди розраховано до 95 % розривного навантаження проводу, тобто вузол витримує майже повну міцність самого проводу. Для натяжних збірок на замовлення додають пристрої регулювання натягу. Ними підтягують провід при монтажі та вирівнюють стрілу провисання між фазами або субпроводами розщепленої фази.

Типовий комплект править за відправну точку. Проєкт адаптують під задані ізолятори, потрібну довжину гірлянди і крок розщеплення фази, тому одна й та сама схема підходить для різних типів скляних, порцелянових чи полімерних ізоляторів. Для ліній високих класів напруги збірку можна замовити з випробуваннями на корону, вони підтверджують, що гірлянда разом з арматурою не створює коронного розряду і радіозавад при робочій напрузі.
