PLP Spacer Cable Hardware — арматура компактних ПЛ із захищеними проводами (spacer cable)

Опис

Компактна лінія з несучим тросом (spacer cable) відрізняється від звичайної ПЛ тим, що фази не рознесені на траверсі. Три захищені проводи висять під несучим тросом і тримаються на ізолювальних розпірках, розставлених уздовж прольоту. Така конструкція займає вузький коридор, менше страждає від дотику гілок і підходить для ліній 15–35 кВ у лісистій місцевості та забудові. Комплект арматури PLP для цих ліній включає розпірки, кронштейни, натяжні затискачі несучого троса, захист від стирання, полімерні ізолятори та в'язки для захищеного проводу.

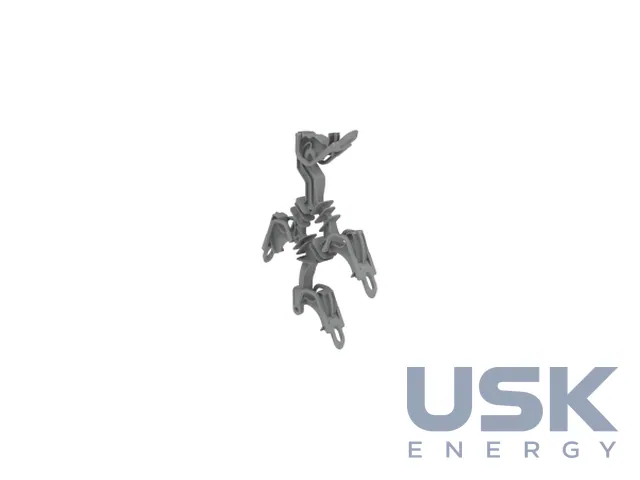

Розпірки випускають двох типів, Ratchet і Vertical. Розпірка Ratchet має корпус із зубчастою рейкою та поворотні важелі із собачкою. Сідло зверху лягає на несучий трос, у бічні сідла вкладають фазні проводи. Монтажник розвертає розпірку так, щоб сідла стали в лінію з проводами, вводить її в пучок боком при відкритих важелях, вкладає трос і проводи на місця, а потім закриває важелі рукою. Собачка заходить у зуби корпусу, і проводи фіксуються. Щоб додати ще один-два зубці й посилити утримання, важіль дотискають викруткою або свайкою, але без надмірного зусилля, бо собачка має залишатися повністю в зачепленні.

Біля опори розпірку ставлять так, щоб отвір під протирозгойдувальний важіль (Anti-Sway Arm) дивився на опору. На крутих ділянках траси з ухилом понад 20° замість стандартного сідла застосовують металевий поворотний затискач несучого троса. Його корпус навішують на трос і затягують болт, а важелі з проводами монтують так само, як на звичайній розпірці. Таким способом розпірка не сповзає вздовж троса під вагою проводів.

Розпірку можна встановити й ізолювальними штангами. Її беруть штангою типу shotgun, знімачем запобіжників або подібним інструментом, навішують на несучий трос, вкладають проводи в сідла і закривають важелі гачковою штангою, використовуючи її як важіль. Правило те саме, затягувати до щільного прилягання без перетягування. Біля діючих проводів працюють у засобах захисту відповідно до правил своєї організації.

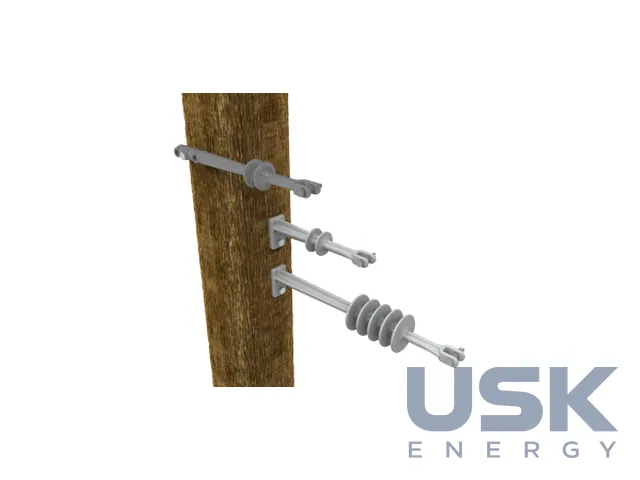

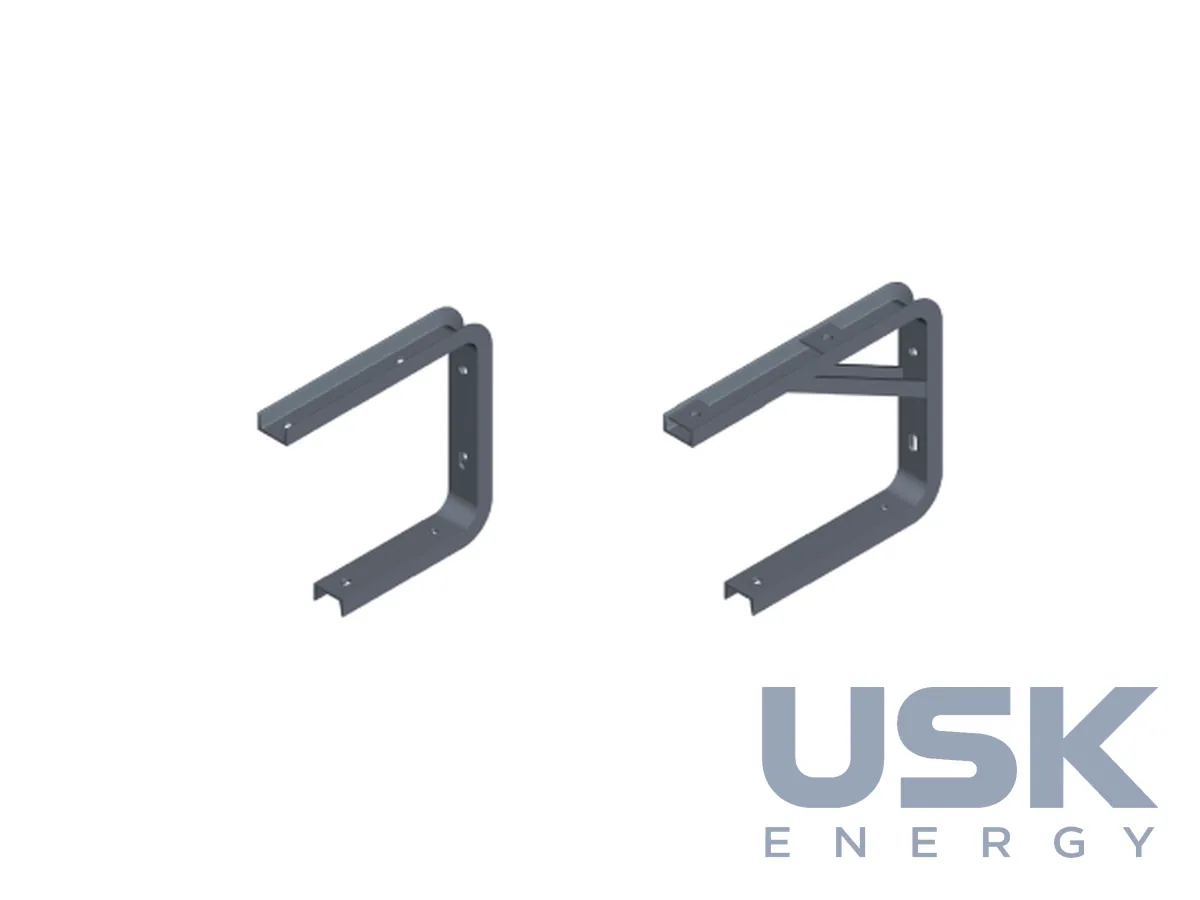

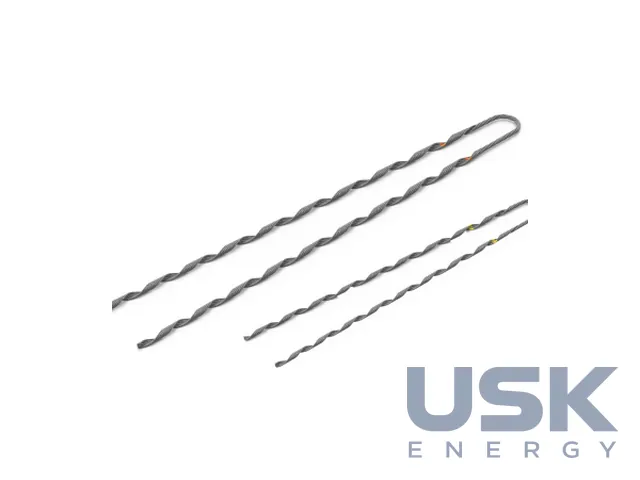

Кронштейни комплекту бувають кутові, анкерні, трифазні та для відпайок до трансформаторів, ними трос і фази кріплять до опор на різних типах вузлів. Ізоляцію на опорах виконують полімерні ізолятори, а провід до них прив'язують спіральними в'язками для захищеного проводу. На кінцях ділянок і в анкерних вузлах несучий трос закріплюють натяжними затискачами, а в місцях, де трос або провід труться об метал кронштейна чи інший провід, ставлять захисні накладки від стирання. У каталозі виробника ця арматура розбита на групи розпірок, в'язок, ізоляторів, натяжних і з'єднувальних затискачів, кабельного захисту та кронштейнів, тож лінію комплектують з однієї системи. Вироби одноразові, повторно їх не використовують і не переробляють. Монтаж доручають навченим електромонтерам, а до встановлення арматуру зберігають у коробках під навісом.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
