PLP INSULIGN — полімерні штирові, лінійно-стрижневі та котушкові ізолятори розподільних мереж
Полімерні ізолятори PLP INSULIGN з УФ-стабілізованого поліетилену для ПЛ розподільних мереж, пряма заміна порцелянових. Маса менша за половину порцелянового ізолятора, головки за ANSI розраховані на спіральні в'язки PLP.
- Штирові Tie Top / Vise Top
- ANSI C29.5, C29.6, класи 55-3 … 57-1; ANSI C29.15
- Лінійно-стрижневі (Line Post)
- ANSI C29.7, C29.18, класи 51-1C … 51-4F
- Котушкові
- ANSI C29.3 клас 53-2 (для нейтралі та вторинних проводів)
- Шийки
- C, F, J
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На ПЛ розподільних мереж провід здавна тримають порцелянові штирові, лінійно-стрижневі та котушкові ізолятори. Полімерні ізолятори PLP INSULIGN ставлять як пряму заміну цих виробів. Їх виготовляють з композиції на основі поліетилену високої густини зі стабілізацією проти ультрафіолету. Матеріал стійкий до розколювання, сколів і тріщин, а маса ізолятора становить менше половини маси порцелянового аналога. Діелектрична проникність композиції узгоджена з поліетиленовою оболонкою захищених проводів, тому ізолятори однаково придатні і для голих, і для захищених проводів.

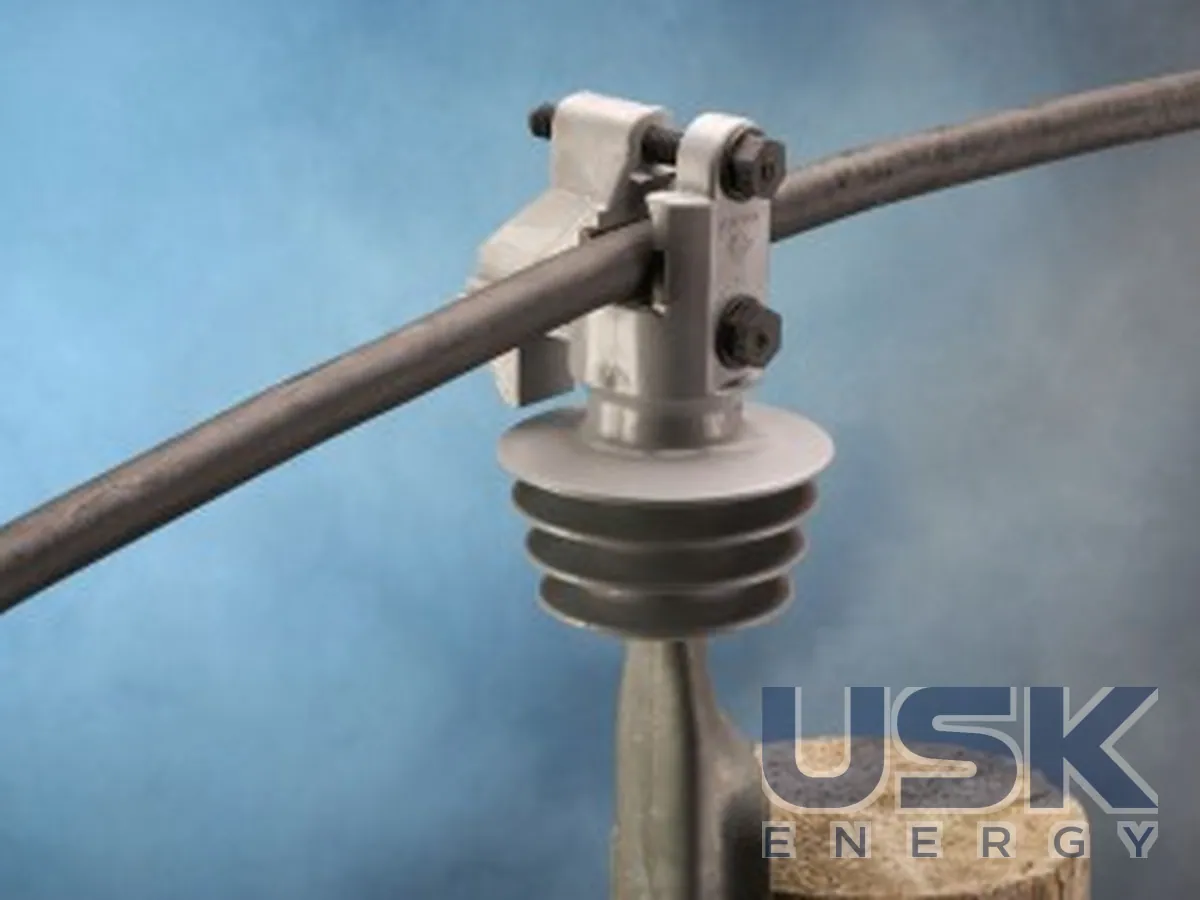

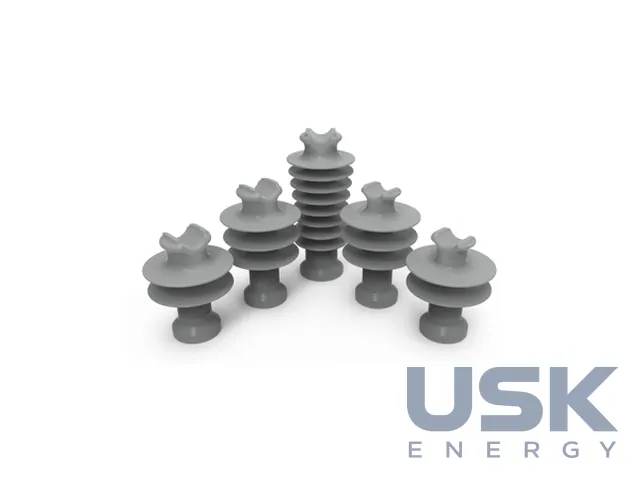

Штирові ізолятори серії мають два виконання. Tie Top має канавку на головці під в'язку і за розмірами головки, шийки та штиря відповідає ANSI C29.5 класів 55-3, 55-4, 55-5, 55-6, 55-7 та ANSI C29.6 класу 56-1, а весь ряд охоплює класи 55-3 … 57-1. Шийки бувають C, F і J, тому до них підходять усі спіральні та пластикові в'язки PLP, а також звичайний дріт для ручної в'язки, голий чи в ізоляції. Vise Top замість канавки має затискач на головці, який стягують нейлоновими болтами з головкою, що зривається. Так провід кріпиться без в'язки, а зусилля затягування задає сам болт. Штирові ізолятори виготовляють також за ANSI C29.15. Лінійка розрахована на мережі 15, 25 і 35kV і на штирі 1 або 1-3/8 дюйма.
Варто враховувати, що стандарти ANSI C29.5 і C29.6 написані для порцеляни мокрого формування. Полімерні ізолятори INSULIGN спроєктовано так, щоб вони відповідали розмірним, електричним і механічним вимогам цих стандартів для свого класу. Для окремих позицій каталог зазначає, що електричні вимоги класу виконано, а одна з фізичних характеристик відрізняється від стандарту.
Лінійно-стрижневі ізолятори Line Post відповідають ANSI C29.7 і C29.18, класам 51-1C … 51-4F. Ізолятор кріплять до кронштейна або траверси через шпильку 3/4 дюйма з різьбою 10 UNC, яку вкручують у його основу. Шпильку в комплект не включено. Верхню канавку ізолятора орієнтують уздовж проводу. Під час першого монтажу ізолятор у доброму стані можна зняти й поставити знову, а після тривалої експлуатації знятий виріб повторно не застосовують.

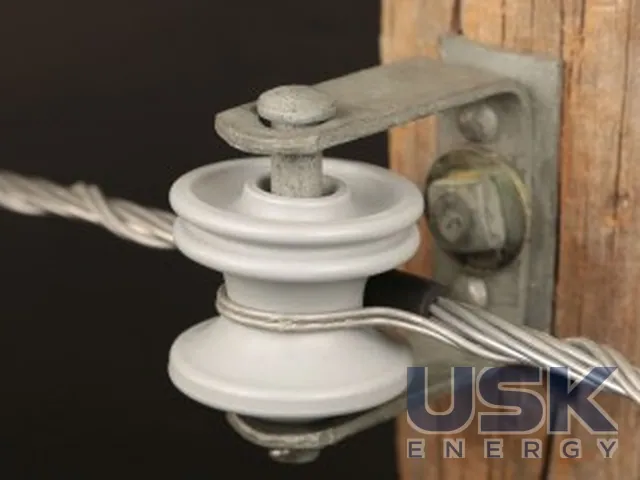

Котушковий ізолятор IP-53-2 ізолює і тримає нейтраль та вторинні проводи, голі чи захищені, на опорі або на стіні будинку з різними варіантами кріплення скобою. Він відповідає класу 53-2 за ANSI C29.3 і перевищує його електричні вимоги, має шийку 1-3/4 дюйма і важить лише 0.34 lbs. Ізолятор сумісний з арматурою будь-якого виробника для котушкових ізоляторів цього класу та з котушковими в'язками PLP і EZ-WRAP. Усі полімерні ізолятори PLP повністю придатні до переробки. Зберігають їх у коробках під навісом.
Технічні характеристики
| Штирові Tie Top / Vise Top | ANSI C29.5, C29.6, класи 55-3 … 57-1; ANSI C29.15 |
|---|---|
| Лінійно-стрижневі (Line Post) | ANSI C29.7, C29.18, класи 51-1C … 51-4F |
| Котушкові | ANSI C29.3 клас 53-2 (для нейтралі та вторинних проводів) |
| Шийки | C, F, J |
| Матеріал | поліетилен з УФ-стабілізацією; маса менше половини порцелянового |
| Застосування | голі та захищені проводи |
Запит ціни та строку поставки
PLP INSULIGN — полімерні штирові, лінійно-стрижневі та котушкові ізолятори розподільних мереж, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
За якими стандартами виготовлені штирові ізолятори?
Tie Top і Vise Top за ANSI C29.5, C29.6 класів 55-3 … 57-1 та за ANSI C29.15. Шийки C, F, J.
Чим полімерний ізолятор кращий за порцеляновий?
Маса менша за половину порцелянового, матеріал поліетилен з УФ-стабілізацією. Ізолятор ставлять прямою заміною порцелянового.
Для чого котушковий ізолятор?
Котушковий ізолятор класу 53-2 за ANSI C29.3 кріплять нейтраль і вторинні проводи. Він підходить для голих і захищених проводів.
