PLP INSULIGN Guy Strain Insulator — склопластикові ізолятори для відтяжок
Ізолятори PLP INSULIGN зі склопластикового стрижня з опресованими кінцевиками для електричної ізоляції відтяжок опор ПЛ. Номінальна міцність 16 000, 21 000, 30 000 і 36 000 lb (≈71–160 кН).
- Номінальна міцність
- 16 000, 21 000, 30 000, 36 000 lb (≈71–160 кН)
- Стрижень
- склопластик із захисною оболонкою від УФ
- Кінцевики
- опресовані, проушина / скоба
- Застосування
- відтяжки опор і міжопорні відтяжки ПЛ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

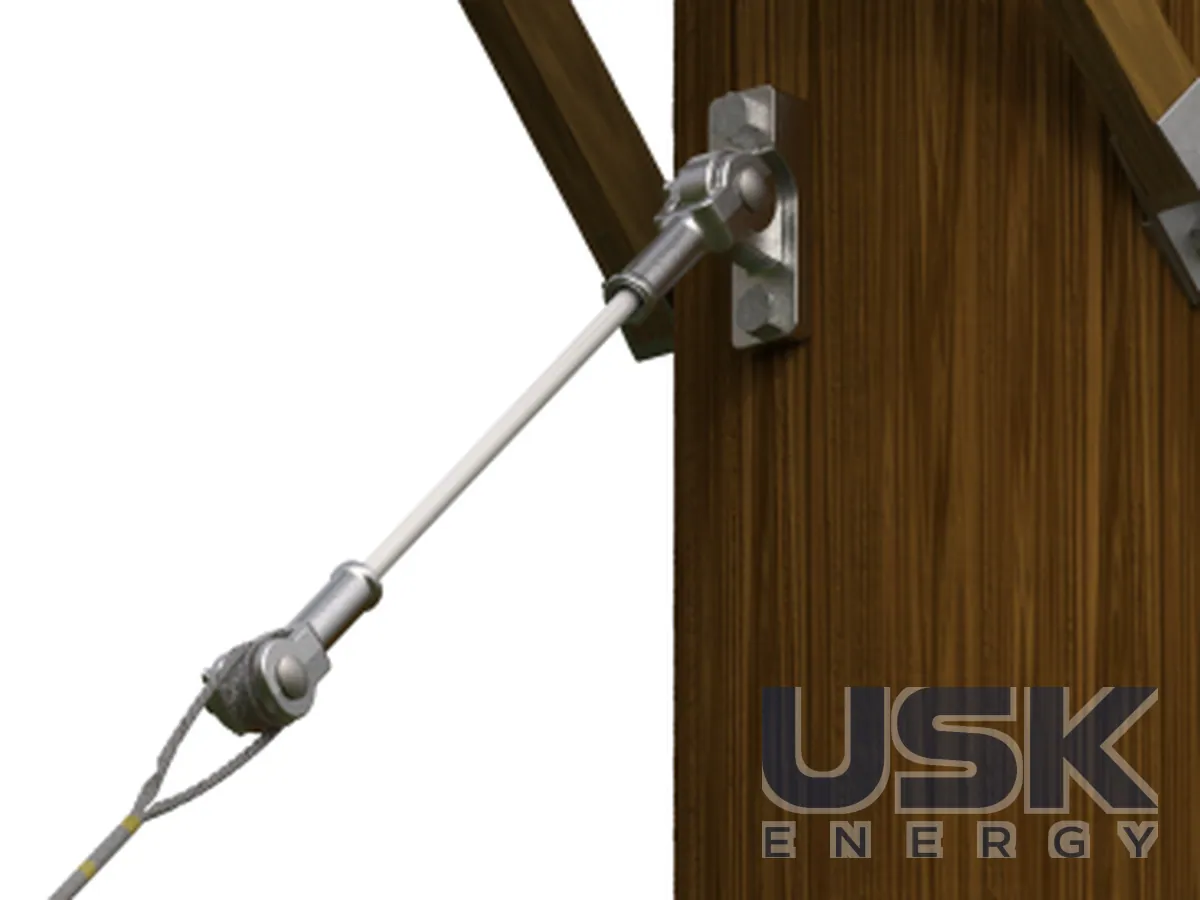

Відтяжка опори ПЛ тягнеться від верху стовпа до анкера в землі, і в разі обриву проводу, перекриття чи пошкодження ізоляції на опорі вона може опинитися під напругою. Тоді небезпечний потенціал виходить туди, де ходять люди, худоба і працюють монтери. Ізолятор INSULIGN Guy Strain Insulator врізають у трос відтяжки, і він розриває її електричне коло. Під час нормальної роботи лінії він тримає безпечну ізоляційну відстань для обслуговуючого персоналу та населення поруч з опорою. Серію ставлять на звичайні відтяжки опор, що йдуть до анкера, і на міжопорні відтяжки ПЛ. Виробник подає ці ізолятори у двох каталогах, для розподільних мереж і для веж та антенних щогл, тож та сама конструкція працює і на дерев'яних стовпах, і на сталевих спорудах на відтяжках, де трос теж треба відокремити від землі.
Основа ізолятора виготовлена зі склопластикового стрижня. Його вкриває захисна вуальна оболонка, яка захищає склопластик від ультрафіолету. Порівняно з порцеляновими натяжними ізоляторами склопластиковий стрижень дає більшу ізоляційну довжину, тому ризик сухого і мокрого перекриття менший, а наслідки його легші. За даними виробника, склопластиковий ізолятор також довше служить на лінії, ніж звичайна порцеляна, і його не треба оберігати від сколів так, як порцеляновий.
На кінцях стрижня опресовано металеві кінцевики, їх виконують з проушиною або зі скобою. Опресування дає стабільну утримувальну силу від виробу до виробу. Металеві деталі гарячеоцинковані за ASTM A153 або ASTM A123. Номінальна міцність серії 16 000, 21 000, 30 000 і 36 000 lb (≈71–160 кН), у каталозі ці значення вказані як мінімальна руйнівна міцність. Від класу залежить і діаметр пальця скоби. Для 16 000 і 21 000 lb він становить 5/8 дюйма, для 30 000 і 36 000 lb 3/4 дюйма.
Довжину стрижня вибирають за потрібною ізоляційною відстанню. Стандартний ряд включає 12, 18, 24, 36, 42, 54, 78, 96, 120 і 144 дюйми, інші довжини виготовляють на замовлення. Довжина закодована в каталожному номері, тому при заміні старого ізолятора досить знати клас міцності, тип кінцевиків і довжину. Ізолятор підбирають під трос відтяжки та арматуру, з якою він з'єднується, і перед монтажем перевіряють, чи правильно вибрано типорозмір.
У комплект поставки входять два кронштейни для зберігання кабелю та дві пари підвісних кронштейнів, кабельні стяжки і комплекти кабельного захисту замовляють окремо. Ізолятори зберігають у заводських коробках під навісом і поводяться з ними обережно, як з точними виробами, щоб не пошкодити оболонку і кінцевики. Монтаж на відтяжку виконують навчені електромонтери за правилами безпеки своєї організації. Біля діючих проводів особливо стежать, щоб не торкнутися струмоведучих частин.
Технічні характеристики
| Номінальна міцність | 16 000, 21 000, 30 000, 36 000 lb (≈71–160 кН) |
|---|---|
| Стрижень | склопластик із захисною оболонкою від УФ |
| Кінцевики | опресовані, проушина / скоба |
| Застосування | відтяжки опор і міжопорні відтяжки ПЛ |
Запит ціни та строку поставки
PLP INSULIGN Guy Strain Insulator — склопластикові ізолятори для відтяжок, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яка номінальна міцність ізоляторів?
16 000, 21 000, 30 000 і 36 000 lb, приблизно 71–160 кН.
З якого матеріалу виготовлений ізолятор?
Стрижень склопластиковий із захисною оболонкою від УФ, кінцевики опресовані.
Де застосовуються ізолятори INSULIGN?
На відтяжках опор і міжопорних відтяжках ПЛ.
