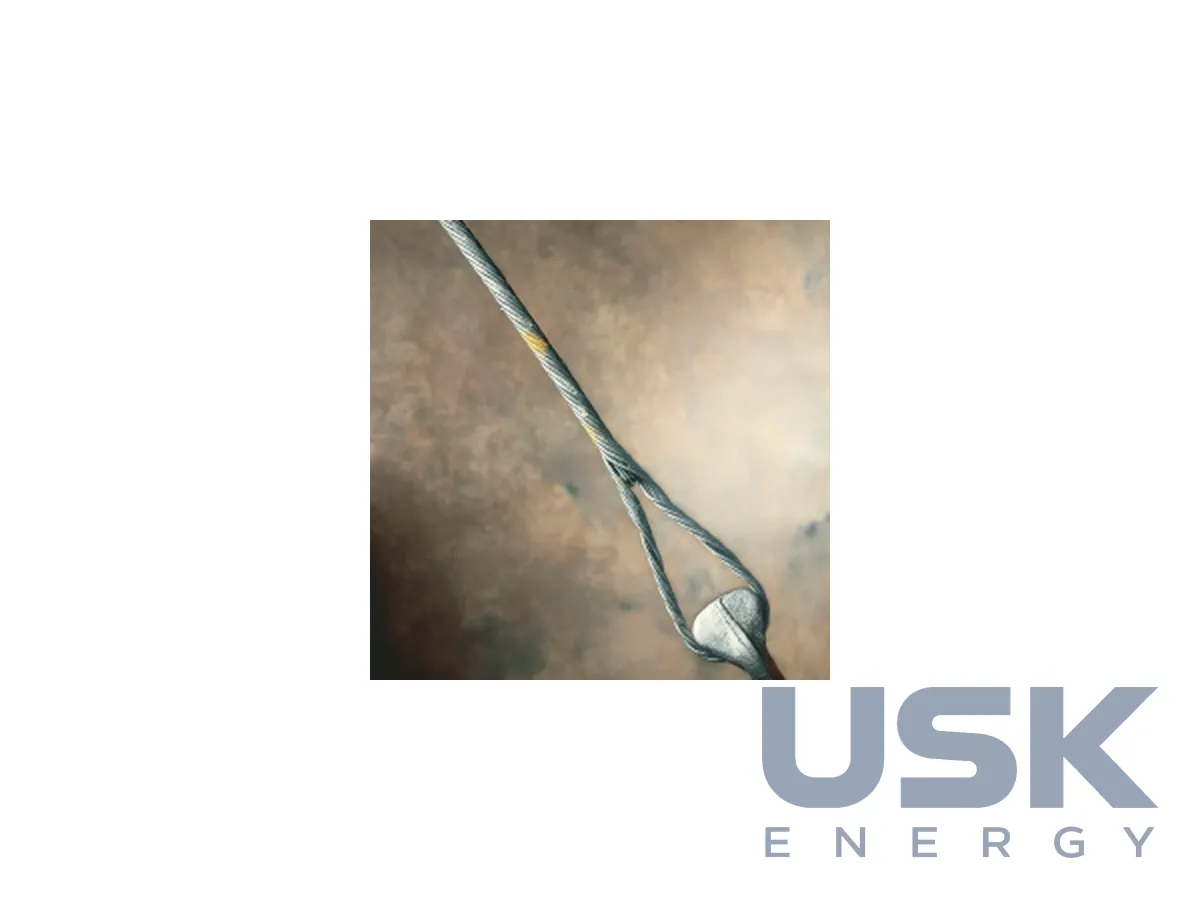

PLP GUY-GRIP — спіральний натяжний затискач для відтяжок опор
PLP GUY-GRIP це спіральне (преформоване) закінчення троса відтяжки, винайдене PLP у 1940-х роках. Затискач витримує 100 % розривного навантаження троса і застосовується для анкерування відтяжок дерев'яних опор розподільних мереж.
- Призначення
- анкерування відтяжок дерев'яних опор розподільних мереж
- Міцність закінчення
- 100 % розривного навантаження троса
- Матеріал
- той самий, що й трос (оцинкована сталь та ін.)
- Монтаж
- без інструменту, допускається 2 перемонтажі протягом 90 днів
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
GUY-GRIP закріплює кінець троса відтяжки на анкерному стрижні або іншій арматурі без клинів, болтів і жимків. Спіральну конструкцію з навитого дроту PLP запропонувала в 1940-х роках, і невдовзі на її основі з'явився цей затискач. Відтоді ним анкерують відтяжки на мільйонах опор. Основне застосування стосується одиночних дерев'яних опор розподільних мереж. На грозозахисних тросах ПЛ затискач не випробовували, і для них його не застосовують.
Затискач складається з двох гілок спірально навитих прутків, з'єднаних скрученою петлею. Петлю заводять в око анкерного стрижня, а гілки навивають на трос, і вони охоплюють його по всій довжині контакту. Прутки виготовляють з того самого матеріалу, що й трос, щоб не було гальванічної пари. У каталозі є оцинкована сталь, Bezinal, Copperweld, сталь з алюмінієвим плакуванням і нержавійка марок 302 та 316. Заявлена утримувальна здатність становить 100 % опублікованого розривного навантаження троса для всіх цих матеріалів. Діаметр скрученої петлі близький до діаметра самого троса, тому канавка анкерного ока потрібна лише трохи ширша за трос. Напрям навивання затискача має збігатися з напрямом повивання троса, а більшість тросів мають ліве повивання.
Монтаж роблять вручну, спеціальний інструмент для навивання не потрібен. Над анкерним стрижнем кріплять таль на відстані приблизно у дві довжини затискача і натягують відтяжку до потрібного зусилля. Трос кладуть у затискач по мітці переходу. Мітки A використовують на анкерних стрижнях і дрібній арматурі, мітки B на тросах малих діаметрів, коли петля має охопити більший ізолятор чи коуш. Трос обрізають приблизно на ширину долоні вище анкерного стрижня, а хвіст за бажання пропускають через петлю для заземлення. Потім навивають першу гілку, крім двох останніх кроків, протягують другу гілку крізь око, суміщають мітки й навивають її. Таль знімають лише тоді, коли всі кінці прутків защіпнуто на тросі.
Протягом перших 90 днів, тобто 3 місяців після встановлення, затискач можна зняти й поставити знову 2 рази, щоб перетягнути відтяжку. Пізніше при кожному демонтажі ставлять новий. Арматура має бути з плавним контуром і достатнім радіусом, гаки, рим-болти й гайки для цього не годяться. Вона не повинна обертатися навколо осі троса. Затискач не застосовують як монтажний інструмент або як фальшзакінчення, і він не призначений для передачі струму, тому відгалуження поверх нього не роблять.
Для стабільної роботи натяг відтяжки варто тримати не нижчим приблизно 10 % розривного навантаження троса. Важкі коуші при великому натягу можуть зім'ятися, тому в петлю з коушем вставляють товстий палець. Для кількох відтяжок на одній опорі є окрема інструкція SP3253.
Технічні характеристики
| Призначення | анкерування відтяжок дерев'яних опор розподільних мереж |
|---|---|
| Міцність закінчення | 100 % розривного навантаження троса |
| Матеріал | той самий, що й трос (оцинкована сталь та ін.) |
| Монтаж | без інструменту, допускається 2 перемонтажі протягом 90 днів |
Запит ціни та строку поставки
PLP GUY-GRIP — спіральний натяжний затискач для відтяжок опор, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7326 20 00 90 |
|---|---|
| HS, 6 знаків | 7326 20 |
| CN (ЄС) | 7326 20 00 |
| HTSUS (США) | 7326 20 00 90 |
| Митний тариф КНР | 7326 20 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке навантаження витримує GUY-GRIP?
Закінчення витримує 100 % розривного навантаження троса.
Чи можна перемонтувати затискач?
Так, допускається 2 перемонтажі протягом 90 днів.
З якого матеріалу виготовлений затискач?
З того самого матеріалу, що й трос, наприклад з оцинкованої сталі.
