PLP FIBERLIGN для OPGW — підтримувальна та натяжна арматура грозотроса з оптичним кабелем
Повний комплект лінійної арматури PLP FIBERLIGN для монтажу грозотроса з оптичним кабелем (OPGW) на опорах ПЛ. До нього входять підвіси, натяжні затискачі, заземлення та спуски, а конструкція знижує механічні навантаження на оптичні волокна під час вібрації та танцю.
- Склад
- підтримувальні затискачі (одинарні, подвійні, Cushion Clamp, EZ Cushion), натяжні (спіральні, болтові, з U-болтом), заземлювальні та спускові затискачі, ремонтні прутки, пристрій OTD
- Захист волокна
- структурні армувальні прутки та еластомерні вставки знижують стиснення і вигин
- Вставки
- еластомер, стійкий до УФ, атмосфери та перепадів температур, з алюмінієвим армуванням
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
OPGW виконує на ПЛ дві ролі одночасно. Це грозозахисний трос і водночас лінія зв'язку, бо в його осерді лежать оптичні волокна. Звичайна арматура для троса тисне на OPGW зосереджено, і в точці кріплення волокна можуть отримати мікрозгини, що погіршують загасання сигналу. Комплект FIBERLIGN для OPGW побудовано так, щоб розподіляти осьові та радіальні зусилля на велику поверхню кабелю. До нього входять підтримувальні затискачі одинарні, подвійні, Cushion Clamp і EZ Cushion, натяжні затискачі спіральні, болтові та з U-болтом, заземлювальні й спускові затискачі, ремонтні прутки та натяжний пристрій OTD.
Основний принцип полягає в структурних армувальних прутках. Їх навивають на OPGW першим шаром, а вже поверх кладуть затискач або натяжну спіраль, тож сам кабель не стискається губками. У підтримувальних вузлах між прутками й корпусом лежать еластомерні вставки з алюмінієвим армуванням, стійкі до ультрафіолету, атмосферних впливів і перепадів температур. Вони зменшують стискання та згин у точці підвісу і пом'якшують вплив вібрації та танцю на волокна.

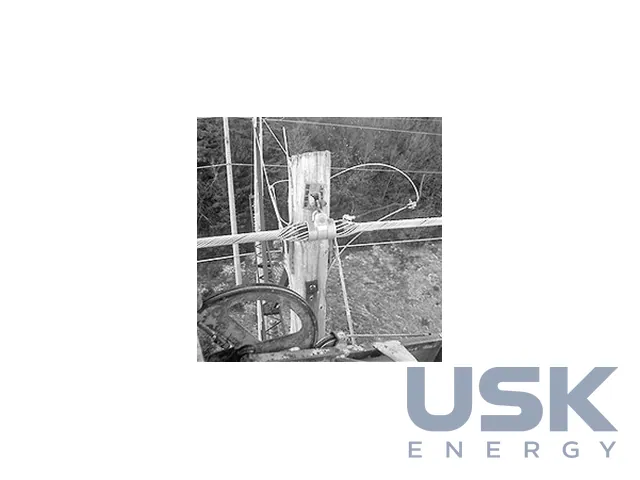

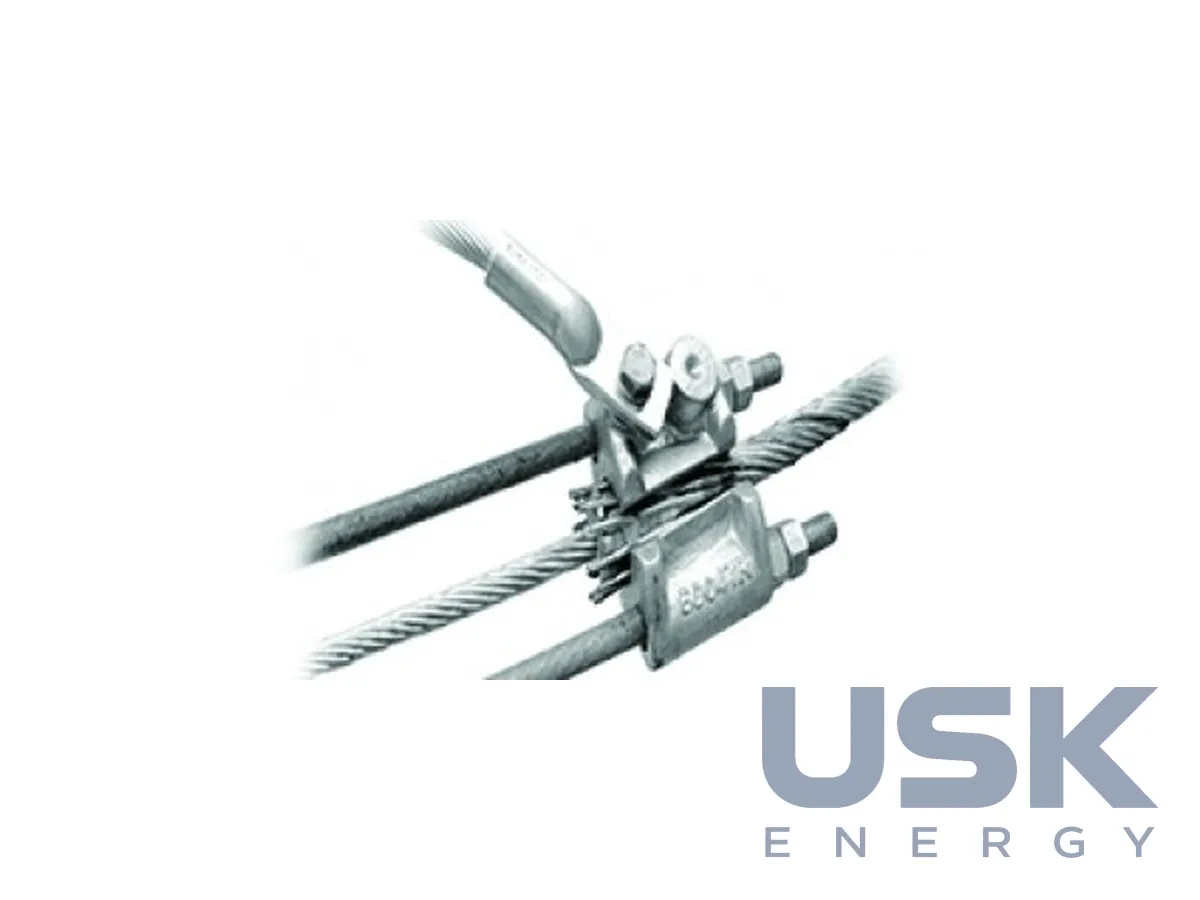

Болтовий натяжний затискач FIBERLIGN Dead-end працює за схемою корпус, клин і утримувальні прутки. Прутки разом із клином розподіляють осьове та стискальне навантаження на довгу ділянку кабелю. U-болт дає до 18 дюймів ходу для регулювання натягу без талрепа чи подовжувальних ланок. Корпус має вбудований вивід для заземлення OPGW на опору, до нього можна замовити заземлювальний провід завдовжки чотири фути з міді або алюмінію. Утримувальна здатність залежить від конструкції кабелю. Найкраща вона на OPGW з одним повиванням дротів зі сталі, плакованої алюмінієм, а багатошарове повивання і дроти з алюмінієвого сплаву її знижують. Стандартно прутки мають ліве повивання, праве роблять на замовлення.
Спіральний натяжний затискач FIBERLIGN Formed Wire Dead-end складається з армувальних прутків і зовнішнього натяжного шару з плакованої алюмінієм сталі з абразивом, коуша-скоби з оцинкованого ковкого чавуну та контактної пластини з високоміцного алюмінієвого сплаву. Регулювання натягу в ньому немає. Пластина притиснута до OPGW шаром армувальних прутків без болтів і дає пряме з'єднання кабелю із заземлювальним спуском, вона розрахована на 80–150 кА²с залежно від розміру. Для подовження вузла PLP пропонує ланку 14 дюймів.
Натяжний пристрій OTD служить лише для витягування OPGW на монтажну стрілу провисання. Він підходить для кабелів 8,890–20,820 мм, навантаження обмежене 50 % розривного зусилля кабелю або 5000 lbs (22.4 kN), залежно від того, що менше. Після досягнення стріли одразу ставлять постійний натяжний затискач, а OTD знімають. Пристрій оглядають на тріщини і сколи в канавці, болти тримають чистими і змащеними, а після шести місяців роботи та перед кожним об'єктом його випробовують навантаженням, рівним номінальному.
Технічні характеристики
| Склад | підтримувальні затискачі (одинарні, подвійні, Cushion Clamp, EZ Cushion), натяжні (спіральні, болтові, з U-болтом), заземлювальні та спускові затискачі, ремонтні прутки, пристрій OTD |
|---|---|
| Захист волокна | структурні армувальні прутки та еластомерні вставки знижують стиснення і вигин |
| Вставки | еластомер, стійкий до УФ, атмосфери та перепадів температур, з алюмінієвим армуванням |
Запит ціни та строку поставки
PLP FIBERLIGN для OPGW — підтримувальна та натяжна арматура грозотроса з оптичним кабелем, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Що входить до комплекту FIBERLIGN для OPGW?
Підтримувальні та натяжні затискачі, заземлювальні й спускові затискачі, ремонтні прутки і пристрій OTD. Тобто вся арматура для підвісу OPGW на опорі.
Як арматура захищає оптичні волокна?
Структурні армувальні прутки та еластомерні вставки зменшують стиснення і вигин кабелю. Це знижує навантаження на волокна під час вібрації та танцю.
Які є натяжні затискачі?
Спіральні, болтові та з U-болтом. Вибір залежить від проєкту лінії та типу OPGW.
