PLP FIBERLIGN для ADSS — арматура самонесного діелектричного оптичного кабелю на опорах ПЛ
Арматура PLP FIBERLIGN для підвішування самонесного діелектричного оптичного кабелю ADSS на опорах ПЛ і розподільних мереж. Комплект охоплює натяжні та підтримувальні затискачі на структурних армувальних прутках, а також гасники та антикоронні спіралі.
- Натяжні затискачі
- Limited, Medium, Semi-High та High Tension, двошарові спіральні
- Підтримувальні
- діелектричні та алюмінієві підвіси й опори, серії для коротких, середніх і довгих прольотів
- Аксесуари
- спускові затискачі, гасники вібрації, антикоронні кільця ADSS-CORONA, кронштейни
- Захист кабелю
- передавання навантаження на силові елементи без пошкодження оболонки
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Кабель ADSS не має металевих елементів. Його несуча частина виготовлена з неметалевих силових ниток, а зверху лежить пластикова оболонка, яку легко пошкодити зосередженим тиском або стиранням. Тому звичайні затискачі для проводів тут не годяться. Арматура FIBERLIGN для ADSS передає навантаження на силові елементи кабелю через спіральні структурні армувальні прутки і м'які вкладиші, не мнучи оболонку. Комплект охоплює натяжні та підтримувальні затискачі, спускові затискачі, гасники вібрації, антикоронні спіралі ADSS-CORONA і кронштейни для опор ПЛ і розподільних мереж.

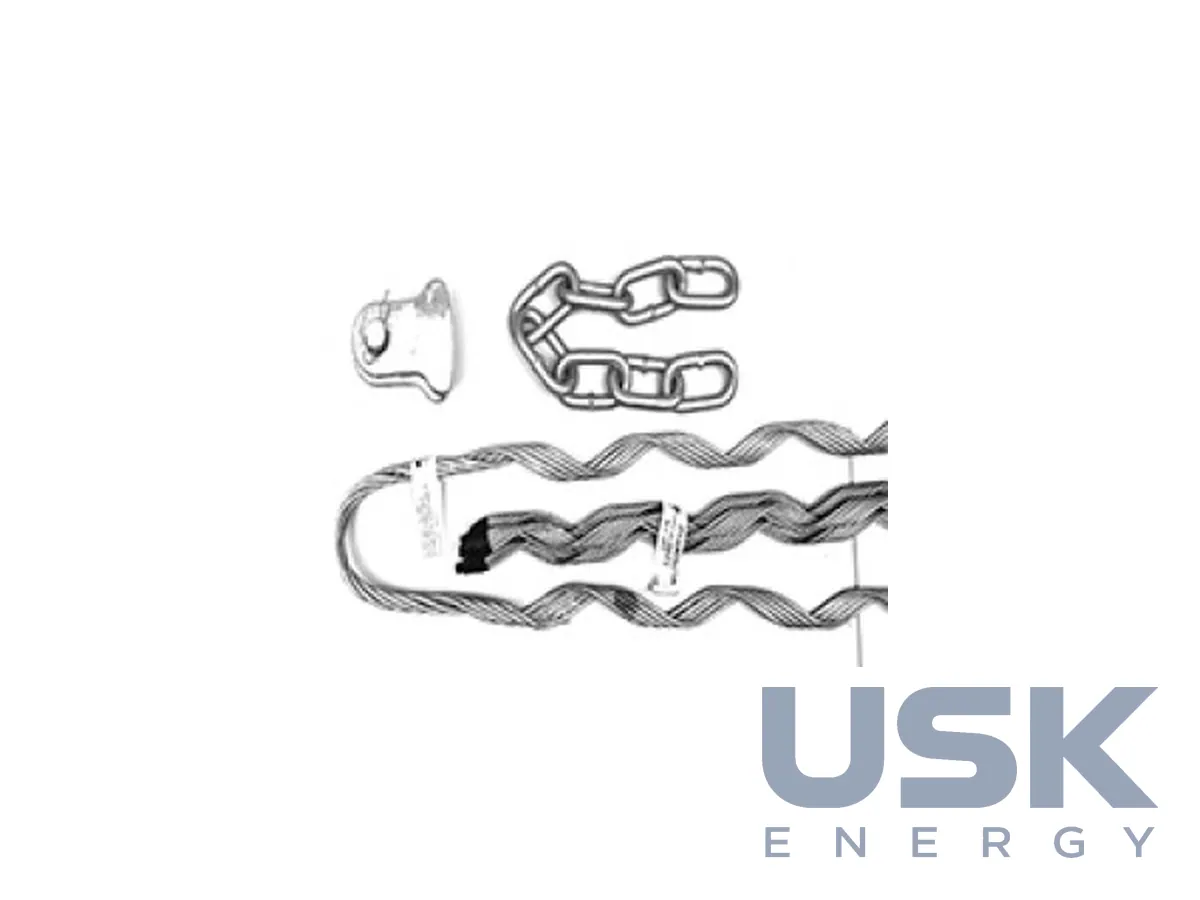

Натяжні затискачі двошарові спіральні, внутрішній шар армувальних прутків лягає на кабель, зовнішній несе натяг. Їх випускають у класах Limited, Medium, Semi-High і High Tension, клас вибирають за розрахунковим натягом кабелю в прольоті. Підтримувальні вузли бувають діелектричні та алюмінієві й розділені на серії для коротких, середніх і довгих прольотів.
Найпростіша опора FIBERLIGN Aluminum Support (FAS) складається з алюмінієвої основи і кришки на шарнірі та м'яких діелектричних вкладишів, затягується одним болтом. Під час протягування кабель уже захоплений кришкою, а потім закріплюється остаточно. FAS кріплять наскрізним болтом 5/8 дюйма (M16), ширина вузла займає близько 81 мм довжини болта, або стрічкою 32 мм x 1 мм на бетонних і сталевих опорах. Кілька FAS можна ставити одну на одну для кількох кабелів. Вертикальне навантаження на FAS не повинно перевищувати 1000# (4.4 kN), за умов NESC Heavy це орієнтовно прольоти до 600 футів (183 м) для кабелю діаметром до 25 мм і до 300 футів (91 м) для товщого. Алюмінієвий підвіс FASN має руйнівне вертикальне навантаження 7000 фунтів (31 kN). Без армувальних прутків його ставлять на прольоти до 600 футів (183 м), з прутками і вкладишами з абразивом до 1200 футів (366 м).

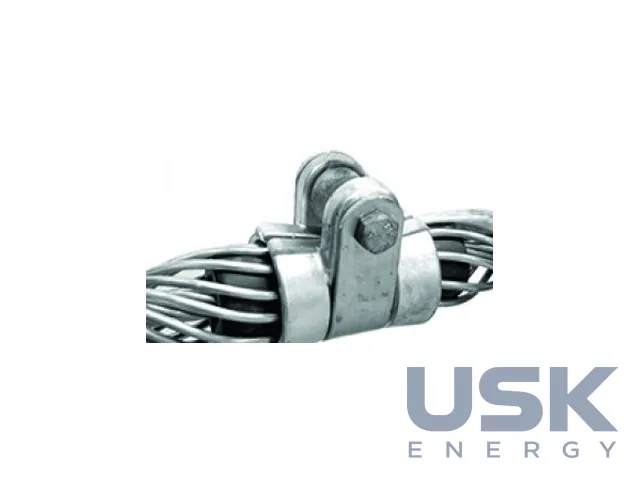

Для довгих прольотів, великих вертикальних навантажень і високої поздовжньої утримувальної сили призначений FIBERLIGN Dielectric Suspension з двома шарами прутків. Він конструктивно відрізняється від підвісу для OPGW і враховує крихкість оболонки та неметалевих силових елементів. Одинарний підвіс ставлять на кутах повороту до 40°, для кутів до 80° є подвійний підвіс на замовлення, або вузол виконують як подвійний натяжний. Діелектричні підвіси також застосовують там, де потрібен трекінгостійкий кабель на вищих напругах.
У сильному електричному полі на кінцях металевих прутків може виникати іскріння, яке пропалює оболонку ADSS. Спіралі ADSS-CORONA з легкого матеріалу центрують над кінцями прутків і закріплюють затискною ділянкою прямо на армувальних прутках, роботі затискача вони не заважають. На натяжному вузлі потрібна одна спіраль, на підвісі дві. Ставлять їх руками або штангами, одразу або пізніше, і використовують лише з арматурою FIBERLIGN, повторно після остаточного монтажу не застосовують.
Технічні характеристики
| Натяжні затискачі | Limited, Medium, Semi-High та High Tension, двошарові спіральні |
|---|---|
| Підтримувальні | діелектричні та алюмінієві підвіси й опори, серії для коротких, середніх і довгих прольотів |
| Аксесуари | спускові затискачі, гасники вібрації, антикоронні кільця ADSS-CORONA, кронштейни |
| Захист кабелю | передавання навантаження на силові елементи без пошкодження оболонки |
Запит ціни та строку поставки
PLP FIBERLIGN для ADSS — арматура самонесного діелектричного оптичного кабелю на опорах ПЛ, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які класи натяжних затискачів є для ADSS?
Limited, Medium, Semi-High і High Tension. Усі вони двошарові спіральні.
Чи підходить арматура для довгих прольотів?
Так, серії підтримувальних підвісів є для коротких, середніх і довгих прольотів. Підвіси бувають діелектричні та алюмінієві.
Навіщо на ADSS антикоронні кільця?
Кільця ADSS-CORONA ставлять біля затискачів, щоб зменшити коронний розряд на діелектричному кабелі поруч із фазними проводами. Вони входять до аксесуарів FIBERLIGN.
