PLP Distribution-Grip / Service-Grip / Coated Dead-End — спіральні натяжні затискачі для проводів розподільних мереж
Спіральні анкерні затискачі PLP для голих і захищених проводів ПЛ 6–35 кВ та відгалужень. Вони дають потрібну міцність закінчення без болтів і різання проводу.
- Проводи
- ACSR, AAC, AAAC, AWAC, ущільнений ACSR; Coated — захищені проводи (ПЕ, ПВХ, неопрен, гума)
- Діаметр проводу (Distribution-Grip)
- 0,182"–понад 1,2" (≈4,6–30 мм)
- Матеріал
- алюмінієвий сплав
- Виконання
- Distribution-Grip, Overhead, Service-Grip (відгалуження), Slack Span, Coated
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

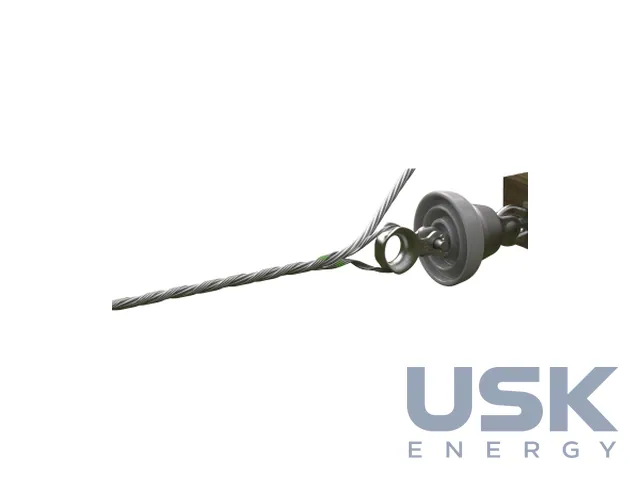

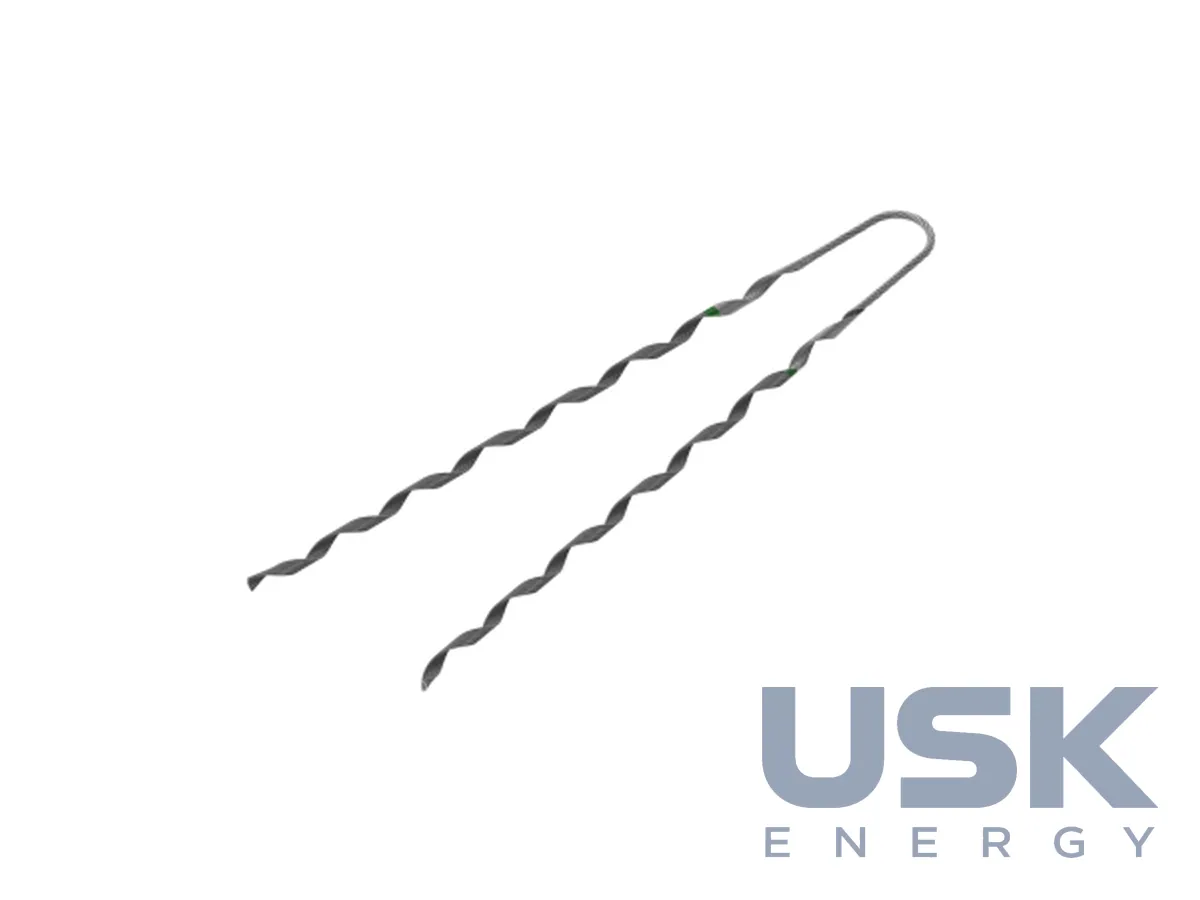

На ПЛ 6–35 кВ, у відгалуженнях до будинків і на нейтралях кінець проводу треба закріпити на ізоляторі або арматурі опори. Болтовий натяжний затискач для цього вимагає інструменту, часто й різання проводу, а його болти з часом слабшають. Спіральні натяжні затискачі PLP навивають на провід руками. Петля охоплює ізолятор чи коуш, дві гілки спіралі рівномірно стискають провід по всій довжині і не деформують його. Серія включає Distribution-Grip, Overhead, Service-Grip для відгалужень, Slack Span і Coated для захищених проводів.

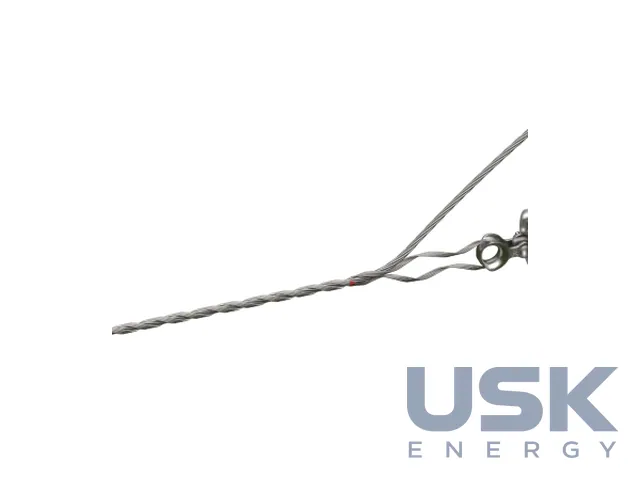

Distribution-Grip призначений для одностійкових опор розподільних мереж і за міцністю відповідає вимогам до первинних і вторинних ліній та фідерів підстанцій. Він охоплює проводи діаметром від 0,182 до понад 1,2 дюйма (≈4,6–30 мм) і підходить для ACSR, AAC, AAAC, AWAC і ущільненого ACSR, а також для проводів з пластиковою оболонкою, але не з тканинною. Overhead Dead-end розрахований на алюмінієві проводи діаметром .229–.577 дюйма для фаз, вторинних ліній і нейтралі. На ACSR 6/1 він тримає 90 % розривного навантаження, на інших алюмінієвих проводах понад 90 %. До нього радять коуш-скобу TC-17 з робочим навантаженням 8500 lbs, а для розмірів від .326 дюйма алюмінієвий ATC 20M на 3500 lbs. Для високотемпературних проводів ACSS і ACCR ці затискачі не застосовують, там ставлять THERMOLIGN.

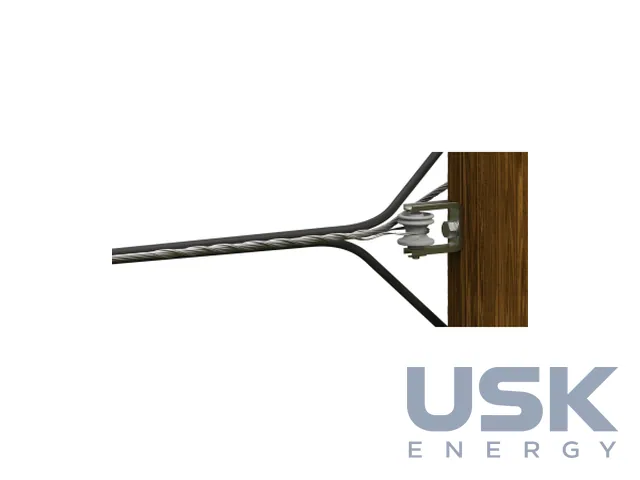

Service-Grip закріплює голий несучий нульовий провід самонесучого кабелю відгалуження до будинку. Він короткий і акуратний, а за міцністю відповідає NESC класу N, правило 263-E, для прольотів до 150 футів. Для довших відгалужень за класом C беруть Distribution-Grip. Петлі Service-Grip розраховані на порцелянову арматуру з плавним діаметром від 1-1/8 до 3 дюймів. Якщо є вібрація, також радять Distribution-Grip. У каталозі матеріалом Distribution-Grip і Service-Grip вказано сталь, плаковану алюмінієм.
Coated Dead-end навитий з дроту алюмінієвого сплаву і ставиться прямо поверх ізоляції з неопрену, поліетилену, ПВХ або гуми. Прутки кожної гілки склеєно неопреном, і вони тиснуть на оболонку м'яко, не пошкоджуючи її, тож ізоляцію знімати не треба. При статичному розтягу затискач тримає повну розривну міцність алюмінієвих і мідних проводів в оболонці з неопрену чи поліетилену середньої густини, на ACSR повну міцність алюмінію плюс 10 % міцності осердя. При тривалому навантаженні протягом 24 годин значення нижчі через повзучість пластику. За радіозавадами та перекриттям Coated поводиться так само, як затискач на голому проводі.
Монтаж ведуть вручну без інструменту, під напругою з ізолювальною штангою. Протягом 90 днів після встановлення затискач можна двічі зняти й поставити знову для перетягування, пізніше лише новий. Петлі ставлять на арматуру з плавним контуром і достатнім радіусом, затискачі не використовують як монтажний інструмент.
Технічні характеристики
| Проводи | ACSR, AAC, AAAC, AWAC, ущільнений ACSR; Coated — захищені проводи (ПЕ, ПВХ, неопрен, гума) |
|---|---|
| Діаметр проводу (Distribution-Grip) | 0,182"–понад 1,2" (≈4,6–30 мм) |
| Матеріал | алюмінієвий сплав |
| Виконання | Distribution-Grip, Overhead, Service-Grip (відгалуження), Slack Span, Coated |
| Монтаж | вручну, без інструменту; з ізолювальною штангою під напругою |
Запит ціни та строку поставки
PLP Distribution-Grip / Service-Grip / Coated Dead-End — спіральні натяжні затискачі для проводів розподільних мереж, PLP. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7616 99 90 00 |
|---|---|
| HS, 6 знаків | 7616 99 |
| CN (ЄС) | 7616 99 90 |
| HTSUS (США) | 7616 99 51 90 |
| Митний тариф КНР | 7616 99 10 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для якої напруги призначені затискачі?
Для голих і захищених проводів ПЛ 6–35 кВ та відгалужень. Для відгалужень є виконання Service-Grip.
Який діапазон діаметрів проводу охоплює Distribution-Grip?
Від 0,182 до понад 1,2 дюйма, тобто близько 4,6–30 мм. Затискачі з алюмінієвого сплаву.
Чи треба знімати ізоляцію із захищеного проводу?
Ні, модель Coated монтують поверх ізоляції з ПЕ, ПВХ, неопрену або гуми. Різати провід і ставити болти не потрібно.
