PLP CUSHION-GRIP Twin / HELICAL ROD — дистанційні розпірки для двопровідної фази

Опис

На лініях з розщепленою фазою два субпроводи висять поруч, і без розпірок вони зближуються від вітру, гололіду чи електродинамічних зусиль. Дистанційні розпірки PLP для горизонтального розщеплення на 2 проводи тримають сталий крок між ними, а з ним і незмінні електричні параметри фази. Вони не дають проводам схльостуватися під час танцю, скидання ожеледі та струмів КЗ і гасять коливання субпроводів у підпрольотах. У серії два різні вироби, затискна розпірка CUSHION-GRIP Twin з еластомерними вкладишами та цілком спіральна HELICAL ROD.

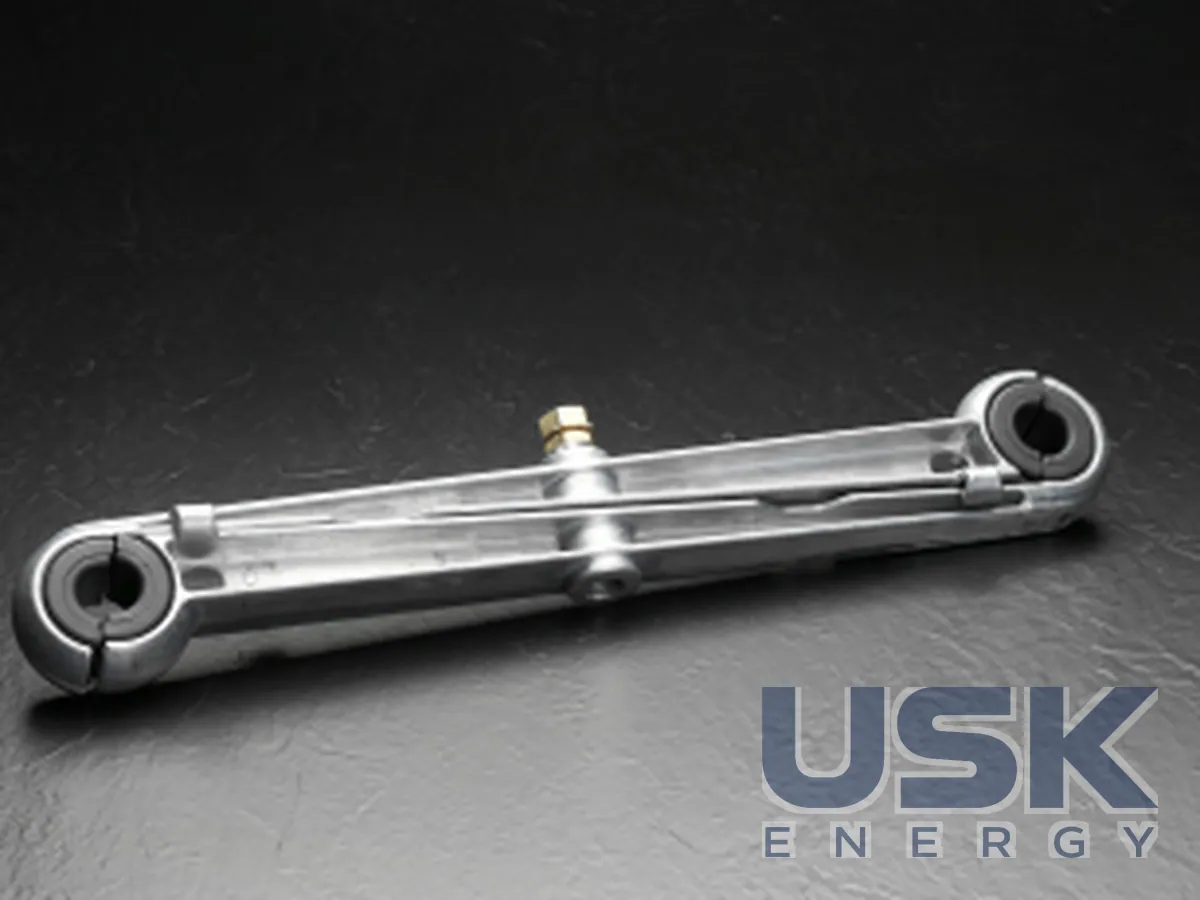

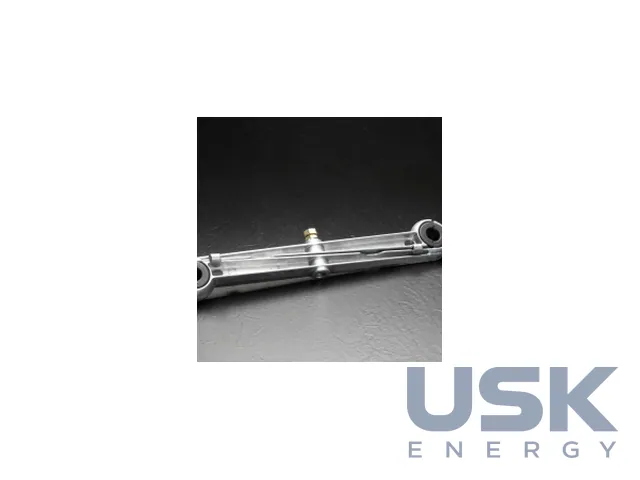

CUSHION-GRIP Twin постачають повністю зібраною, без дрібних деталей. Провід лежить в еластомерних вкладишах, які захищають його від згинальних напружень через коливання субпроводів і еолову вібрацію. Стандартна відстань між проводами 18 дюймів (457 мм), є і виконання на 13 дюймів (330 мм), до каталожного номера тоді додають -13. Звичайна версія розрахована на тривалу роботу проводу до 125 °C і до 150 °C в аварійному режимі тривалістю 2 години. Для гарячіших проводів є виконання HT, окремо випускають варіант для проводів T2 і VR. Розпірку випробувано на механічні та електричні вимоги IEC 61854, міцність на розтяг понад 454 кг, а на стиск ще вища.

Монтаж CUSHION-GRIP Twin простий. Болт із головкою, що зламується, відкручують рукою, доки половини рами не почнуть вільно ходити, розсувають їх, вкладають проводи у вкладиші та зсувають рами до упору. Суцільна риска на верхній половині має опинитися в межах ширшої смуги на нижній. Розпірку ставлять перпендикулярно до осі проводів і затягують болт, поки верхня головка не відламається, це і є ознака правильного моменту без динамометричного ключа. Робочі отвори в рамі підходять під ізолювальні штанги, а з партнером FulcrumAir розпірку можна ставити й роботом.

HELICAL ROD зроблено зі спіральних прутків з високоміцного алюмінієвого сплаву. Шарнірів і незакріплених деталей немає, тому немає і радіозавад від люфтів. Матеріал прутків підбирають під провід, щоб не виникала гальванічна корозія, для мідних проводів і оцинкованого сталевого дроту є інші матеріали. Розпірка не коронує при напрузі на 10-20% вище робочої для ліній до 500 кВ AC і 750 кВ DC, робоча температура 125 °C. Стандартна 4-прутикова розпірка витримує струми КЗ звичайних ліній НВН, для особливих випадків додають прутки або збільшують їхній діаметр. Ставлять її без інструменту або штангами, перевірку роблять із землі, болтів із моментом затягування тут немає.

Відстань між розпірками HELICAL ROD на лініях НВН зазвичай не перевищує 250 футів. У районах із сильним вітром і важким гололідом підпрольоти скорочують, а розпірки ставлять несиметрично, так система провід-розпірка розстроюється і резонанс між підпрольотами слабшає. Схему розстановки PLP підбирає для конкретної лінії з урахуванням її параметрів і клімату.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
